Installationsmethoden
Verlegeart
Auch bekannt als: Installationsmethode, Referenzverlegeart
Kurzantwort
Die Verlegearten A1, A2, B1, B2, C, D1, D2, E, F und G beschreiben, wie ein Kabel oder eine Leitung liegt. Davon hängt ab, wie viel Strom sie dauerhaft trägt.
Grundlage: Kategorie: Installationsmethoden
Welche Verlegearten gibt es — A1 bis G im Überblick?
Die zehn Kurzzeichen in der Tabelle sind die Referenzfälle, auf die sich DIN VDE 0298-4 bezieht. Sie entscheiden über die Wärmeabfuhr und damit über die zulässige Strombelastbarkeit: Je freier ein Leiter in Luft liegt, desto besser kühlt er — im Rohr in einer gedämmten Wand staut sich die Wärme.

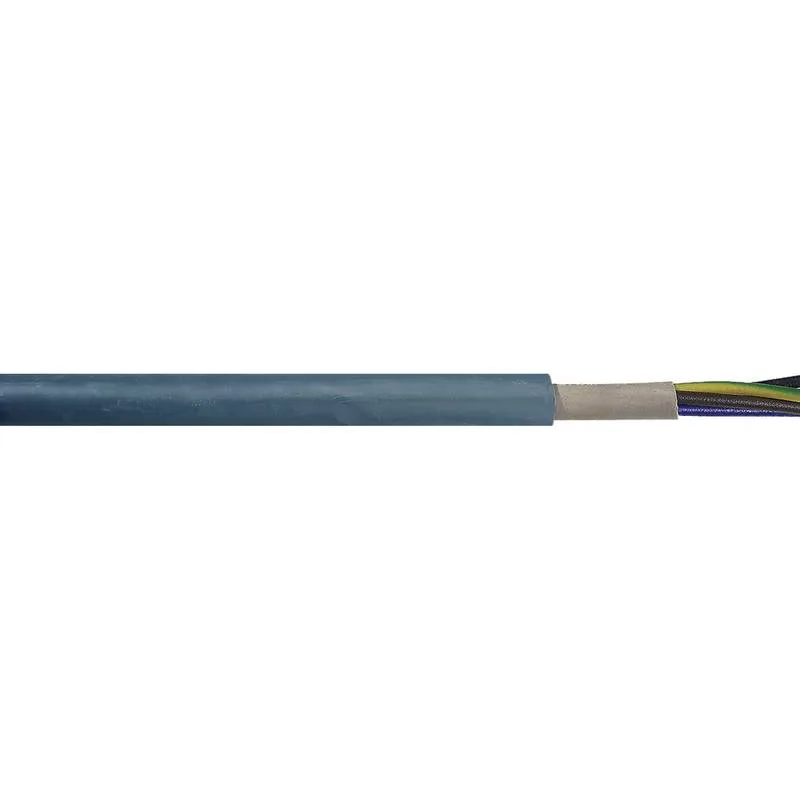

| Verlegeart | Aufbau | Wärmeabfuhr | Typischer Einsatz |
|---|---|---|---|
| A1 | Einzeladern im Rohr in einer wärmegedämmten Wand | gering | Leerrohr in der Dämmebene, Holzständerwand |
| A2 | Mehradrige Leitung im Rohr in einer wärmegedämmten Wand | gering | Mantelleitung im Leerrohr innerhalb der Dämmung |
| B1 | Einzeladern im Rohr auf oder in einer massiven Wand | mittel | Auf-/Unterputz-Leerrohr auf Mauerwerk |
| B2 | Mehradrige Leitung im Rohr auf oder in einer massiven Wand | mittel | NYM im Leerrohr auf massiver Wand |
| C | Mehradrige Leitung direkt auf der Wand, ohne Rohr | gut | NYM direkt auf Putz/Mauer mit Schellen |
| D1 | Kabel im Schutzrohr im Erdreich | mittel | Erdkabel im Kabelschutzrohr, Hausanschluss |
| D2 | Kabel direkt im Erdreich verlegt | gut | Erdkabel NYY direkt im Kabelgraben |
| E | Mehradrige Leitung frei in Luft, auf Kabelpritsche/-rinne | sehr gut | Kabeltrasse, gelochte Pritsche im Technikraum |
| F | Einzeladern frei in Luft, einander berührend | sehr gut | Einzeladern berührend auf Trasse, größere Querschnitte |
| G | Einzeladern frei in Luft mit Abstand zueinander | am besten | Großquerschnitte/Sammelschienen mit Luftabstand |
Eigene Einordnung der Wärmeabfuhr aus dem Konvektionsprinzip, in Anlehnung an DIN VDE 0298-4 — ohne Reproduktion der normativen Korrekturfaktoren. Konkrete Belastbarkeitswerte berechnet unser Kabelquerschnitt-Rechner aus dem eigenen Wärmemodell.
Ausführliche Definition
Was bedeutet Verlegeart B2 — und was kostet mich das Rohr?
Verlegeart B2 steht für eine mehradrige Mantelleitung im Elektroinstallationsrohr — auf oder in der Wand, im Estrich, in der abgehängten Decke. Der Unterschied zu B1 liegt nicht am Rohr, sondern am Inhalt: B1 meint Einzeladern im Rohr, B2 die komplette Mantelleitung. Das Rohr schließt eine Luftschicht ein, die die Betriebswärme schlechter abführt als die freie Wand — derselbe Querschnitt trägt deshalb im Rohr rund 10 % weniger Strom als direkt darauf.
| Querschnitt | Iz in B2 (im Rohr) | Iz in C (auf der Wand) | Nachteil B2 |
|---|---|---|---|
| 1,5 mm² | 13,9 A | 15,4 A | −10 % |
| 2,5 mm² | 19,1 A | 21,2 A | −10 % |
| 4 mm² | 25,8 A | 28,6 A | −10 % |
| 6 mm² | 33,7 A | 37,3 A | −10 % |
| 10 mm² | 47,4 A | 52,5 A | −10 % |
Berechnet aus dem eigenen Wärmebilanz-Modell für NYM-J Kupfer, 3 Adern mit 2 belasteten Leitern, 30 °C Umgebung, ein Stromkreis ohne Häufung — in Anlehnung an DIN VDE 0298-4, ohne deren Tabellenwerte zu reproduzieren. Die Werte sind Modellwerte und bewusst konservativ; welche Schutzeinrichtung zu einer konkreten Leitung passt, ist eine Frage der gesamten Installation und gehört in die Hand einer Elektrofachkraft. Mehrere Rohre nebeneinander oder ein warmer Estrich senken die Belastbarkeit zusätzlich — beides rechnet der Kabelquerschnitt-Rechner durch.
Was bedeutet Verlegeart E — und wie viel Strom trägt mein Kabel dort?
Verlegeart E steht für eine mehradrige Leitung frei in Luft — typisch auf einer gelochten Kabelpritsche oder Kabelrinne mit Abstand zur Wand, wie in Technikräumen, Kellern und Industriehallen. Die Luft umspült das Kabel von allen Seiten, die Betriebswärme wird per Konvektion optimal abgeführt. Deshalb trägt derselbe Querschnitt in E deutlich mehr Strom als im Installationsrohr (B2). Abzugrenzen: F und G gelten für Einzeladern frei in Luft (berührend bzw. mit Abstand), nicht für Mantelleitungen.
| Querschnitt | Iz in E (frei in Luft) | Iz in B2 (im Rohr) | Vorteil E |
|---|---|---|---|
| 1,5 mm² | 17,4 A | 13,9 A | +25 % |
| 2,5 mm² | 24 A | 19,1 A | +26 % |
| 4 mm² | 32,4 A | 25,8 A | +26 % |
| 6 mm² | 42,2 A | 33,7 A | +25 % |
| 10 mm² | 59,4 A | 47,4 A | +25 % |
| 16 mm² | 81,7 A | 65,2 A | +25 % |
| 25 mm² | 111,2 A | 88,7 A | +25 % |
| 35 mm² | 140,7 A | 112,2 A | +25 % |
Berechnet aus dem eigenen Wärmebilanz-Modell für NYM-J Kupfer, 3 Adern mit 2 belasteten Leitern, 30 °C Umgebung, ein Stromkreis ohne Häufung — in Anlehnung an DIN VDE 0298-4, ohne deren Tabellenwerte zu reproduzieren. Liegen mehrere belastete Stromkreise auf derselben Pritsche, reduziert der Häufungsfaktor die Werte spürbar. Ihre konkrete Kombination aus Verlegeart, Temperatur und Häufung rechnet der Kabelquerschnitt-Rechner durch.
