Schleifenimpedanz-Rechner

Löst der Leitungsschutzschalter im Erdschluss-Fall rechtzeitig aus, also innerhalb von 0,4 s? Schleifenimpedanz (auch Schleifenwiderstand genannt) berechnen und gegen den Grenzwert der Abschaltbedingung im TN-System prüfen — nach DIN VDE 0100-520 Beiblatt 2:2023, komplementär zur Überlast-Koordination.

Nur den Grenzwert gesucht? → Schleifenimpedanz-Grenzwerte — Tabelle B/C/D (Z_s,max für B, C und D von 6 bis 63 A)

Eigene Werte einsetzen: Z_s, Kurzschlussstrom und max. Länge

Prüft die Abschaltbedingung im TN-System: Z_s · I_a ≤ U_0.

Charakteristik

Nennstrom I_n16 A

Phasen-Querschnitt2,5 mm²

PE-Querschnitt reduzieren — erst ab 25 mm² Außenleiter zulässig, darunter PE = Außenleiter (DIN VDE 0100-540)

Leitungslänge

max 2.000 mmin 0,1 m

5 m200 m

Versorger-Impedanz Z_v

max 5 Ωmin 0,001 Ω

0,05 Ω1 Ω

Schleifenimpedanz Z_s

0,84Ω

Abschaltbedingung laut Berechnung erfüllt

Max. Z_s,max: 2,59 Ω
Fehlerstrom I_k,min: 246 A
Abschaltstrom I_a: 80 A
Max. Länge l_max: 124 m
Reserve: +68 %

Der berechnete Wert ersetzt keine Messung: Bei der Erstprüfung nach DIN VDE 0100-600 wird Z_s am fertigen Stromkreis gemessen.

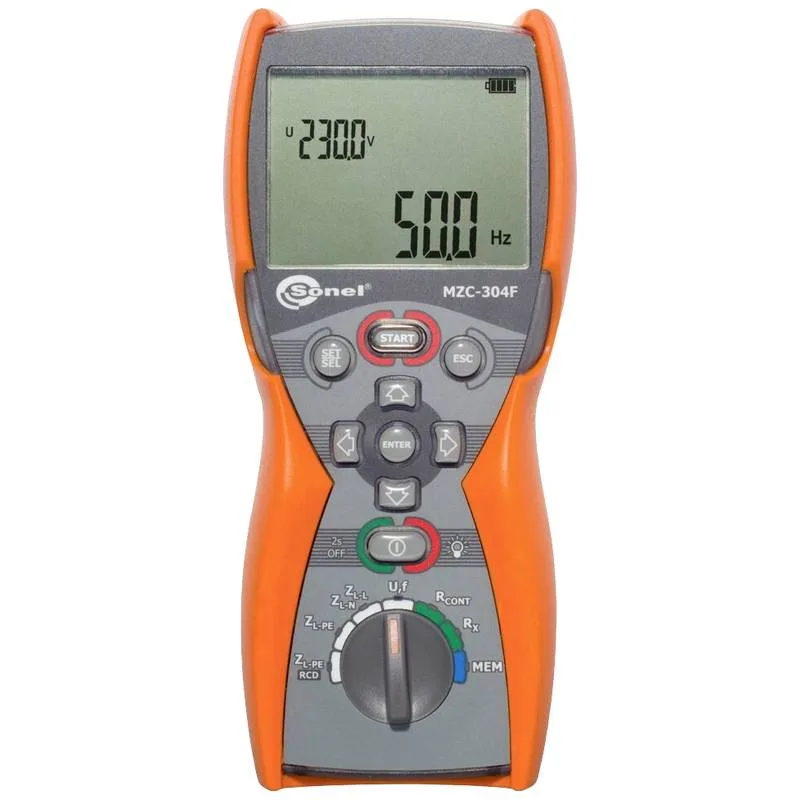

Passend zum Ergebnis · Werbe-Link *Schleifenimpedanz-Messgerät (Sonel MZC-304 F)ab 695,00 €Preis bei Conrad prüfen → *
