75 W Schaltschrankheizung: Kellerschrank (Kondensation)

Heizleistung für Kellerschrank (Kondensation) (600×600×250 mm, Stahlblech (lackiert)) gegen Frost und Kondensation. Wärmebilanz Q = k·A·ΔT, effektive Oberfläche in Anlehnung an IEC TR 60890.

Empfohlener Normheizer

75 W

Laut Berechnung fehlen 62 W bei 5 °C — ein Heizwiderstand ab 75 W deckt den Hüllverlust, die Ziel-Innentemperatur liegt dann 13,2 K über dem Taupunkt

Effektive Fläche: 0,98 m²
ΔT: 10 K
Hüllverlust: 54 W
Status: Heizung nötig

Kurzantwort

Laut Berechnung braucht Kellerschrank (Kondensation) (600×600×250 mm, Stahlblech (lackiert)) bei 5 °C Umgebung und 15 °C Ziel-Innentemperatur rund 62 W Heizleistung — aufgerundet ein 75-W-Normheizer. Effektive Oberfläche 0,98 m², Hüllverlust 54 W.

Grundlage: Wärmebilanz Q = k·A·ΔT, effektive Oberfläche in Anlehnung an IEC TR 60890

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

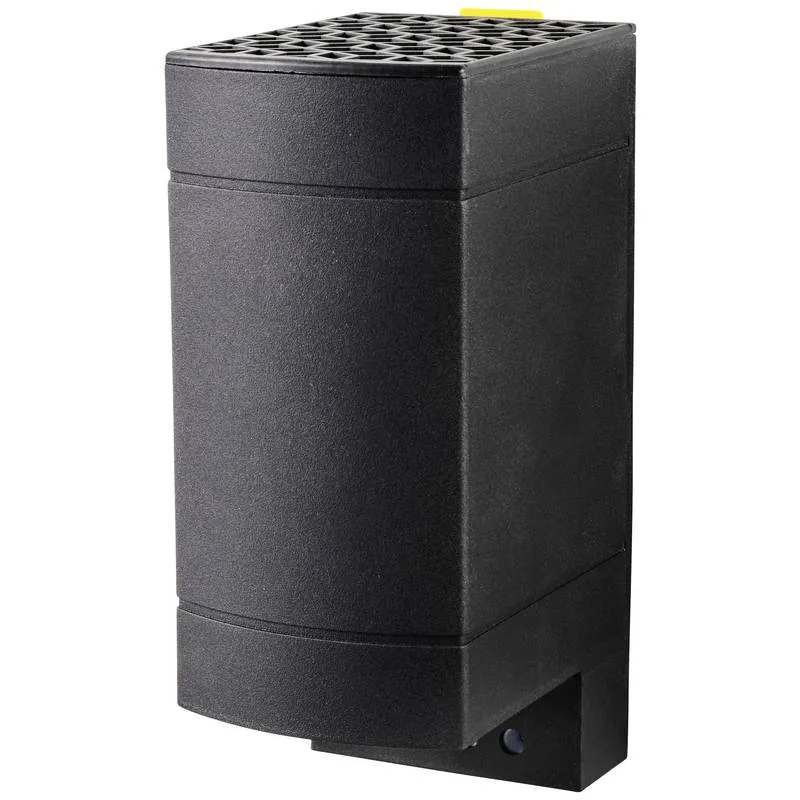

Heizer, Thermostat und Hygrostat

Werbe-Links *

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Wie viel Heizleistung brauche ich bei sinkender Temperatur?

Wie sich Hüllverlust, erforderliche Heizleistung und die Normheizer-Stufe mit der Umgebungstemperatur entwickeln (Ziel-Innentemperatur 15 °C fest).

T_u	ΔT	Hüllverlust	Erforderlich	Normheizer
12 °C	3 K	16 W	19 W	20 W
10 °C	5 K	27 W	31 W	45 W
8 °C	7 K	38 W	44 W	45 W
5 °C	10 K	54 W	62 W	75 W
2 °C	13 K	70 W	81 W	100 W
0 °C	15 K	81 W	93 W	100 W

Passt keine Zeile? Eigene Werte durchrechnen

Maße, Werkstoff, Aufstellungsart und Temperaturen lassen sich hier frei ändern — Hüllverlust, erforderliche Heizleistung und Normheizer-Stufe rechnen sofort neu.

Schaltschrankheizung-Rechner

Erforderliche Heizleistung gegen Frost und Kondensation: Q = k · A · ΔT.

Höhe

max 2400 mmmin 100 mm

200 mm2000 mm

Breite

max 2000 mmmin 100 mm

200 mm1200 mm

Tiefe

max 1000 mmmin 80 mm

100 mm600 mm

Werkstoff (k-Wert)

Aufstellungsart

Ziel-Innentemperatur

max 60 °Cmin -20 °C

°C

-5 °C30 °C

Min. Umgebungstemperatur

max 40 °Cmin -40 °C

°C

-30 °C20 °C

Interne Verlustleistung

max 3000 Wmin 0 W

0 W500 W

Verlustwärme der Einbauten — 0 W ist der konservative Fall (Anlage kalt).

Empfohlener Normheizer

200W

Heizung erforderlich · 172 W rechnerisch

Effektive Oberfläche A: 1,36 m²
k-Wert: 5,5 W/(m²·K)
ΔT: 20 K
Hüllverlust Q: 149 W
Erforderlich (+15 %): 172 W

Eigenes Wärmebilanz-Modell, effektive Oberfläche in Anlehnung an IEC TR 60890. Pauschale Abschätzung ohne Luftstrom-Verteilung — die Auslegung gehört in die Hand einer Elektrofachkraft.

Reicht die Heizung gegen Frost und Kondenswasser?

Im Keller geht es selten um Frost, sondern um Tauwasser. Die Wände sind kühl, die Luft ist feucht, und sobald warme Luft an der kalten Schrankinnenwand abkühlt, schlägt sich Feuchtigkeit nieder — genau dort, wo Elektronik und Klemmen sitzen. Eine schwache Dauerheizung hält das Blech ein paar Grad über der Umgebung, sodass die Innenfläche über dem Taupunkt bleibt. Bei 80 % Luftfeuchte und 5 °C liegt der Taupunkt schon bei rund 2 °C, der Sicherheitsabstand ist also knapp.

Die Heizleistung folgt aus der Wärmebilanz der Hülle: Q = k · A · ΔT. Der Werkstoff Stahlblech (lackiert) hat einen Wärmedurchgangskoeffizienten von k = 5,5 W/(m²·K). Die wirksame Wärmeabgabe-Fläche dieses Gehäuses berechnet sich nach der Aufstellungsart „Wandanbau (Rückseite an Wand)" zu A = 0,98 m² — die b-Faktor-Methode in Anlehnung an die Berechnung nach IEC TR 60890 gewichtet jede Gehäusefläche danach, wie frei sie Wärme abgeben kann. Wand-, Nachbar- und Bodenflächen zählen weniger als frei umströmte Seiten.

Bei ΔT = 10 K ergibt sich ein Hüllverlust von 54 W. Mit 15 % Sicherheitszuschlag ergeben sich rund 62 W erforderliche Heizleistung, aufgerundet auf die nächste Normheizer-Stufe also 75 W.

Ein Heizwiderstand dieser Stufe mit nachgeschaltetem Thermostat hält das Innenklima stabil. Bei feuchten Standorten ergänzt ein Hygrostat die Regelung, damit auch außerhalb der kalten Stunden keine Betauung entsteht.

Zur Kondensation: Bei 80 % relativer Luftfeuchte und 5 °C liegt der Taupunkt bei rund 1,8 °C. Fällt die Innenwand-Temperatur darunter, schlägt sich Feuchtigkeit nieder. Eine Heizung, die das Gehäuse einige Grad über der Umgebung hält, schiebt die Oberflächentemperatur über den Taupunkt — das ist neben dem Frostschutz der eigentliche Zweck einer Schaltschrankheizung.

Rechenweg, Annahmen und Normbezug Diagramm und Heizer-Kapazität

Welcher Heizer reicht für Kellerschrank (Kondensation) bei welcher Kälte?

Erforderliche Heizleistung über die Umgebungstemperatur (Kellerschrank (Kondensation))

Verlauf der erforderlichen Heizleistung über die Umgebungstemperatur für Kellerschrank (Kondensation). Je kälter es wird, desto mehr Leistung ist nötig. Die gestrichelte Linie markiert die Kapazität des empfohlenen 75-W-Normheizers — wird es kälter als die Kurve diese Linie schneidet, ist der Heizer zu klein.

Normative Grundlagen

IEC TR 60890 — Ermittlung der Übertemperatur von Schaltgerätekombinationen durch Berechnung; von dort stammt die Methodik der effektiven Oberfläche mit Lage-Faktoren
DIN EN IEC 61439-1 (VDE 0660-600-1) — Niederspannungs-Schaltgerätekombinationen, Erwärmung und Klimatisierung des Gehäuses

Gerechnet wird mit einem eigenen stationären Wärmebilanz-Modell Q = k · A · ΔT: für Kellerschrank (Kondensation) (600×600×250 mm, Stahlblech (lackiert)) ergeben sich 0,98 m² effektive Oberfläche, k = 5,5 W/(m²·K) und ΔT = 10 K, also 54 W Hüllverlust. Die Flächen-Methodik ist in Anlehnung an IEC TR 60890 nachgebildet, Tabellenwerte der Norm werden nicht wiedergegeben. Das Modell rechnet ohne Luftstrom-Verteilung im Schrank; Sonneneinstrahlung, Türöffnungen und Kabeleinführungen sind nicht berücksichtigt und verschieben den realen Bedarf.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welche Heizleistung braucht Kellerschrank (Kondensation)?

Unter den angegebenen Annahmen (600×600×250 mm, Stahlblech (lackiert), 5 °C Umgebung, 15 °C Ziel) ergeben sich rund 62 W. Aufgerundet auf die nächste Normheizer-Stufe entspricht das 75 W. Der Wert gilt für die effektive Oberfläche von 0,98 m² und einen k-Wert von 5,5 W/(m²·K).

Wie wirkt sich die Aufstellungsart auf die Heizleistung aus?

Die Aufstellungsart bestimmt die effektive Wärmeabgabe-Fläche. Ein freistehender Schrank gibt über alle Seiten plus Dach Wärme ab, ein Wandanbau verliert die Rückseite, ein Mittelschrank in einer Reihe zusätzlich beide Seiten und das abgedeckte Dach. Dieses Gehäuse ist als „Wandanbau (Rückseite an Wand)" gerechnet und kommt damit auf A = 0,98 m². Derselbe Schrank freistehend hätte eine deutlich größere Fläche und bräuchte mehr Heizleistung.

Muss ich die Verlustleistung der eingebauten Geräte berücksichtigen?

Ja. Jedes Bauteil im Schrank — Wechselrichter, Netzteile, SPS, Schütze — gibt im Betrieb Wärme ab und heizt von innen mit. Diese interne Verlustleistung wird vom Heizbedarf abgezogen: P_heat = k·A·ΔT − P_intern. In diesem Beispiel ist sie konservativ mit 0 W angesetzt — der ungünstigste Fall, in dem die Anlage im Winter abgeschaltet ist und keine Eigenwärme liefert. Wer die reale Verlustleistung kennt, vermeidet einen überdimensionierten Heizer.

Verhindert die Heizung Kondenswasser im Schaltschrank?

Das ist neben dem Frostschutz ihr Hauptzweck. Bei 80 % Luftfeuchte und 5 °C liegt der Taupunkt bei etwa 1,8 °C. Hält die Heizung die Innenwand ein paar Grad über der Umgebung, bleibt die Oberfläche über dem Taupunkt und es fällt kein Tauwasser an. An sehr feuchten Standorten regelt man die Heizung über einen Hygrostat, der nur bei drohender Betauung zuschaltet.

Reicht ein Thermostat oder brauche ich einen Hygrostat?

Ein Thermostat schaltet die Heizung nach Temperatur — richtig, wenn es um Frostschutz oder eine Mindest-Innentemperatur geht. Ein Hygrostat schaltet nach Luftfeuchte — richtig, wenn Kondensation das Problem ist. Bei Außen- und Kellerschränken kombiniert man beides oft in einem Thermo-Hygrostat: Frostschutz über die Temperatur, zusätzlicher Schutz gegen Betauung über die Feuchte. Für diesen Schrank trägt das Thermostat die Hauptlast der Regelung.
