Schaltschrankheizung berechnen
Wie viel Heizleistung hält Ihren Schaltschrank im Winter über dem Taupunkt und frostfrei? Berechnung aus der Wärmebilanz Q = k · A · ΔT, mit effektiver Oberfläche in Anlehnung an IEC TR 60890.
Schaltschrankheizung-Rechner
Erforderliche Heizleistung gegen Frost und Kondensation: Q = k · A · ΔT.
Verlustwärme der Einbauten — 0 W ist der konservative Fall (Anlage kalt).
Empfohlener Normheizer
Heizung erforderlich · 172 W rechnerisch
- Effektive Oberfläche A
- 1,36 m²
- k-Wert
- 5,5 W/(m²·K)
- ΔT
- 20 K
- Hüllverlust Q
- 149 W
- Erforderlich (+15 %)
- 172 W
Eigenes Wärmebilanz-Modell, effektive Oberfläche in Anlehnung an IEC TR 60890. Pauschale Abschätzung ohne Luftstrom-Verteilung — die Auslegung gehört in die Hand einer Elektrofachkraft.
Material für diese Berechnung
Werbe-Links *Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.
-

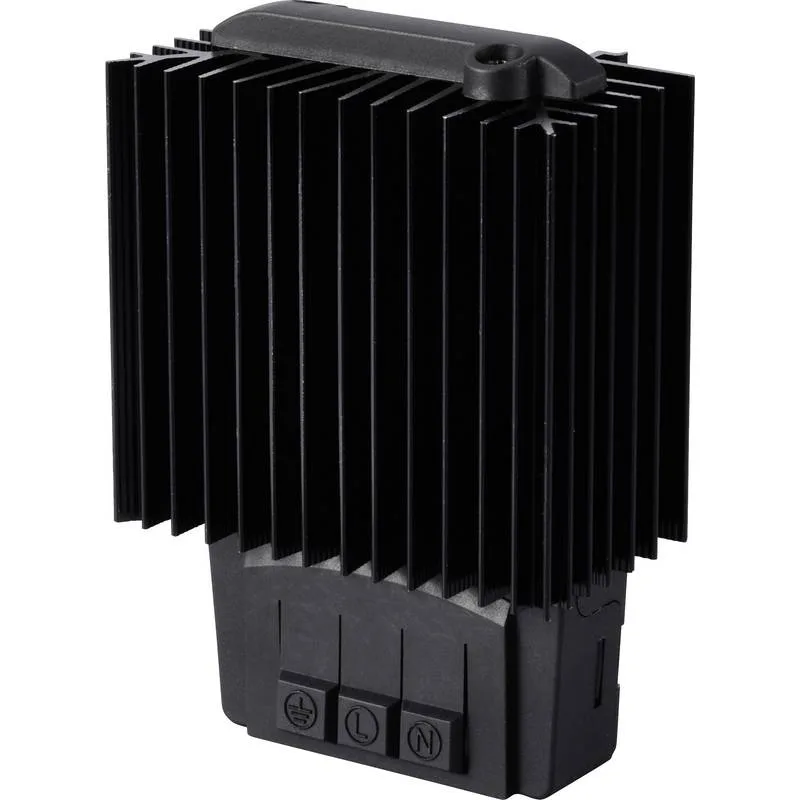

Schaltschrankheizung (Frostschutz) TRU COMPONENTS TC-NTL201S-F-45W 120-250V Schaltschrankheizung 120 - 250 V 45 W (L x B x H) 109 x 69.7 x 50 mm 1 St. ab 15,99 € auf Lager Preis bei Conrad prüfen → * -

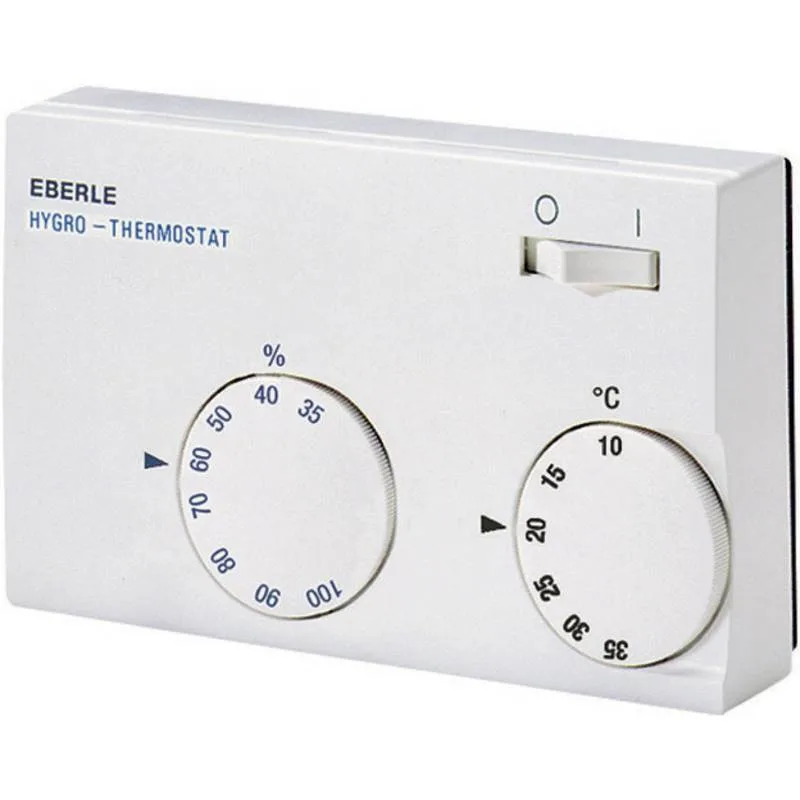

Kombi-Hygro-Thermostat Eberle 119 7901 91 100 HYG-E 7001 Hygrothermostat Aufputz Heizen / Kühlen 1 St. ab 129,99 € auf Lager Preis bei Conrad prüfen → *
* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 19.10.2026 — maßgeblich ist der Preis im Shop.
Typische Schränke und Anwendungsfälle
Neun typische Schaltschränke vom Außenverteiler bis zum Standschrank, jeweils mit ihrer berechneten Heizleistung bei der angegebenen Auslegungs-Umgebungstemperatur.
Außenverteiler klein
Kunststoff · Wandanbau
- Effektive Fläche
- 0,39 m²
- ΔT bei -15 °C
- 20 K
- Hüllverlust
- 27 W
Detail-Berechnung + Temperatur-Matrix →
Kellerschrank (Kondensation)
Stahlblech · Wandanbau
- Effektive Fläche
- 0,98 m²
- ΔT bei 5 °C
- 10 K
- Hüllverlust
- 54 W
Detail-Berechnung + Temperatur-Matrix →
Standschrank außen
Stahlblech · freistehend
- Effektive Fläche
- 5,71 m²
- ΔT bei -20 °C
- 25 K
- Hüllverlust
- 785 W
Detail-Berechnung + Temperatur-Matrix →
Wechselrichter-Schrank
Stahlblech · Wandanbau
- Effektive Fläche
- 1,36 m²
- ΔT bei -10 °C
- 15 K
- Hüllverlust
- 112 W
Detail-Berechnung + Temperatur-Matrix →
Edelstahlschrank außen
Edelstahl · Wandanbau
- Effektive Fläche
- 1,10 m²
- ΔT bei -10 °C
- 20 K
- Hüllverlust
- 82 W
Detail-Berechnung + Temperatur-Matrix →
Mast-/Verkehrsschrank
Stahlblech · freistehend
- Effektive Fläche
- 1,87 m²
- ΔT bei -20 °C
- 25 K
- Hüllverlust
- 257 W
Detail-Berechnung + Temperatur-Matrix →
Reihenschrank Mittelfeld
Stahlblech · Reihe (Mitte)
- Effektive Fläche
- 2,89 m²
- ΔT bei 0 °C
- 5 K
- Hüllverlust
- 80 W
Detail-Berechnung + Temperatur-Matrix →
Ladesäulen-Anschlussschrank
Stahlblech · freistehend
- Effektive Fläche
- 3,04 m²
- ΔT bei -15 °C
- 20 K
- Hüllverlust
- 334 W
Detail-Berechnung + Temperatur-Matrix →
Maschinensteuerung (Halle)
Stahlblech · Wandanbau
- Effektive Fläche
- 1,33 m²
- ΔT bei 2 °C
- 3 K
- Hüllverlust
- 22 W
Detail-Berechnung + Temperatur-Matrix →
Welche Heizleistung braucht mein Schaltschrank — nach Größe?
Die Tabelle zeigt für gängige Gehäusegrößen den berechneten Hüllverlust und die aufgerundete Normheizer-Empfehlung — links für den frostgefährdeten Innenraum (Ziel +5 °C bei −5 °C, ΔT = 10 K), rechts für die Außenaufstellung (Ziel +5 °C bei −20 °C, ΔT = 25 K).
| Gehäuse H×B×T | eff. Fläche | Verlust ΔT 10 K | Heizer innen | Verlust ΔT 25 K | Heizer außen |
|---|---|---|---|---|---|
| 300 × 300 × 200 mm | 0,32 m² | 18 W | 30 W | 44 W | 75 W |
| 400 × 300 × 200 mm | 0,40 m² | 22 W | 30 W | 55 W | 75 W |
| 600 × 400 × 250 mm | 0,75 m² | 41 W | 50 W | 103 W | 150 W |
| 600 × 600 × 250 mm | 0,98 m² | 54 W | 75 W | 135 W | 200 W |
| 800 × 600 × 300 mm | 1,36 m² | 75 W | 100 W | 187 W | 250 W |
| 1000 × 800 × 300 mm | 2,00 m² | 110 W | 150 W | 275 W | 400 W |
| 1200 × 800 × 400 mm | 2,66 m² | 146 W | 200 W | 365 W | 550 W |
| 1800 × 800 × 500 mm | 4,20 m² | 231 W | 400 W | 577 W | 800 W |
| 2000 × 800 × 600 mm | 5,07 m² | 279 W | 400 W | 697 W | 900 W |
Berechnet aus der Wärmebilanz Q = k · A · ΔT mit b-Faktor-Oberfläche in Anlehnung an IEC TR 60890 — Annahmen: Stahlblech lackiert, Wandanbau, keine internen Verluste (Anlage im Winter kalt), 15 % Reserve, aufgerundet auf marktübliche Normheizer-Stufen. Abweichender Werkstoff, Aufstellungsart oder Ziel-Temperatur ändern das Ergebnis — Ihre konkrete Kombination rechnet der Rechner oben durch.
Berechnungsgrundlage
Wann diesen Rechner nutzen? Wenn Sie wissen wollen, welcher Heizer einen Schaltschrank im Winter frostfrei und über dem Taupunkt hält. Komplementär zur Schaltschrank-Strombelastbarkeit (Wärmeabfuhr im Sommer) — hier geht es um das Zuheizen im Winter.
Der Wärmeverlust über die Hülle folgt der Bilanz
Q = k · A · ΔT
— k ist der Wärmedurchgangskoeffizient des Werkstoffs,
A die effektive Oberfläche aus der Aufstellungsart, ΔT die Differenz
zwischen Ziel-Innentemperatur und niedrigster Umgebungstemperatur.
Die effektive Oberfläche wird über die b-Faktor-Methode bestimmt, in Anlehnung an die Berechnung nach IEC TR 60890: Jede Gehäusefläche zählt danach, wie frei sie Wärme abgeben kann. Wand-, Nachbar- und Bodenflächen tragen weniger bei als frei umströmte Seiten. Das ist eine pauschale Abschätzung ohne Luftstrom-Verteilung — kein Ersatz für eine Auslegung durch eine Elektrofachkraft.
Wozu braucht ein Schaltschrank überhaupt eine Heizung?
Zwei Gründe: Frost und Kondensation. Fällt die Innentemperatur unter den zulässigen Bereich der Bauteile, arbeiten Displays, Akkus und Elektronik unzuverlässig oder fallen aus. Der zweite, oft unterschätzte Grund ist Tauwasser: Die Luft im Schrank hat dieselbe absolute Feuchte wie die Umgebung. Kühlt sie an einer kalten Innenfläche unter ihren Taupunkt ab, schlägt sich Feuchtigkeit auf Klemmen und Leiterplatten nieder — das begünstigt Korrosion und Kriechströme. Eine Heizung erwärmt die Innenluft, senkt damit deren relative Feuchte und hält die Wände wärmer als die Umgebung. Kritisch bleiben Flächen, die der Außentemperatur folgen, und schnelle Temperaturstürze — dort hilft ein Hygrostat, der bei steigender Feuchte zuheizt.
Welche Rolle spielt der Werkstoff für den Heizbedarf?
Der Werkstoff bestimmt über den k-Wert die halbe Rechnung. Je höher k, desto mehr Wärme geht bei gleicher Fläche und gleichem ΔT verloren — und desto mehr muss die Heizung nachliefern. Die Spalte „relativer Bedarf" zeigt den Heizbedarf gegenüber lackiertem Stahlblech (= 100 %):
| Werkstoff | k-Wert | relativer Bedarf |
|---|---|---|
| Stahlblech (lackiert) | 5,5 W/(m²·K) | 100 % |
| Edelstahl | 3,7 W/(m²·K) | 67 % |
| Aluminium | 12,0 W/(m²·K) | 218 % |
| Aluminium (Doppelwand) | 4,5 W/(m²·K) | 82 % |
| Kunststoff / Polyester | 3,5 W/(m²·K) | 64 % |
k-Werte aus allgemeiner Werkstoff- und Strahlungsphysik (keine Norm-Tabelle). Bei dünnen Blechwänden entscheidet vor allem der Wärmeübergang an der Oberfläche: Blanker Edelstahl strahlt wegen seines niedrigen Emissionsgrads weniger Wärme ab als lackiertes Blech und kommt deshalb auf einen kleineren k-Wert — er dämmt nicht. Kunststoff hat eine dickere Wand mit geringer Wärmeleitfähigkeit, Aluminium ist mit hohem Verlust angesetzt, die Doppelwand-Ausführung schließt eine Luftschicht ein.
Wie berechnet man die Heizleistung für einen Schaltschrank?
In drei Schritten: Erstens die effektive Oberfläche A aus Maßen und Aufstellungsart. Zweitens der Hüllverlust Q = k · A · ΔT. Drittens die erforderliche Heizleistung P = (Q − P_intern) · 1,15, wobei P_intern die Verlustwärme der Einbauten ist und der Faktor 1,15 einen Sicherheitszuschlag von 15 % bildet. Beispiel: ein Wandschrank 600 × 600 × 250 mm aus Stahlblech bei ΔT = 10 K hat rund 1 m² effektive Fläche, also etwa 54 W Verlust und mit Reserve gut 60 W Heizbedarf — ein kompakter Heizwiderstand reicht. Der Rechner oben übernimmt alle drei Schritte und rundet auf die nächste Normheizer-Stufe auf.
