LS-Charakteristik

Die Charakteristik betrifft nur den Magnetauslöser; die thermische Überlast-Erfassung ist bei B/C/D identisch. Jede Charakteristik ist ein Bereich: Unterhalb des unteren Werts darf der Magnetauslöser nicht ansprechen, ab dem oberen Wert muss er sicher unverzögert auslösen. B spricht schon ab dem Dreifachen an — passend für ohm'sche Lasten, deren Einschaltstrom kaum über dem Betriebsstrom liegt. C bleibt unterhalb des Fünffachen ruhig und ist für gemischte Lasten mit Vorschaltgeräten gedacht. D bleibt bis zum Zehnfachen ruhig und hält damit hohe Inrush-Ströme aus, wie sie Trafos und große Motoren beim Einschalten ziehen — sicher unverzögert löst D erst ab dem Zwanzigfachen aus. Zusätzlich gibt es K (herstellerspezifisch, meist rund 10–14× mit engerer Toleranz für Industrieanwendungen) und Z (2–3× für sensible Halbleiter und Elektronik). Die richtige Wahl hängt vom Lastcharakter ab — eine B-Charakteristik für eine Maschine mit hohem Anlaufstrom löst beim Einschalten aus; eine D-Charakteristik an einem Steckdosenkreis löst zwar nicht ungewollt aus, braucht aber für die schnelle Abschaltung den zwanzigfachen Nennstrom — bei langer Leitung oder kleinem Querschnitt wird die Abschaltbedingung dann womöglich nicht mehr erfüllt.

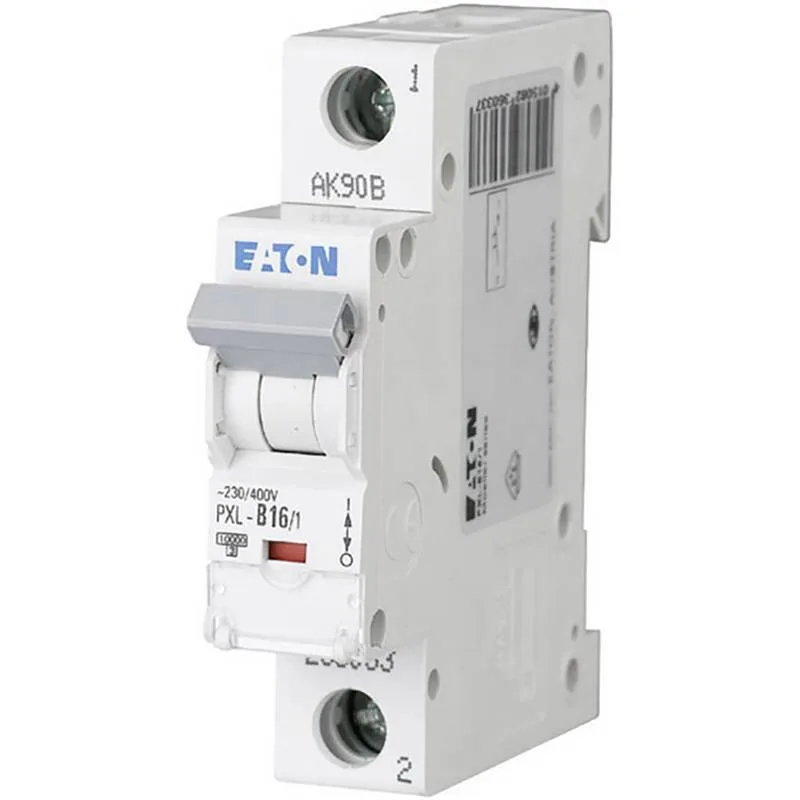

Verwechslung mit dem Nennstrom: die Bezeichnung B16 gibt zwei Informationen — Charakteristik B + 16 A Nennstrom. Beide unabhängig wählbar. Ein anderer Fehler: D-Charakteristik universell verwenden mit der Annahme, sie löse nicht versehentlich aus. Bei kleinen Querschnitten kann die Schleifenimpedanz dann zu groß sein und im Erdschlussfall die geforderte Abschaltzeit nicht erreicht werden.
