TN-System
Auch bekannt als: TN-Netz, TN-S, TN-C, TN-C-S, TN-C-Netz, TN-S-Netz, TN-C-S-Netz, Nullung
Kurzantwort
Das TN-System gibt es in drei Formen — TN-C, TN-S und TN-C-S; im deutschen Wohnungsbau ist TN-C-S üblich. Allen gemeinsam (DIN VDE 0100-410): Ein Punkt der Stromquelle, typisch der Trafo-Sternpunkt, ist direkt geerdet, und die Körper der Verbraucher sind über den Schutzleiter PE mit diesem Punkt verbunden.
Grundlage: DIN VDE 0100-410, DIN VDE 0100-540
Wie ist ein TN-System aufgebaut?
Ein TN-System ist die Netzform, in der der Sternpunkt der Stromquelle direkt geerdet ist (T) und die Gehäuse der Verbraucher über einen Schutzleiter mit genau diesem Punkt verbunden sind (N). Ein Körperschluss wird dadurch zum Kurzschluss über die Leitung, und der Leitungsschutzschalter schaltet ab. Es gibt drei Varianten, die sich nur darin unterscheiden, wie Neutralleiter und Schutzleiter geführt werden:
Was ist ein TN-C-System?
Im TN-C-System laufen Neutralleiter- und Schutzleiterfunktion gemeinsam über eine Ader, den PEN-Leiter — vier Adern: L1, L2, L3 und PEN. Einen Trennpunkt gibt es nicht. In Deutschland ist das die Netzform des Verteilnetzes bis zur Hauptverteilung; in Wohngebäuden sind reine TN-C-Anlagen seit Jahrzehnten unzulässig.
Was ist ein TN-S-System?
Im TN-S-System sind Neutralleiter N und Schutzleiter PE von der Stromquelle an getrennt — fünf Adern: L1, L2, L3, N und PE. Der PE führt im ungestörten Betrieb keinen Strom; typisch ist das bei Industrieanlagen mit eigenem Transformator.
Was ist ein TN-C-S-System?
Das TN-C-S-System beginnt als TN-C: Bis zur Haupterdungsschiene kommt ein PEN-Leiter, dort wird er in N und PE aufgeteilt, und ab da geht es fünfadrig weiter. Das ist der Regelfall der deutschen Wohnungsinstallation — ein RCD arbeitet erst hinter diesem Trennpunkt.
Ausführliche Definition
Welche Netzform habe ich — TN-C, TN-S oder TN-C-S?
Alle drei sind TN-Systeme: Der Sternpunkt der Stromquelle ist geerdet, und die Gehäuse der Verbraucher hängen über einen Schutzleiter an diesem Punkt. Der Unterschied steckt allein darin, ob Neutralleiter- und Schutzleiterfunktion auf einer Ader liegen oder auf zweien — und ab welcher Stelle. Genau daran hängt, was ein Leiterbruch anrichtet und ob ein RCD überhaupt etwas messen kann.
| Netzform | Leiterführung | Wenn der Leiter bricht | RCD | Wo sie vorkommt |
|---|---|---|---|---|
| TN-C 4 Adern: L1, L2, L3, PEN | N- und PE-Funktion gemeinsam auf einer Ader Trennpunkt: keiner | Gehäuse verliert den Rückweg zum Sternpunkt | hinter dem PEN nicht sinnvoll | Verteilnetz bis zur Hauptverteilung |
| TN-S 5 Adern: L1, L2, L3, N, PE | N und PE durchgehend getrennt, PE im Betrieb stromlos Trennpunkt: an der Stromquelle | kein PEN vorhanden; PE bleibt als Bezug intakt | uneingeschränkt einsetzbar | Industrie mit eigenem Trafo, EDV-Räume |
| TN-C-S PEN, danach L1, L2, L3, N, PE | PEN bis zum Trennpunkt, danach N und PE getrennt Trennpunkt: an der Haupterdungsschiene | Risiko nur vor dem Trennpunkt, dahinter wie TN-S | hinter dem Trennpunkt ja, davor nicht | Regelfall der deutschen Wohnungsinstallation |
Warum ein RCD hinter einem PEN nichts ausrichtet, steckt in seiner Messgröße: Er vergleicht die Summe aller Ströme, die durch ihn hindurch laufen. Solange Betriebs- und Fehlerstrom über dieselbe Ader zurückkehren, bleibt diese Summe null — es gibt keine Differenz zu erkennen. Erst hinter der Auftrennung in N und PE nimmt der Fehlerstrom einen anderen Rückweg als der Betriebsstrom, und genau diese Differenz bringt den RCD zum Auslösen. Deshalb wird ein PEN nie durch einen RCD geführt, und deshalb liegt der Trennpunkt im TN-C-S vor den Stromkreisen, die einen RCD brauchen.
Der zweite Unterschied zeigt sich beim Leiterbruch. Reißt ein reiner Neutralleiter, fällt der betroffene Stromkreis aus — unangenehm, aber sichtbar. Reißt ein PEN, verlieren alle daran angeschlossenen Gehäuse ihren Bezug zum geerdeten Sternpunkt und können über die angeschlossene Last Spannung annehmen. Auffällig wird das erst bei der Berührung, weil kein Schutzorgan diesen Zustand meldet. Genau daraus folgt die Bauregel, den PEN so früh wie möglich aufzutrennen und dahinter durchgehend mit getrenntem N und PE zu arbeiten.
Eigene Einordnung des Stromwegs, Schutzprinzip in Anlehnung an DIN VDE 0100-410 und DIN VDE 0100-540 — ohne Reproduktion normativer Tabellen. Welche Netzform in einer konkreten Anlage vorliegt, zeigt erst die Besichtigung und Messung durch eine Elektrofachkraft. Ob die Abschaltbedingung im Fehlerfall eingehalten wird, hängt zusätzlich an Leitungslänge und Querschnitt — das rechnet der Schleifenimpedanz-Rechner für den einzelnen Stromkreis nach.
Wo begegnen mir die drei Netzformen in der Praxis?
Drei Anlagen, drei Antworten — und in allen dreien entscheidet der Trennpunkt darüber, welche Schutzmaßnahme überhaupt zur Verfügung steht.
Altbau mit klassischer Nullung: In Wohnungen aus den 1950er- bis 1970er-Jahren liegt oft eine vieradrige Leitung, deren Schutzkontakt in der Dose auf den PEN gebrückt ist. Solange der PEN unversehrt bleibt, funktioniert der Schutz; bricht er — etwa durch eine korrodierte Klemme in der Steigleitung —, liegt am Gehäuse das Potential der Last. Ein RCD lässt sich in diesem Zustand nicht sinnvoll nachrüsten, weil er den PEN nicht auftrennt. Der übliche Weg ist deshalb die Umstellung auf TN-C-S mit einer neuen fünfadrigen Zuleitung, und die gehört in die Hand einer Elektrofachkraft.
Neubau-Einfamilienhaus: Hier kommt der PEN aus dem Verteilnetz bis in den Hausanschlusskasten, wird an der Haupterdungsschiene auf N und PE aufgeteilt und läuft ab da fünfadrig weiter — das ist TN-C-S. Erst hinter diesem Trennpunkt können RCDs für Steckdosen- und Badstromkreise arbeiten. Ob die Abschaltbedingung im Fehlerfall auch am Ende einer langen Leitung noch eingehalten wird, hängt an der Schleifenimpedanz und lässt sich vorab rechnen.
Industriehalle mit eigenem Transformator: Speist ein eigener Transformator, kann die Anlage von der Trafostation an durchgehend fünfadrig als TN-S ausgeführt werden. Der Vorteil ist nicht nur der Schutz: Ein stromloser PE hält Ausgleichsströme aus Schirmen, Kabeltrassen und Datenleitungen heraus, was Messsignale und Frequenzumrichter spürbar beruhigt. Wo eine Abschaltung beim ersten Fehler nicht hinnehmbar ist — Operationssaal, Prüffeld, Prozessanlage —, wird stattdessen ein IT-System aufgebaut, das den ersten Erdschluss nur meldet; wo kein netzseitiger Schutzleiter zur Verfügung steht, ein TT-System mit eigenem Anlagenerder.
Typische Werte und Bandbreite
| Typischer Bereich | Standard in Deutschland (TN-C-S) |
|---|
Anwendung in unseren Rechnern
Häufige Missverständnisse
Passendes Material
Werbe-Links *Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

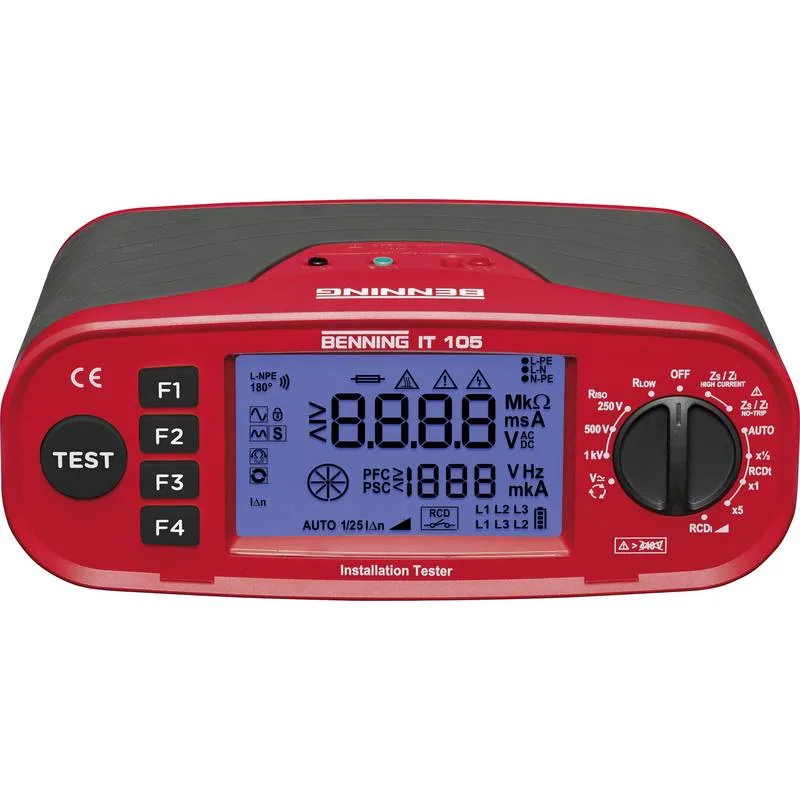

Installationstester (Z_s-Messung im TN-Netz)Benning IT 105 Installationstester VDE-Norm 0100, 0105ab 869,00 €auf LagerPreis bei Conrad prüfen → *
