Schmelzsicherung D02 (Neozed) 25 A, Charakteristik gG

Wo der D02 25 A gG passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

25 A

Bauform: D02
Charakteristik: gG
Schutzbereich: Vollbereichsschutz für allgemeine Verwendung

Kurzantwort

D02 25 A gG: Schmelzsicherung der Bauform D02 mit 25 A Nennstrom und Vollbereichsschutz für allgemeine Verwendung-Charakteristik. Geprüft nach DIN EN 60269.

Grundlage: DIN EN 60269-1 · DIN VDE 0636-301

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt D02 25 A gG?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Hausanschluss-Hauptverteilung	Typischer Einsatz	Klassische Vorzähler- und Hauptsicherung in Wohngebäuden.
Unterverteilung 25 A	Empfohlen	gG-Charakteristik schützt Leitung und Geräte gleichzeitig.
Selektive Vorsicherung vor LS-Kombi	Empfohlen	Selektivität zur nachgeschalteten LS-Charakteristik B/C bis ca. 16 A.
Motorabzweig (Pumpe, Kompressor)	Ungeeignet	aM-Sicherung verwenden — gG löst beim Anlauf zu früh aus.
Halbleiter-Stromrichter / FU-Eingang	Ungeeignet	gR-Charakteristik erforderlich für ultraschnelle Kurzschluss-Trennung.
Endkreis Steckdose 16 A	Ungeeignet	Überdimensioniert — Endkreise normalerweise mit LS B16 absichern.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Bauform	D02
Charakteristik	gG (Vollbereichsschutz für allgemeine Verwendung)
Nennstrom	25 A
Übliche Querschnitte	4 / 6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	Neozed-Halter LSE	LSE125 (Halter) + LSED25 (Element)	nicht im Sortiment unserer Partner
ABB	Neozed E27	E27/25 D02	nicht im Sortiment unserer Partner

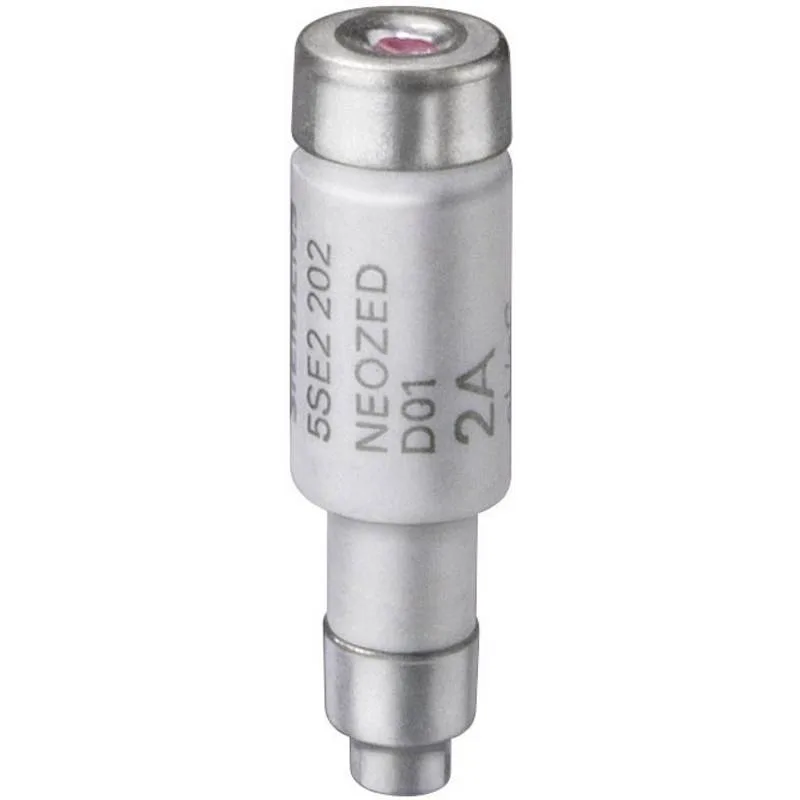

Siemens	5SE	5SE2325	Preis bei Conrad prüfen → *

Weitere Sicherungseinsätze bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann gG-Schmelzsicherung statt LS-Schalter?

Vollbereichsschutz für allgemeine Verwendung schützt nach einem anderen Prinzip als der LS — der Schmelzleiter erträgt höhere Kurzschlussströme bis 50 kA und ist selektiv leichter zu staffeln. Nachteil: nach Auslösung muss sie ersetzt werden, kein Wiedereinschalten möglich.

Lässt sich D02 25 A gG selektiv staffeln?

Selektivität heißt: Bei einem Fehler löst nur das Schutzorgan direkt davor aus, alle anderen führen weiter Strom. Zwischen gG-Sicherungen gilt als Faustregel ein Nennstrom-Verhältnis von mindestens 1,6 : 1 — vor D02 25 A gG also eine Sicherung ab rund 40 A. Bei nachgeschalteten LS-Schaltern und hohen Kurzschlussströmen reicht die Faustregel nicht; dann entscheiden die I²t-Werte aus den Herstellerangaben.

Wann ist D02 25 A gG ungeeignet?

D02 25 A gG ist nicht die richtige Wahl bei Motorabzweig (Pumpe, Kompressor) und Halbleiter-Stromrichter / FU-Eingang. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln D02 25 A gG?

Gerätenormen: DIN EN 60269-1, DIN VDE 0636-301 — sie legen fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt.
