PoE-Budget & Reichweite
Reicht das PoE-Budget des Switches für alle Kameras, Access Points und Türstationen? Und kommt über das Cat-Kabel genug Leistung am Endgerät an? Der Rechner prüft beides — Budget-Summe und Kabel-Reichweite für die Klassen 802.3af, at und bt.
PoE-Budget & Reichweite prüfen
Reicht das Switch-Budget für deine Geräte? Und kommt über das Cat-Kabel genug Leistung am Endgerät an?
2-Paar-Betrieb (Mode A/B) · Datenstrecke max. 100 m
Budget-Auslastung
Am Endgerät bei 40 m
- Klasse
- 802.3at
- je Port (PSE)
- 30 W
- Σ 4 Geräte
- 120,0 W
- Kabelverlust
- 1,32 W
PoE-Klassen nach IEEE 802.3 af/at/bt. Maßgeblich ist das Gesamt-Budget, nicht die Port-Zahl.
Typische PoE-Szenarien
Häufige Setups nach PoE-Klasse — klicken für Budget-Matrix und Reichweiten-Kurve.
802.3af (PoE) — Kameras, VoIP & sparsame Geräte
15.4 W am Switch-Port, 12.95 W garantiert am Endgerät.

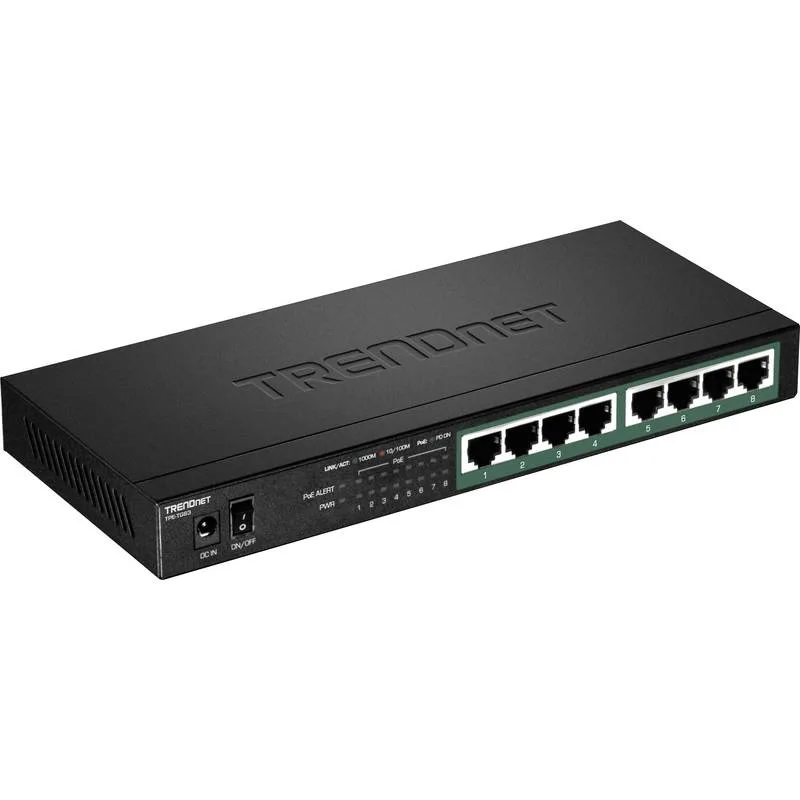

8× IP-Kamera · af
802.3af · 12,95 W
- Switch-Budget
- 65 W
- am Endgerät (40 m)
- 15,1 W
- Gerät
- IP-Kamera
Budget-Matrix & Reichweiten-Kurve →
VoIP-Telefone · af
802.3af · 12,95 W
- Switch-Budget
- 130 W
- am Endgerät (25 m)
- 15,2 W
- Gerät
- VoIP-Tischtelefon
Budget-Matrix & Reichweiten-Kurve →
Reichweite 100 m · af
100 m · 2-Paar
- Switch-Budget
- 65 W
- am Endgerät (100 m)
- 14,5 W
- Gerät
- PoE-Endgerät
Budget-Matrix & Reichweiten-Kurve →
PoE-Extender · af
> 100 m · Extender
- Switch-Budget
- 65 W
- am Endgerät (90 m)
- 14,6 W
- Gerät
- Kamera
Budget-Matrix & Reichweiten-Kurve →

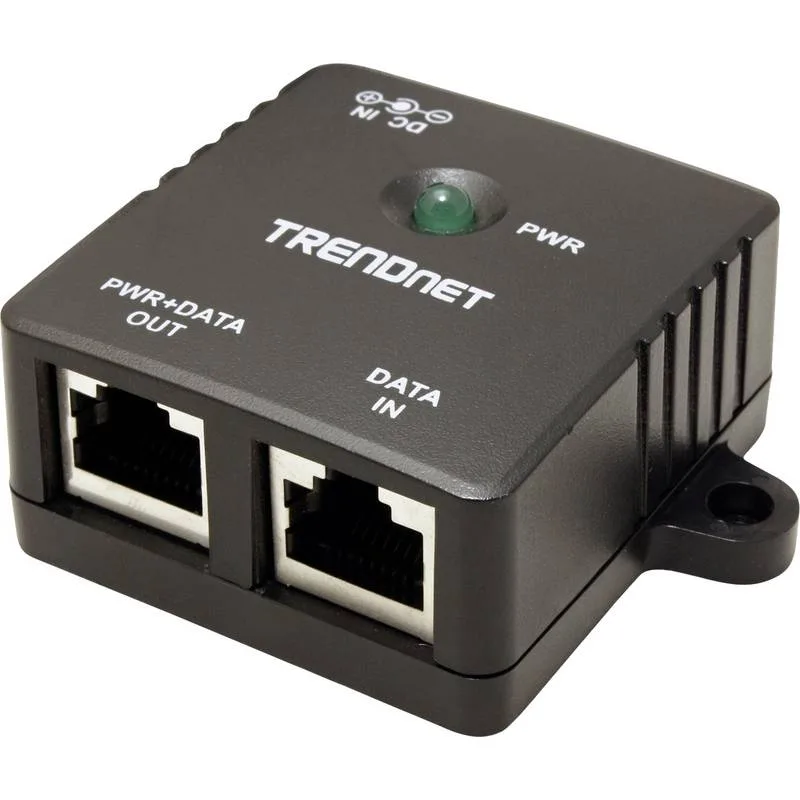

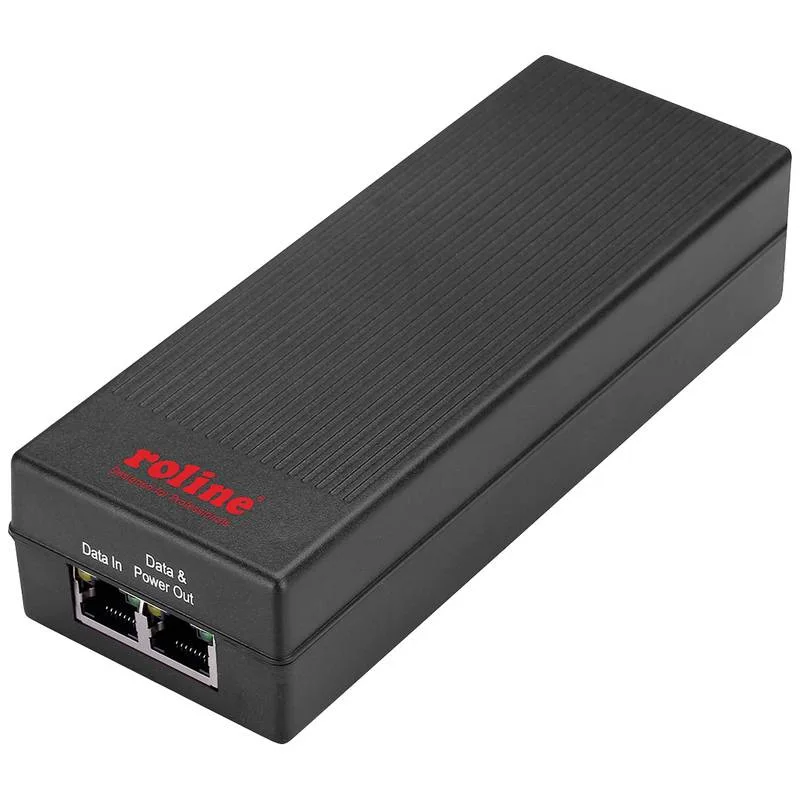

802.3at (PoE+) — Access Points & Türstationen
30 W am Switch-Port, 25.5 W garantiert am Endgerät.
WLAN-APs · at
802.3at · 25,5 W
- Switch-Budget
- 120 W
- am Endgerät (30 m)
- 29,0 W
- Gerät
- Wi-Fi-6-Access-Point
Budget-Matrix & Reichweiten-Kurve →
Türstation · at
802.3at · 25,5 W
- Switch-Budget
- 60 W
- am Endgerät (35 m)
- 28,8 W
- Gerät
- Video-Türstation
Budget-Matrix & Reichweiten-Kurve →
24-Port-Switch · Planung
24 Port · Budget
- Switch-Budget
- 370 W
- am Endgerät (40 m)
- 28,7 W
- Gerät
- gemischte
Budget-Matrix & Reichweiten-Kurve →
802.3bt Type 3 (PoE++) — PTZ-Kameras
60 W am Switch-Port, 51 W garantiert am Endgerät.
802.3bt Type 4 (PoE++ 90 W) — Displays & mehr
90 W am Switch-Port, 71.3 W garantiert am Endgerät.
Berechnungsgrundlage
Die Budget-Rechnung summiert die PSE-Leistung je Port (Klasse nach IEEE 802.3 af/at/bt) und vergleicht sie mit dem PoE-Gesamt-Budget des Switches. Maßgeblich ist das Budget, nicht die Port-Zahl.
Die Reichweite folgt dem Ohmschen Gesetz: Über das AWG24-Cat-Kabel fällt Leistung als Wärme ab (P = I² · R). Deshalb definiert die Norm die garantierte Leistung am Endgerät niedriger als am Switch-Port. Die Klassenwerte werden hier nur referenziert, nicht als Norm-Tabelle reproduziert.
