43,0 bis 89,0 A für 25 mm² Cu im Schaltschrank
Wie viel Strom hält ein 25 mm² Cu-Leiter im Schaltschrank? Laut Berechnung 43,0 bis 89,0 A — Anordnungen B1 / F / G im Vergleich · Gehäusetemperatur 55 °C · 2 belastete Stromkreise
Max. Betriebsstrom im Kabelkanal (B1)
43,0 A
- F (berührend)
- 59,0 A
- G (mit Abstand)
- 89,0 A
- Temp.-Faktor k_t
- 0,612
Kurzantwort
Ein 25 mm² Kupferleiter trägt bei 55 °C Gehäusetemperatur maximal 43,0 A im Kabelkanal (B1), 59,0 A frei in Luft berührend (F) und 89,0 A frei in Luft mit Abstand (G). Temperaturfaktor k_t = 0,612, Häufungsfaktoren je Anordnung bei 2 belasteten Stromkreisen. Berechnung mit eigenem physikalischem Wärmemodell, validiert gegen DIN EN IEC 61439-1, für PVC-isolierte Leiter mit 70 °C zulässiger Leitertemperatur.
Grundlage: Eigenes physikalisches Wärmemodell, validiert gegen DIN EN IEC 61439-1 (VDE 0660-600-1)
Verdrahtungsmaterial für den Schaltschrank
Werbe-Links *Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.
-

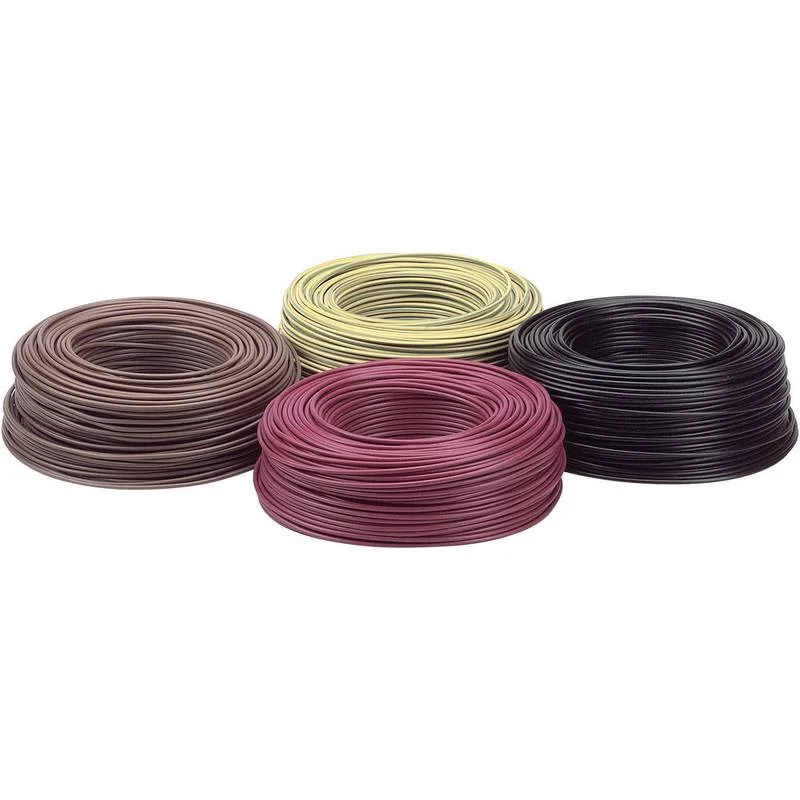

H07V-K 1×25 mm² Verdrahtungsleitung LAPP 4521041/1 Litze H07V-K 1 x 25 mm² Rot Meterware ab 8,68 €/m auf Lager Preis bei Conrad prüfen → * -
Reihenklemmen für die Verteiler-Verdrahtung Siemens 8WH12010AM01 Reihenklemme Blau 1 St. ab 11,77 € auf Lager Preis bei Conrad prüfen → * -
Aderendhülsen-Sortiment mit Crimpzange Quadrios 23T055 23T055 Crimpzangen-Set Aderendhülsen 0.25 bis 10 mm² Inkl. Aderendhülsensortiment ab 27,95 € auf Lager Preis bei Conrad prüfen → *
* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 26.10.2026 — maßgeblich ist der Preis im Shop.
Wie viel Strom verträgt 25 mm² im Schaltschrank?
Maximaler Betriebsstrom eines 25 mm² Cu-Leiters je Verlegeanordnung und Gehäusetemperatur. Frei in Luft mit Abstand (G) führt die Wärme am besten ab — bei 55 °C sind das 89,0 A gegenüber 43,0 A im Kabelkanal (B1).
| Anordnung | 35 °C | 45 °C | 55 °CReferenz | 65 °C |
|---|---|---|---|---|
| Kabelkanal (B1) | 65,7 A | 55,5 A | 43,0 A | 24,8 A |
| frei in Luft berührend (F) | 90,1 A | 76,2 A | 59,0 A | 34,1 A |
| frei in Luft mit Abstand (G) | 135,9 A | 114,9 A | 89,0 A | 51,4 A |
Die als Referenz markierte Spalte ist die Gehäusetemperatur dieser Seite. PVC-isolierte Cu-Leiter, max. Leitertemperatur 70 °C, 2 belastete Stromkreise. Eigenes Wärmemodell, validiert gegen DIN EN IEC 61439-1.
Eigene Werte durchrechnen
Querschnitt, Anordnung, Gehäusetemperatur und Anzahl der belasteten Stromkreise lassen sich hier frei ändern — I_max und Verlustleistung rechnen sofort neu.
Interaktiver Rechner
Parameter live ändern, Ergebnis aktualisiert sich sofort.
Max. Betriebsstrom
- Grundwert I₃₀
- 87,8 A
- Innentemperatur
- 55 °C
- Temp.-Faktor k_t
- 0,612
- Anordnung k₂
- 0,80
- Verlustleistung
- 1,61 W/m
Physikalisches Wärmemodell nach DIN EN IEC 61439-1 Bbl 2, validiert <6 % Toleranz.
Passend zum Ergebnis · Werbe-Link *H07V-K 1×25 mm² Verdrahtungsleitungab 8,68 €/mPreis bei Conrad prüfen → ** Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 26.10.2026 — maßgeblich ist der Preis im Shop.
Einordnung für den Schaltschrank
Der Grundwert der Strombelastbarkeit bei 30 °C Umgebungstemperatur beträgt 87,8 A im Kabelkanal (B1) und 145,3 A frei in Luft mit Abstand (G). Durch die erhöhte Gehäusetemperatur von 55 °C im Schaltschrank reduziert sich die zulässige Strombelastbarkeit in allen Anordnungen um 39 Prozent (Temperaturfaktor k_t = 0,612). Dieser Faktor folgt dem physikalischen Zusammenhang, dass die Wärmeabfuhr proportional zur Wurzel der Temperaturdifferenz zwischen Leiter und Umgebung verläuft.
Die Verlegeanordnung entscheidet über die Wärmeabfuhr: gegenüber dem geschlossenen Kabelkanal (B1, 43,0 A) erlaubt die berührende Verlegung in freier Luft (F) rund 37 Prozent mehr Strom (59,0 A), die Verlegung mit Leiterabstand (G) rund 107 Prozent mehr (89,0 A). Bei 2 gleichzeitig belasteten Stromkreisen wirken zusätzlich die Häufungsfaktoren k_2 = 0,80 (B1), 0,88 (F) und 1,00 (G) — je dichter die Leiter beieinander liegen, desto stärker begrenzt die gegenseitige Erwärmung das Ergebnis.
Bei voller Belastung entsteht im Leiter eine ohmsche Verlustleistung von 1,61 W je Meter (B1 mit 43,0 A) bis 6,89 W je Meter (G mit 89,0 A — höherer Strom, höhere Verluste). Auf eine typische Verdrahtungslänge von 10 m im Schaltschrank umgelegt ergibt das mindestens 16,1 W Wärmeeintrag — ein Wert, der bei der Dimensionierung der Schrankbelüftung und der Innentemperatur-Abschätzung berücksichtigt werden muss.
Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen
Strombelastbarkeit nach Gehäusetemperatur
Maximaler Betriebsstrom eines 25 mm² Cu Leiters im Kabelkanal (B1, konservativste Anordnung) in Abhängigkeit der Gehäuse-Innentemperatur. Der Grundwert I₃₀ = 87,8 A sinkt mit steigender Umgebungstemperatur nach dem Wurzel-Modell k_t = sqrt((T_max - T_umg)/(T_max - 30)). Für die Anordnungen F und G gilt derselbe Kurvenverlauf auf höherem Niveau — siehe Vergleichstabelle oben.
Eingangswerte und Ergebnisse
| Leiterquerschnitt | 25 mm² |
|---|---|
| Leitermaterial | Kupfer (Cu) |
| Isolierung | PVC (max. 70 °C Leitertemperatur) |
| Gehäusetemperatur | 55 °C |
| Belastete Stromkreise | 2 |
| Temperaturfaktor k_t | 0,612 (physikalisch aus Wurzel-Modell) |
| Grundwert I₃₀ B1 (bei 30 °C) | 87,8 A |
| Max. Betriebsstrom B1 (Kabelkanal) | 43,0 A |
| Max. Betriebsstrom F (berührend) | 59,0 A |
| Max. Betriebsstrom G (mit Abstand) | 89,0 A |
| Verlustleistung je Leiter (B1–G) | 1,61 – 6,89 W/m |
Grundlage: eigenes physikalisches Wärmemodell, validiert gegen DIN EN IEC 61439-1.
Berechnungsgrundlage
- I_max
- Maximal zulässiger Betriebsstrom (A)
- I_30
- Grundwert bei 30 °C Umgebungstemperatur (je Anordnung) (A)
- T_max
- Zulässige Leitertemperatur (PVC) (°C)
- T_umg
- Gehäusetemperatur im Schaltschrank (°C)
- k_2
- Häufungsfaktor nach Anzahl Stromkreise
Verlustleistung
- P_v
- Verlustleistung je Meter Leiter (W/m)
- R_20
- Ohmscher Widerstand bei 20 °C (Ω/m)
- α
- Temperaturkoeffizient Cu ≈ 0,00393 (1/K)
Normative Grundlagen
- DIN EN IEC 61439-1 (VDE 0660-600-1) — Schaltgerätekombinationen, Allgemeine Festlegungen
- IEC 60364-5-52 — Errichtung von Niederspannungsanlagen: Strombelastbarkeit
- DIN VDE 0298-4 — Strombelastbarkeit elektrischer Leitungen (Hausinstallation)
Die hier verwendete Berechnung ist keine 1:1 Wiedergabe geschützter Normtabellen, sondern ein eigenes physikalisches Modell, das gegen die Normwerte validiert wurde.
Häufige Fragen
Fachliche Details zu dieser Berechnung
Wie hoch darf der Strom für 25 mm² Cu bei 55 °C im Schrank sein?
Welche Verlegeanordnung erlaubt den höchsten Strom?
Warum ist die Belastbarkeit im Schrank geringer als im Haus?
Welche Verlustleistung entsteht im Leiter?
Gilt der Wert auch für Aluminium-Leiter?
