H1Z2Z2-K

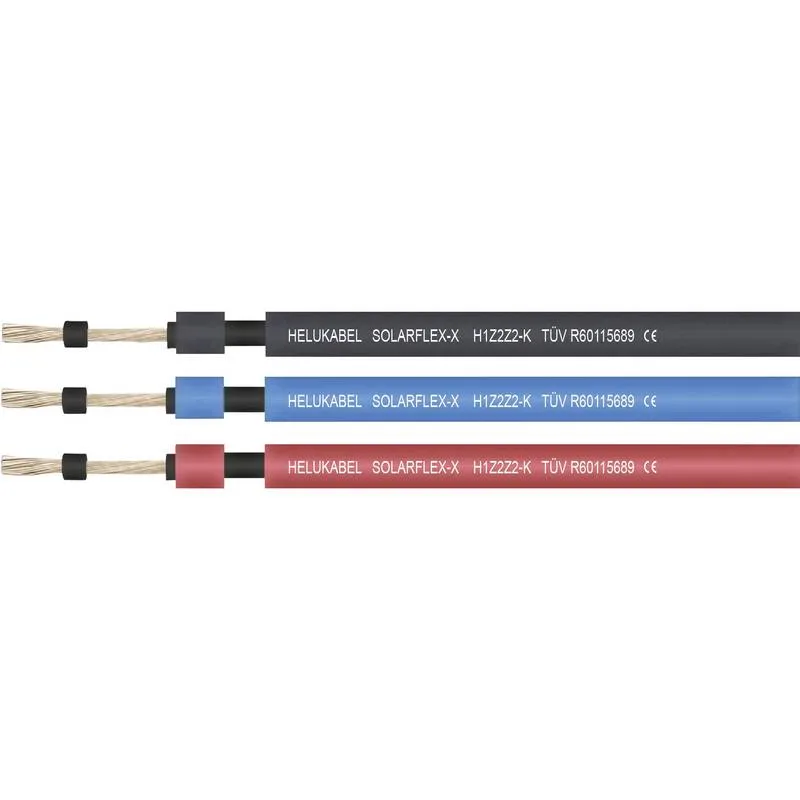

H1Z2Z2-K ist die normgerechte Bezeichnung für die einadrige PV-Strangleitung nach EN 50618. Der Buchstabencode beschreibt den Aufbau: H = harmonisierter Typ, 1 = 1500 V DC Nennspannung, Z2 = vernetzte Polyolefin-Isolierung (vergleichbar XLPE, aber halogenfrei), Z2 = vernetzter Polyolefin-Außenmantel, K = feindrähtige Cu-Litze (Klasse 5). Sie ist ausgelegt für 90 °C Dauer-Leitertemperatur, übersteht 120 °C kurzzeitig, ist UV-, ozon- und ammoniakbeständig sowie für Außenverlegung und Dauereinwirkung von Witterung zugelassen. Die ältere Bezeichnung PV1-F (TÜV-Standard) ist technisch sehr ähnlich, aber nicht durch eine harmonisierte EU-Norm abgedeckt — H1Z2Z2-K hat sich als Standard durchgesetzt. Werkseitig vorkonfektioniert mit MC4-Steckverbindern, oft auch als Doppelleitung mit Plus und Minus parallel ausgeliefert.

Häufiger Fehler: H07RN-F oder NYM-J statt H1Z2Z2-K für die DC-Strangleitung verwenden. NYM-J ist nicht UV-fest und versprödet im Freien innerhalb weniger Jahre, H07RN-F ist als Wechselstromleitung nur für 450/750 V geprüft, nicht für 1500 V DC. Ein anderer Fehler: einfache PV1-F-Imitate aus dem Baumarkt — ohne EN-50618-Zertifikat fehlen Halogenfreiheit, Brandverhalten und Langzeit-Witterungsbeständigkeit.
