MC4-Stecker

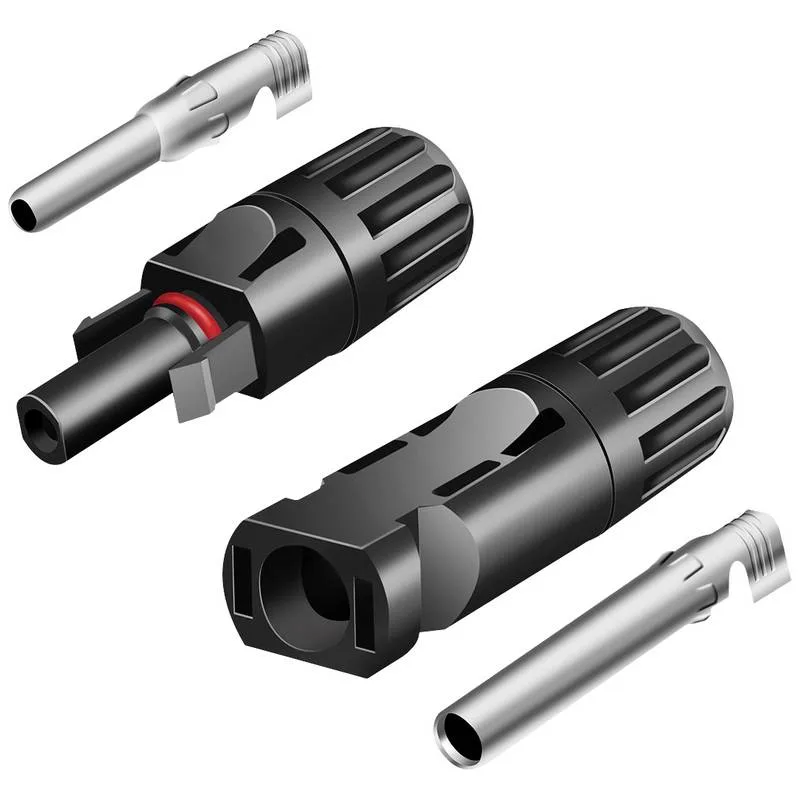

MC4 (ursprünglich Multi-Contact, heute Stäubli) ist der branchenweit dominierende Steckverbinder im Photovoltaik-DC-Bereich. Stecker und Buchse sind Gegenstücke und lassen sich nur miteinander stecken; eine Verriegelung verhindert versehentliches Lösen, geöffnet wird nur mit Werkzeug. Eine feste Zuordnung „Stecker = Plus, Buchse = Minus“ gibt es nicht: Welche Polarität Stecker und Buchse führen, legt der Modul- bzw. Gerätehersteller fest — vor dem Anschluss am Modul-Datenblatt oder an der Kennzeichnung prüfen. Stäubli selbst nennt etwa für den Steckverbinder MC4-Evo ready die Buchse als Plus- und den Stecker als Minuspol. Laut Stäubli-Datenblatt ist der Original MC4 gesteckt nach IP65/IP68 (1 m, 1 h) dicht und ungesteckt fingersicher (IP2X); sein Bemessungsstrom nach IEC hängt vom Leiterquerschnitt ab (39 A bei 4 mm²), die Bemessungsspannung liegt bei DC 1100 V nach IEC und DC 1500 V nach UL. Die neuere Generation MC4-Evo 2 ist für DC 1500 V auch nach IEC zugelassen und trägt bei 4 mm² 45 A. Achtung: MC4-kompatibel ist nicht gleich MC4 — andere Hersteller bieten Steckverbinder in MC4-Bauform an, die sich mechanisch stecken lassen, aber nicht gemeinsam mit dem Original geprüft sind. Stäubli untersagt in seinen Montageanleitungen ausdrücklich, Stecker oder Buchse eines Stäubli-Steckverbinders mit dem Gegenstück eines anderen Herstellers zu verbinden.

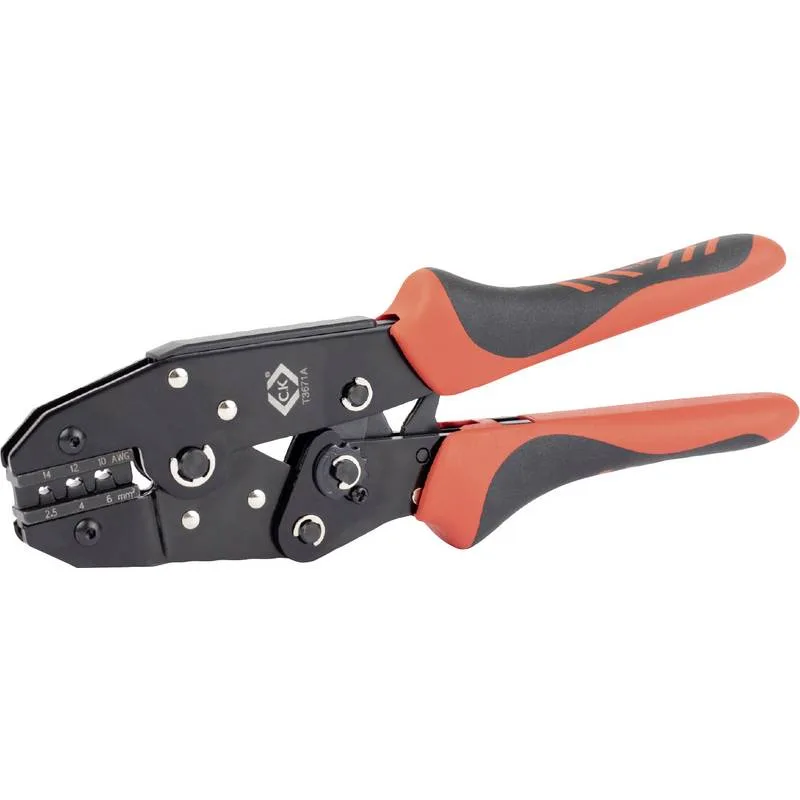

Die Polarität aus der Steckerform ableiten („Stecker ist immer Plus“) statt aus Modul-Datenblatt und Kennzeichnung — die Zuordnung legt der Hersteller fest. Zweiter Fehler: Stecker und Buchse verschiedener Marken kombinieren — sieht aus wie MC4, ist aber als Paar nicht geprüft, und Stäubli untersagt diese Kreuzsteckung ausdrücklich. Auch verbreitet: Original-MC4-Kontakte mit einer beliebigen Crimpzange verpressen statt mit dem Werkzeug, das die Montageanleitung vorgibt (Stäubli PV-CZM) — die Crimpgüte ist dann nicht gesichert.
