PoE-Reichweite über 90 m Cat-Kabel — 802.3af (PoE, Type 1)

PoE über 100 m hinaus mit Extender/Repeater (Class af) — Switch-Budget und Cat-Kabel-Reichweite. Klasse 802.3af (PoE, Type 1): 15.4 W am Port, 12.95 W garantiert am Endgerät.

Budget-Auslastung (1 Geräte)

24 %

Max. Geräte

Verfügbar am PD

14,6 W

Kabelverlust

0,78 W

Reicht für Klasse

Kurzantwort

Über 90 m Cat-Kabel (2-Paar-Betrieb) sinkt die Leistung von 15,4 W am Switch auf 14,6 W am Endgerät — Verlust 0,78 W. Reicht für die 12.95 W der Klasse af.

Grundlage: 802.3af (PoE, Type 1) · Switch-Budget 65 W · 90 m Cat-Kabel

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

PoE-Reichweite — verfügbare Leistung am Endgerät (802.3af (PoE, Type 1))

Am Endgerät ankommende Leistung über die Cat-Kabellänge (2-Paar-Betrieb, AWG24). Die gestrichelte Linie markiert die garantierte PD-Leistung von 12.95 W der Klasse af — darunter ist die Versorgung nicht mehr sicher.

Weitere Berechnungen für PoE-Extender · af

Passende Folgeberechnungen für diese Parameter-Kombination.

Schaltaktor für 230-V-Verbraucher

Geräte ohne PoE klassisch über Funk-Schaltaktor steuern

Leitungswiderstand-Rechner

Ohmscher Widerstand und Verlust beliebiger Cu-Leitungen

Bezugsquellen — passend zur Berechnung

Bezugsquellen für diese Anwendung

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.

Wie viele Geräte trägt mein PoE-Switch?

Kamera am PoE-Extender der Klasse 802.3af (PoE, Type 1) (15.4 W je Port) an einem 65-W-Switch-Budget. Maximal 4 Geräte — darüber schaltet der Switch nach Priorität Ports ab.

Geräte	Σ am Switch	Budget	Status
1 geplant	15,4 W	24 %	✓ im Budget
2	30,8 W	47 %	✓ im Budget
3	46,2 W	71 %	✓ im Budget
4	61,6 W	95 %	✓ im Budget

Maßgeblich ist das PoE-Gesamt-Budget des Switches, nicht die Port-Zahl. Grün = innerhalb des Budgets.

Wie weit reicht PoE über das Cat-Kabel?

Verfügbare Leistung am Endgerät über die Kabellänge (2-Paar-Betrieb). Bei 90 m kommen 14,6 W an (45,6 V) — ausreichend für die 12.95 W der Klasse.

Länge	Verlust	am Endgerät	Bewertung
10 m	0,09 W	15,3 W	✓ reicht
20 m	0,17 W	15,2 W	✓ reicht
30 m	0,26 W	15,1 W	✓ reicht
40 m	0,35 W	15,1 W	✓ reicht
50 m	0,43 W	15,0 W	✓ reicht
60 m	0,52 W	14,9 W	✓ reicht
70 m	0,61 W	14,8 W	✓ reicht
80 m	0,69 W	14,7 W	✓ reicht
90 m	0,78 W	14,6 W	✓ reicht
100 m	0,87 W	14,5 W	✓ reicht

Datenstrecke maximal 100 m. Verlust = I² · R_Schleife auf dem AWG24-Cat-Kabel.

Reicht Budget und Reichweite für mein Setup?

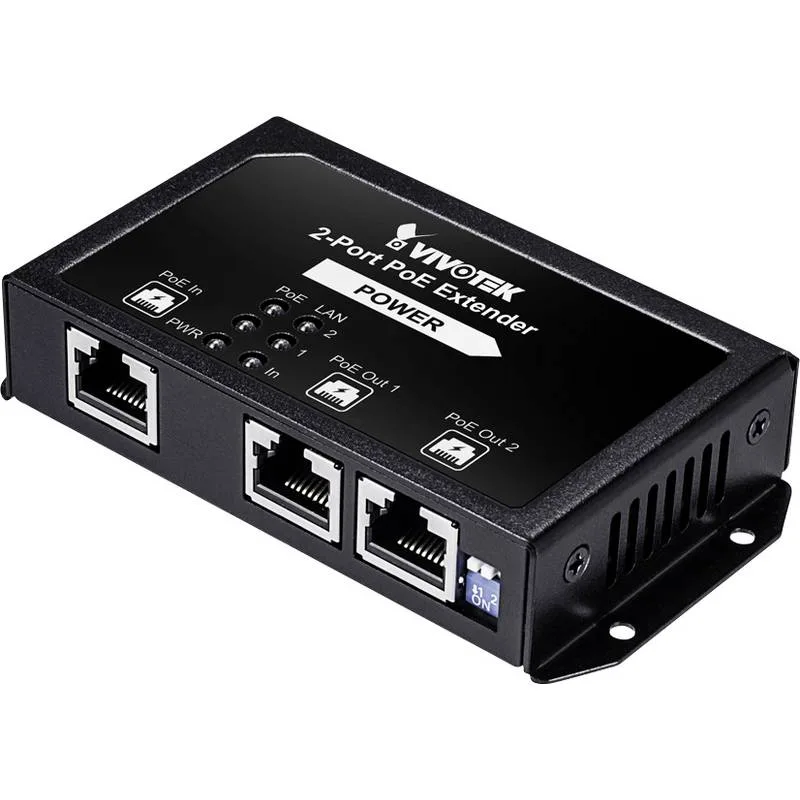

Soll eine Kamera weiter als 100 m vom Switch entfernt stehen, hilft kein dickeres Kabel — die Ethernet-Datenstrecke ist auf 100 m begrenzt. Die Lösung ist ein PoE-Extender (Repeater), der auf halber Strecke das Signal regeneriert und die Stromversorgung weiterreicht: Er wird selbst per PoE gespeist und gibt PoE an das nächste Segment ab. So lassen sich Strecken von 200, 300 Metern und mehr in 100-m-Abschnitten aufbauen. Jeder Extender verbraucht jedoch selbst etwas Leistung und reduziert die am Endgerät verfügbare Klasse — eine af-Quelle reicht nach zwei Extendern oft nicht mehr für eine at-Kamera. Die Reichweiten-Kurve zeigt die Versorgung innerhalb eines 100-m-Segments.

PoE unterscheidet zwei Leistungswerte: Der PSE (der Switch oder Injektor) stellt pro Port 15,4 W bereit, am PD (dem Endgerät) sind nach dem Kabelverlust-Budget garantierte 12,95 W nutzbar — das ist die Klasse 802.3af (PoE, Type 1). Für die Budget-Rechnung zählt der PSE-Wert: 1 Geräte × 15,4 W = 15,4 W gegen 65 W Switch-Budget, also 24 Prozent Auslastung. Der Switch trägt maximal 4 Geräte dieser Klasse.

Über die Kabellänge entsteht der zweite Engpass: Bei 90 m AWG24-Cat-Kabel im 2-Paar-Betrieb beträgt der Schleifenwiderstand rund 7,58 Ω. Bei dem Portstrom von 0,32 A fallen dort 0,78 W als Wärme ab — am Endgerät kommen 14,6 W an (45,6 V statt 48 V). Das deckt die 12,95 W der Geräteklasse.

In Summe ist dieses Setup tragfähig: Das Switch-Budget reicht für die geplanten Geräte und die Leistung kommt über die Kabellänge sauber am Endgerät an. Beim Erweitern gilt: Jedes zusätzliche Gerät zehrt am gemeinsamen Budget — vor dem Nachrüsten weiterer Kameras oder Access Points lohnt der Blick auf die verbleibenden 49,6 W Reserve.

PoE-Klasse und Setup-Daten

Anwendung	PoE über 100 m hinaus mit Extender/Repeater (Class af)
PoE-Klasse	802.3af (PoE, Type 1)
Leistung am PSE (Port)	15.4 W
Garantiert am PD	12.95 W
Switch-Budget	65 W
Geplante Geräte	1
Maximale Geräte	4
Kabellänge	90 m
Betriebsart	2-Paar (Mode A/B)
Schleifenwiderstand	7,58 Ω
Verfügbar am PD	14,6 W

Berechnet am 2026-05-30. PoE-Klassenwerte nach IEEE 802.3af/at/bt; Kabelverlust nach Ohmschem Gesetz (AWG24).

Berechnungsgrundlage

P_{l oss} = I^{2} \cdot R_{S c h l e i f e}, I = \frac{P _{P S E}}{48 V}

P_loss: Verlustleistung auf dem Cat-Kabel (W)
I: Portstrom (PSE-Leistung / 48 V) (A)
R_Schleife: Schleifenwiderstand des Cat-Kabels (Ω)
P_PSE: Leistung am Switch-Port je Klasse (W)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wie viele Kamera am PoE-Extender trägt ein 65-W-PoE-Switch?

Bei 15,4 W je Port (Klasse 802.3af (PoE, Type 1)) trägt ein 65-W-Budget maximal 4 Geräte. 1 Geräte belegen 15,4 W — 24 Prozent. Wichtig: Das PoE-Gesamt-Budget, nicht die Port-Zahl, ist die Grenze.

Warum liefert mein PoE-Switch nicht an allen Ports volle Leistung?

Weil das PoE-Gesamt-Budget meist kleiner ist als Port-Zahl × Port-Leistung. Ein 8-Port-Switch mit 65 W kann eben nicht 8 × 15,4 W = 123 W liefern. Übersteigt die Summe der angemeldeten Geräte das Budget, schaltet der Switch nach Priorität einzelne Ports ab oder herunter. Deshalb immer das Budget gegen die Geräte-Summe rechnen.

Wie weit reicht PoE der Klasse af über Cat-Kabel?

Die Datenstrecke ist auf 100 m begrenzt. Bei der Leistung kommt der Kabelverlust hinzu: Über 90 m im 2-Paar-Betrieb gehen 0,78 W verloren, am Endgerät bleiben 14,6 W. Die Norm definiert die garantierte PD-Leistung (12,95 W) bewusst niedriger als die PSE-Leistung (15,4 W), um genau diesen Verlust abzudecken.

Was ist der Unterschied zwischen af, at und bt (PoE, PoE+, PoE++)?

IEEE 802.3af (Type 1) liefert 12,95 W am Gerät, 802.3at (PoE+, Type 2) 25,5 W, 802.3bt Type 3 (PoE++) 51 W und Type 4 bis 71,3 W. af/at nutzen zwei Aderpaare, bt nutzt alle vier (4PPoE), was die Leistung erhöht und den Kabelverlust senkt. Das Endgerät und der Switch müssen dieselbe Klasse beherrschen.

Brauche ich einen managed Switch oder reicht ein Injektor?

Für ein einzelnes Gerät (z. B. eine Türstation oder eine entlegene Kamera) reicht ein PoE-Injektor, der einem normalen LAN-Port PoE hinzufügt. Sobald mehrere Geräte versorgt werden oder VLANs, Priorisierung und Überwachung gewünscht sind, ist ein managed PoE-Switch mit ausreichendem Gesamt-Budget die saubere Lösung.

Fachbegriffe in diesem Text

Leiterwiderstand R

Der elektrische Widerstand einer Leitung in Ohm — abhängig von Länge, Querschnitt, Leitfähig…

PoE

Power over Ethernet — Strom und Daten gemeinsam über ein Cat-Kabel, definiert in IEEE 802.3 …

Normative Grundlagen

IEEE 802.3af — PoE Type 1: 15,4 W am PSE, 12,95 W am PD
IEEE 802.3at — PoE+ Type 2: 30 W am PSE, 25,5 W am PD
IEEE 802.3bt — PoE++ Type 3/4: bis 90 W am PSE, bis 71,3 W am PD (4PPoE)

Die Klassen-Leistungswerte sind die in IEEE 802.3 festgelegten Referenzwerte und werden hier nur genannt, nicht als Norm-Tabelle reproduziert. Der Kabelverlust folgt dem Ohmschen Gesetz für AWG24-Cat-Kabel; im Zweifel gilt das Datenblatt des konkreten Switches und Endgeräts.
