9,3 A je Außenleiter: Drehstrommotor 5,5 kW
Leistung und Außenleiterstrom für Drehstrommotor 5,5 kW an 400 V Drehstrom — aus P = √3 · U · I · cos φ. Reine Physik, kein Norm-Modell.
Strom je Außenleiter
Kurzantwort
Laut Berechnung führt Drehstrommotor 5,5 kW an 400 V Drehstrom bei cos φ = 0,85 rund 9,3 A je Außenleiter — das entspricht 5,5 kW Wirkleistung (6,5 kVA Scheinleistung). Maßgeblich für Querschnitt und Absicherung ist der Außenleiterstrom von 9,3 A.
Grundlage: Dreiphasige Leistung: P = √3 · U · I · cos φ
Wie viel Strom bei welchem cos φ?
Verlauf von strom je außenleiter über den Leistungsfaktor cos φ für Drehstrommotor 5,5 kW. Bei fester Wirkleistung steigt der nötige Außenleiterstrom, je schlechter cos φ wird.
Bezugsquellen — passend zur Berechnung
Schutz, Steckvorrichtung und Zuleitung
Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

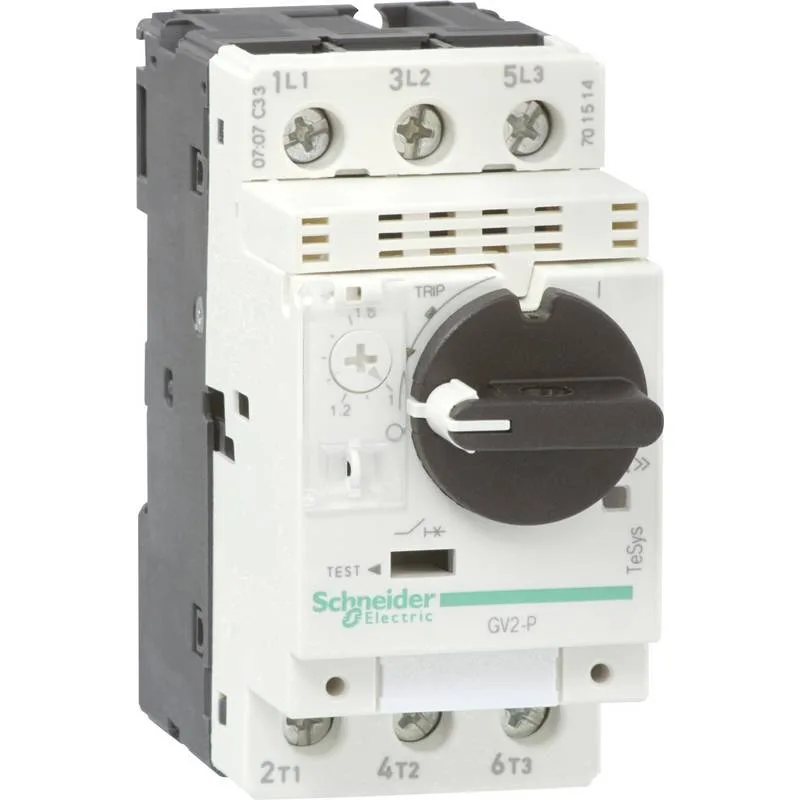

Motorschutzschalter (thermisch-magnetisch)
Schneider Electric GZ1E02 Motorschutzschalter 1 St.
ab 87,99 € Auf LagerBei Conrad ansehen → *
NYM-J 5×2,5 mm² (Drehstrom-Zuleitung)
Kopp 153210846 Mantelleitung NYM-J 5 G 2.5 mm² Grau 10 m
ab 73,99 € Auf LagerBei Conrad ansehen → *
* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.
Weitere Berechnungen für Drehstrommotor 5,5 kW
Passende Folgeberechnungen für diese Parameter-Kombination.
Wie wirkt der Leistungsfaktor auf Strom und Leistung?
Bei fester Wirkleistung von 5,5 kW steigt der nötige Außenleiterstrom, je schlechter cos φ wird.
| cos φ | Strom | Wirkleistung | Scheinleistung |
|---|---|---|---|
| 1,00 | 7,9 A | 5,5 kW | 5,5 kVA |
| 0,95 | 8,4 A | 5,5 kW | 5,8 kVA |
| 0,90 | 8,8 A | 5,5 kW | 6,1 kVA |
| 0,85 | 9,3 A | 5,5 kW | 6,5 kVA |
| 0,80 | 9,9 A | 5,5 kW | 6,9 kVA |
| 0,70 | 11,3 A | 5,5 kW | 7,9 kVA |
Was bedeutet das für Querschnitt und Absicherung?
Ein Asynchron-Drehstrommotor mit 5,5 kW Wellenleistung ist ein typischer Antrieb für Pumpen, Lüfter und Werkzeugmaschinen. Sein Leistungsfaktor liegt bei Nennlast um 0,85 und sinkt im Teillastbetrieb deutlich — entscheidend ist der Strom je Außenleiter, denn er bestimmt Querschnitt und Motorschutz. Der Anlaufstrom kann das Fünf- bis Achtfache des Nennstroms erreichen, weshalb der Motorschutzschalter auf den Nennstrom eingestellt, aber kurzzeitanlaufverträglich gewählt wird.
Die Werte folgen direkt aus der Drehstrom-Leistungsformel P = √3 · U · I · cos φ. Mit U = 400 V und cos φ = 0,85 ergibt sich ein Strom je Außenleiter von I = 9,3 A, eine Wirkleistung von 5,5 kW und eine Scheinleistung S = √3 · U · I = 6,5 kVA. Die Differenz zwischen kVA und kW ist Blindleistung, die das Kabel mitführt, ohne Arbeit zu verrichten.
Für die Praxis zählt der Außenleiterstrom von 9,3 A: Er bestimmt den Mindestquerschnitt der Zuleitung (thermisch und über den Spannungsfall) und den Nennstrom des Leitungsschutz- bzw. Motorschutzschalters. Den passenden Querschnitt liefert der Kabelquerschnitt-Rechner, die Schutzauslegung der Absicherungs-Rechner — beide mit diesem Strom als Eingangswert.
Der Leistungsfaktor wirkt direkt auf den Strom: Sinkt cos φ von 0,85 auf 0,80 — etwa bei einem Motor im Teillastbetrieb —, steigt der Außenleiterstrom bei gleicher Wirkleistung auf rund 9,9 A. Ein schlechter cos φ kostet also Querschnitt, ohne mehr nutzbare Leistung zu liefern; in der Industrie wird er deshalb über Kompensationsanlagen angehoben.
