Stromarten

Drehstrom

Auch bekannt als: Dreiphasen-Wechselstrom, 3-phasig, AC3, Starkstrom

Symbol

3~ oder AC3 V, 400 V Außenleiter-Außenleiter bei 50 Hz

Kurzantwort

Ein System aus drei um 120° phasenverschobenen Wechselströmen mit 400 V zwischen den Außenleitern — Grundlage der industriellen Energieversorgung.

Grundlage: Kategorie: Stromarten

Drehstrom-Leistungsrechner berechnen Spannungsabfall-Rechner berechnen Kabelquerschnitt-Rechner berechnen

Formel-Referenz

Δ U_{AC3} = \frac{3 \cdot L \cdot I \cdot cos φ}{κ \cdot A}

Ausführliche Definition

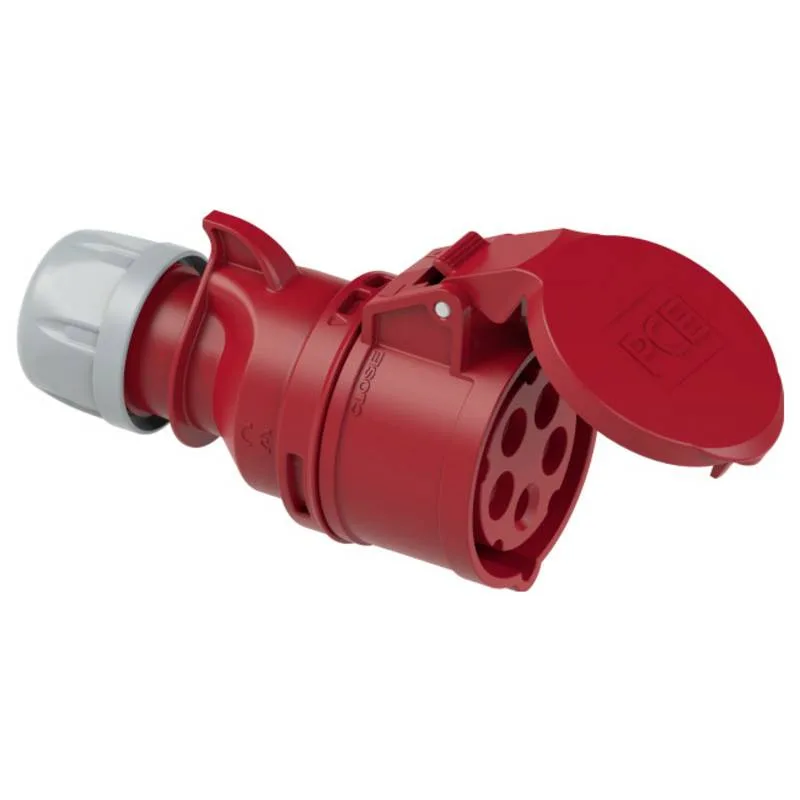

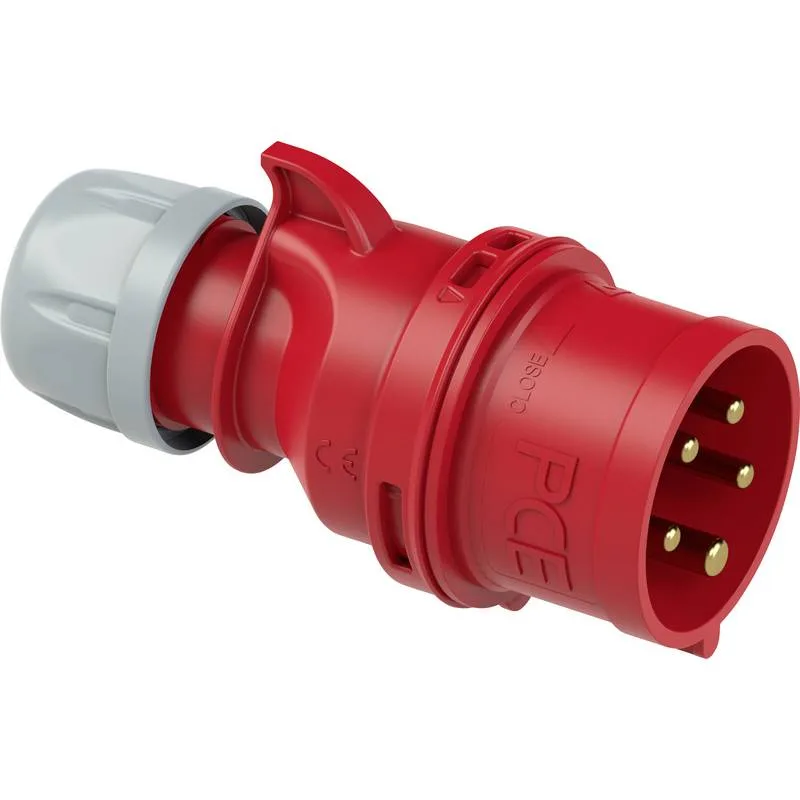

Drehstrom besteht aus drei Wechselspannungen, die um je 120° phasenverschoben sind — L1, L2 und L3. Zwischen zwei beliebigen Außenleitern liegen 400 V, zwischen einem Außenleiter und dem Neutralleiter 230 V. Die Summe der drei Ströme ist bei symmetrischer Last null, weshalb der Neutralleiter bei reinen Drehstromverbrauchern gar nicht belastet wird. Drehstrom überträgt bei gleichem Leiterquerschnitt die dreifache Leistung gegenüber einphasigem Wechselstrom und halbiert zugleich den Spannungsfall durch den √3-Faktor in der Formel. Er ist Standard für Herd, Durchlauferhitzer, größere Wallboxen, CEE-Industrieverbraucher und drehstrombetriebene Motoren.

Typische Werte und Bandbreite

Typischer Bereich	400 V zwischen Außenleitern (Deutschland)
Untergrenze	Nicht unter 400 V im Niederspannungsnetz
Obergrenze	bis 690 V in Industrienetzen, darüber Mittelspannung

Interaktive Grafik

Kurve zeigt die Wirkleistung P in kW als Funktion des Stroms je Außenleiter. Der Spannungs-Toggle vergleicht 400 V Drehstrom mit 230 V einphasig, der Slider passt cos φ an.

Drehstrom-Leistung gegen Strom — 400 V trägt das Dreifache

Strom je Außenleiter 16 AP = 10,5 kW

Marker: Strom je Außenleiter16 A

Spannung

cos φ0,95

Beispiel: bei Strom je Außenleiter = 16 A ergibt sich P = 10,5 kW.

Bei 400 V Drehstrom gilt P = √3 · U · I · cos φ — bei 16 A und cos φ = 0,95 sind das rund 10,5 kW. Einphasig an 230 V liefert derselbe Strom nur etwa 3,5 kW, also ein Drittel. Genau dieser √3-Faktor macht Drehstrom für Herd, Wallbox und Motoren unverzichtbar: dreifache Leistung bei gleichem Leiterstrom.

Anwendung in unseren Rechnern

Unsere Presets Wallbox 11 kW und 22 kW, Elektroherd, Wärmepumpe und Durchlauferhitzer nutzen Drehstrom mit 400 V. Der Strom je Außenleiter ist I = P / (√3 · U · cos φ). Im Spannungsabfall-Rechner wird der √3-Faktor automatisch angewendet; bei gleicher Leistung ergibt sich dadurch ein deutlich geringerer Spannungsfall als bei einphasiger Versorgung.

Drehstrom-Leistungsrechner berechnen Spannungsabfall-Rechner berechnen Kabelquerschnitt-Rechner berechnen

Häufige Missverständnisse

Häufige Verwechslung: 400 V ist die Außenleiter-Außenleiter-Spannung, nicht der Spannungsunterschied zwischen einem Phase und der Erde. Letzteres sind 230 V. Auch wird der √3-Faktor in der Leistungsformel oft vergessen — das führt zu 73 % zu hohen Ergebnissen.

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Warum ist 400 V = √3 · 230 V?

Geometrisch: Zwischen zwei um 120° phasenverschobenen Sinusspannungen mit je 230 V Effektivwert liegt eine Differenzspannung, die aus der Vektorsumme folgt. Der Faktor √3 ≈ 1,732 ergibt sich aus der Trigonometrie des gleichseitigen Dreiecks der Phasenzeiger.

Brauche ich für jede Wallbox Drehstrom?

Nicht zwingend. Wallboxen bis 7,4 kW sind auch einphasig möglich. Ab 11 kW ist Drehstrom praktisch Pflicht, weil einphasige 11-kW-Ladung über 48 A Strom erfordern würde — kein Kabel und keine Steckvorrichtung ist dafür ausgelegt. Drehstrom teilt die Last auf drei Phasen auf.

Was ist der Unterschied zwischen Drehstrom und Starkstrom?

In der Umgangssprache werden beide Begriffe synonym verwendet. Technisch korrekt ist Drehstrom: das dreiphasige Wechselstromsystem mit 400 V. Starkstrom ist kein normativer Begriff und wird in der Fachliteratur vermieden.

Siehe auch

Verwandte Begriffe im Lexikon.

Wechselstrom

Elektrischer Strom, dessen Richtung periodisch wechselt — in Deutschland 50-mal pro Sek…

Wirkleistung

Der Anteil der elektrischen Leistung, der tatsächlich in Arbeit oder Wärme umgesetzt wi…

cos φ

Der Leistungsfaktor gibt an, welcher Anteil der Scheinleistung als nutzbare Wirkleistun…
