0,8 % Spannungsfall: CEE 63 A bei 25 m

Q: Wie groß ist der Spannungsabfall bei CEE 63 A auf 25 m?

Bei 63 A Nennstrom durch 25 m NYY-J 5×16 mm² entsteht ein Spannungsabfall von 3,28 V — das sind 0,82 Prozent von 400 V dreiphasiger Drehstrom.

Q: Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 0,82 Prozent ist dieser Wert unter beiden Grenzen.

Q: Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für dreiphasiger Drehstrom: 63 A Strom, 16 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,9, Einfachlänge 25 m.

Q: Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 63 A und 25 m rund 229,5 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Q: Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 229,5 W auf rund 114,8 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

Q: H07RN-F oder NYY-J für CEE 63 A?

H07RN-F ist die flexible Gummischlauchleitung für mobilen Einsatz (Baustellen, Schweißgeräte, Maschinenumsetzung). NYY-J ist die PVC-Mantelleitung für feste Verlegung auf Kabeltrasse oder im Erdreich. Hier gerechnet mit NYY-J 5×16 mm²; NYY-J gibt bei fester Verlegung etwas besser Wärme ab.

Haben Sie bereits ein Kabel verlegt? Prüfen Sie hier, ob es für eine CEE 63-A-Steckverbinder dreiphasig (63 A, cosφ 0,90) ausreicht. Typisches Standardkabel: NYY-J 5×16 mm² · 63 A · Drehstrom 400 V

Spannungsfall bei 25 m

0,82 %

Absolut

3,28 V

Verlustleistung

229,5 W

Compliance

Norm-konform

Kurzantwort

Ihr NYY-J 5×16 mm²-Kabel hat bei 63 A und 25 m Leitungslänge einen Spannungsfall von 0,82 % (3,28 V). Das liegt innerhalb der 5 Prozent Empfehlung der DIN VDE 0100-520 — das Kabel ist für diese Anwendung zulässig.

Grundlage: DIN VDE 0100-520, physikalische Spannungsabfall-Formel

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Spannungsabfall-Kurve CEE 63 A (NYY-J 5×16 mm²)

Verlauf des relativen Spannungsabfalls über die einfache Leitungslänge für 63 A Nennstrom auf NYY-J 5×16 mm². Die gestrichelten Linien markieren die Compliance-Schwellen 3 % (Beleuchtung) und 5 % (Geräte) nach DIN VDE 0100-520.

Weitere Berechnungen für CEE 63 A

Passende Folgeberechnungen für diese Parameter-Kombination.

CEE 63 A neu auslegen — Kabelquerschnitt-Rechner

Normgerechte Auslegung nach Thermik + Spannungsfall für die CEE 63-A-Steckverbinder dreiphasig (63 A, cosφ 0,90)

Strombelastbarkeit 16 mm² im Schaltschrank

Wie viel Strom traegt dieser Querschnitt im Kabelkanal bei 55 °C?

Leitungsschutz für CEE 63 A

Charakteristik und Nennstrom nach DIN VDE 0100-430

Schleifenimpedanz CEE 63 A

Abschaltbedingung im TN-System nach DIN VDE 0100-410

Bezugsquellen für diese Anwendung

Typische Komponenten für diese Berechnung, mit aktuellen Bezugsquellen — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.

Wie viel Spannungsabfall habe ich bei welcher Länge?

Spannungsfall-Tabelle für NYY-J 5×16 mm² bei 63 A (CEE 63-A-Steckverbinder dreiphasig (63 A, cosφ 0,90)): Werte pro Leitungslänge von 5 m bis 50 m mit absoluter Spannungsdifferenz, Verlustleistung und Compliance-Bewertung. Auch bei 50 m bleibt die Kombination unter der 5 %-Grenze nach DIN VDE 0100-520.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
5 m	0,66 V	0,16 %	45,9 W	Licht & Geräte
10 m	1,31 V	0,33 %	91,8 W	Licht & Geräte
15 m	1,97 V	0,49 %	137,7 W	Licht & Geräte
20 m	2,62 V	0,66 %	183,6 W	Licht & Geräte
25 m	3,28 V	0,82 %	229,5 W	Licht & Geräte
30 m	3,93 V	0,98 %	275,4 W	Licht & Geräte
40 m	5,25 V	1,31 %	367,2 W	Licht & Geräte
50 m	6,56 V	1,64 %	459,0 W	Licht & Geräte

Gruen = unter 3 % (alle Anwendungen inkl. Beleuchtung) · Orange = unter 5 % (Geräte und Steckdosen) · Rot = über 5 % (nicht normkonform, Querschnitt erhöhen).

Ihr Kabel — reicht es für eine CEE 63 A?

Querschnitts-Vergleich bei 63 A und 25 m (CEE 63-A-Steckverbinder dreiphasig (63 A, cosφ 0,90)): 10 mm² → 1,3 % · 16 mm² → 0,8 % · 25 mm² → 0,5 % · 35 mm² → 0,4 %.

Kabelquerschnitt	Spannungsfall	Verlust	Status
10 mm² Cu	1,3 %	367 W	✓ Optimal
16 mm² Cu Standard	0,8 %	230 W	✓ Optimal
25 mm² Cu	0,5 %	147 W	✓ Optimal
35 mm² Cu	0,4 %	105 W	✓ Optimal

Bei 25 m Leitungslänge und 63 A. Für Neuauslegungen → Kabelquerschnitt-Rechner nutzen.

Ab welcher Länge wird es kritisch?

Licht-tauglich (< 3 %)

alle 50 m

Geräte-tauglich (< 5 %)

bis 50 m

Querschnitt erhöhen

—

Für die CEE 63-A-Steckverbinder dreiphasig (63 A, cosφ 0,90) mit NYY-J 5×16 mm² ist die Installation auf allen hier berechneten Längen unkritisch. Auch bei der maximal tabellierten Länge von 50 m bleibt die Installation innerhalb der 5-Prozent-Empfehlung.

Was heißt das für meine Installation?

CEE 63 A speist mittlere Industrielasten bis rund 39 kW — Großmaschinen, Pumpenaggregate, stationäre Schweißanlagen. Typische Leitungslängen innerhalb einer Werkhalle betragen 15 bis 50 m, entsprechend kritisch ist der Spannungsfall. NYY-J 5×16 mm² auf Kabeltrasse (Verlegeart E) ist gängige Praxis.

Auf 25 m Leitungslänge bei 63 A durch 16 mm² Kupfer bei einer Betriebstemperatur von 70 °C ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Drehstrom gilt ΔU = (√3 · L · I · cos φ) / (κ · A), wobei nur der Wirkstrom die Spannungsabfall-rechnung beeinflusst und der Rückleiter entfällt. Das Ergebnis: 3,28 V absoluter Spannungsabfall, 0,82 Prozent vom Nennwert.

Mit 0,82 Prozent bleibt die Leitung deutlich unter der strengen 3-Prozent-Empfehlung für Beleuchtungsstromkreise. Für die CEE 63 A-Anwendung ist diese Dimensionierung komfortabel, und auch eine Reserve für mögliche Verlängerungen ist vorhanden.

Die Verlustleistung des Leiters beträgt 229,5 W und wird als Wärme an die Umgebung abgegeben. Über eine Stunde Vollast entspricht das 0,230 kWh Wärmeverlust, die den Nutzungsgrad der Installation minimal, aber kumulativ spürbar reduzieren.

Eingangswerte und Konstanten

Anwendung	CEE 63-A-Steckverbinder dreiphasig (63 A, cosφ 0,90)
Kabeltyp	NYY-J 5×16 mm²

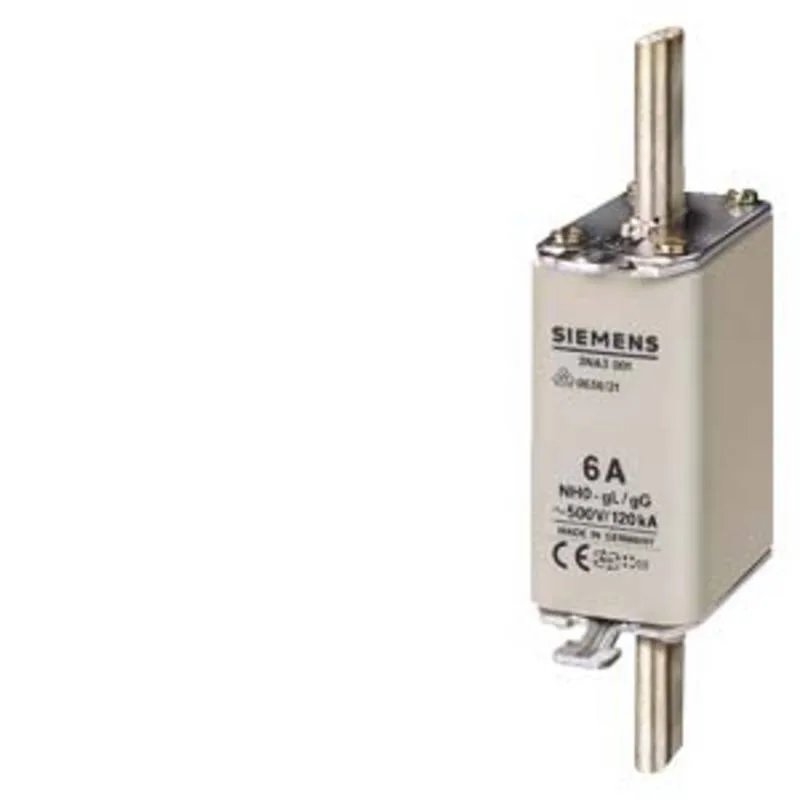

Empfohlene Absicherung	63 A Sicherung NH0
Leiterquerschnitt	16 mm²
Leitermaterial	Kupfer (Cu)
Nennstrom	63 A
Nennspannung	400 V
Stromart	Drehstrom 400 V
Leistungsfaktor cos φ	0,9
Leitertemperatur (angenommen)	70 °C
Leitfaehigkeit κ bei 70 °C	46,8 m/(Ω·mm²)

Berechnet am 2026-05-21. Grundlage: physikalische Spannungsabfall-Formel bei 70 °C Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{3 \cdot L \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsabfall auf der Leitung (V)
L: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor
κ: Spezifische Leitfaehigkeit bei Betriebstemperatur (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Temperaturabhaengigkeit der Leitfaehigkeit

κ (T) = \frac{κ _{20}}{1 + α \cdot ( T - 20 )}

κ_20: Cu 56 bzw. Al 35 (m/(Ω·mm²))
α: Cu 0,00393, Al 0,00403 (1/K)
T: Leitertemperatur (°C)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wie groß ist der Spannungsabfall bei CEE 63 A auf 25 m?

Bei 63 A Nennstrom durch 25 m NYY-J 5×16 mm² entsteht ein Spannungsabfall von 3,28 V — das sind 0,82 Prozent von 400 V dreiphasiger Drehstrom.

Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 0,82 Prozent ist dieser Wert unter beiden Grenzen.

Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für dreiphasiger Drehstrom: 63 A Strom, 16 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,9, Einfachlänge 25 m.

Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 63 A und 25 m rund 229,5 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 229,5 W auf rund 114,8 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

H07RN-F oder NYY-J für CEE 63 A?

H07RN-F ist die flexible Gummischlauchleitung für mobilen Einsatz (Baustellen, Schweißgeräte, Maschinenumsetzung). NYY-J ist die PVC-Mantelleitung für feste Verlegung auf Kabeltrasse oder im Erdreich. Hier gerechnet mit NYY-J 5×16 mm²; NYY-J gibt bei fester Verlegung etwas besser Wärme ab.

Fachbegriffe in diesem Text

Leitfähigkeit κ

Die Materialeigenschaft, die angibt, wie gut ein Leiter elektrischen Strom durchlässt — Kehr…

Spannungsfall ΔU

Die Differenz zwischen Eingangs- und Ausgangsspannung einer Leitung unter Belastung, verursa…

Verlustleistung P_v

Die Leistung, die als Wärme im Leiter in die Umgebung abgegeben wird und als Nutzenergie ver…

Verlegeart

Die standardisierte Bezeichnung, wie ein Kabel oder eine Leitung verlegt ist — entscheidend …

Leiterwiderstand R

Der elektrische Widerstand einer Leitung in Ohm — abhängig von Länge, Querschnitt, Leitfähig…

Normative Grundlagen

DIN VDE 0100-520 — Errichtung von Niederspannungsanlagen: Auswahl und Errichtung elektrischer Betriebsmittel, Kabel und Leitungen
DIN VDE 0100-410 — Schutz gegen elektrischen Schlag
IEC 60364-5-52 — Strombelastbarkeit elektrischer Leiter

Die Grenzwerte (3 Prozent für Beleuchtung, 5 Prozent für Geräte) sind Empfehlungen der DIN VDE 0100-520. In Sonderfaellen (z.B. Motorstart, Schutzpotentialausgleich) gelten abweichende Anforderungen.
