1,4 % Spannungsfall: Elektroherd bei 25 m

Haben Sie bereits ein Kabel verlegt? Prüfen Sie hier, ob es für eine Elektroherd dreiphasig (16 A) ausreicht. Typisches Standardkabel: NYM-J 5×2,5 mm² · 16 A · Drehstrom 400 V

Spannungsfall bei 25 m

1,41 %

Laut Berechnung 1,41 % bei 25 m — unkritisch, Reserve im 4-%-Budget für die Hauptleitung

Absolut: 5,63 V
Verlustleistung: 164,1 W
Bewertung: Unkritisch (≤ 3 %)

Kurzantwort

Ihr NYM-J 5×2,5 mm²-Kabel hat bei 16 A und 25 m Leitungslänge einen Spannungsfall von 1,41 % (5,63 V). Laut Berechnung ist das unkritisch: DIN VDE 0100-520 setzt vom Hausanschlusskasten bis zum Verbraucher höchstens 4 Prozent an, bis 3 Prozent im Stromkreis bleibt Reserve für die Hauptleitung.

Grundlage: DIN VDE 0100-520, physikalische Spannungsfall-Formel

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

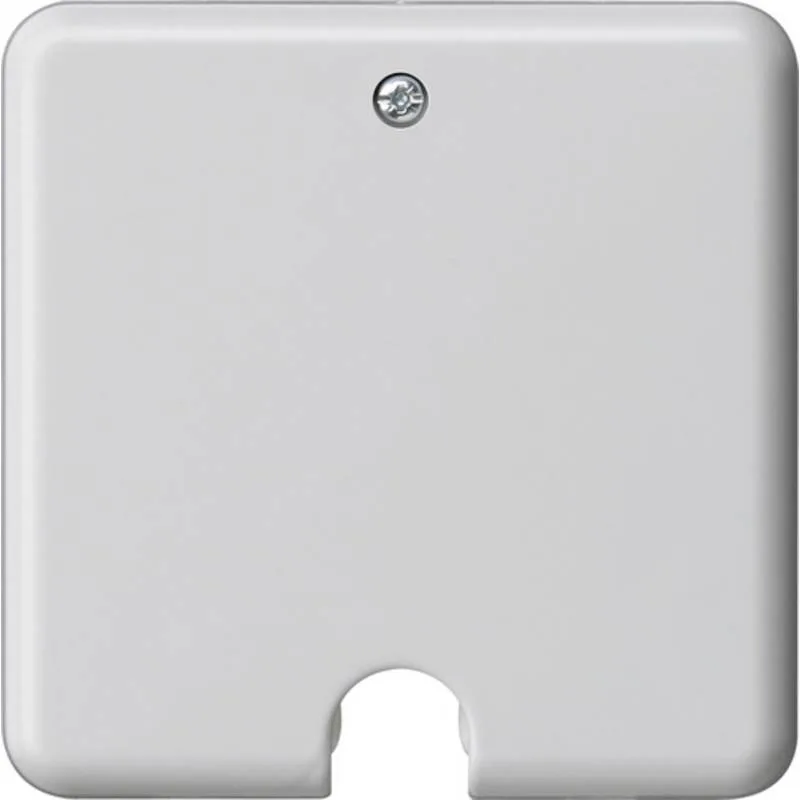

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 19.10.2026 — maßgeblich ist der Preis im Shop.

Spannungsfall nach Leitungslänge

Spannungsfall-Tabelle für NYM-J 5×2,5 mm² bei 16 A (Elektroherd dreiphasig (16 A)): Werte pro Leitungslänge von 5 m bis 50 m mit absoluter Spannungsdifferenz, Verlustleistung und Bewertung gegen die Grenzwerte. Auch bei 50 m bleibt die Kombination laut Berechnung im 4-%-Budget nach DIN VDE 0100-520 (Hausanschlusskasten bis Verbraucher).

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
5 m	1,13 V	0,28 %	32,8 W	Unkritisch
10 m	2,25 V	0,56 %	65,6 W	Unkritisch
15 m	3,38 V	0,84 %	98,5 W	Unkritisch
20 m	4,50 V	1,13 %	131,3 W	Unkritisch
25 m	5,63 V	1,41 %	164,1 W	Unkritisch
30 m	6,75 V	1,69 %	196,9 W	Unkritisch
40 m	9,00 V	2,25 %	262,5 W	Unkritisch
50 m	11,25 V	2,81 %	328,2 W	Unkritisch

Grün = bis 3 % (unkritisch, Reserve für die Hauptleitung) · Orange = über 3 % bis 4 % (knapp, nutzt den Großteil des 4-%-Budgets) · Rot = über 4 % (über dem Budget vom Hausanschlusskasten bis zum Verbraucher — größeren Querschnitt prüfen).

Eigene Werte durchrechnen

Der Rechner startet mit den Werten dieser Seite (Elektroherd, 2,5 mm², 25 m) — Länge, Querschnitt und Verbraucher lassen sich frei ändern, das Ergebnis aktualisiert sofort.

Spannungsfall-Diagnose

Kabel bereits verlegt? Prüfen Sie hier, ob Ihr vorhandenes Kabel für den geplanten Verbraucher ausreicht.

Schnell-Modus: Bestands-Diagnose — vorhandenes Kabel gegen den geplanten Verbraucher prüfen.

1. Ihr vorhandenes Kabel — welcher Querschnitt?

2. Was möchten Sie anschließen?

3. Leitungslänge

max 5.000 mmin 0,1 m

1 m100 m

Laut Berechnung unkritisch

NYM-J 5×2,5 mm² kommt bei 25 m und 16,0 A auf 1,4 % Spannungsfall — bis 3 % bleibt Reserve im 4-%-Budget der DIN VDE 0100-520 (Hausanschlusskasten bis Verbraucher). Der Spannungsfall hält bis rund 53 m unter 3 % und bis 71 m unter 4 %; thermisch trägt das Kabel laut Modell rund 23,3 A (Verlegeart C, 30 °C).

Spannungsfall

1,4%

Unkritisch — bis 3 %

Absolut: 5,63 V
Nennspannung: 400 V
Strom: 16,0 A
Querschnitt: 2,5 mm²
Belastbarkeit (C): 23,3 A
Verlustleistung: 164 W
Max. Länge bis 3 % / 4 %: 53 / 71 m

Passend zum Ergebnis · Werbe-Link *NYM-J 5×2,5 mm²ab 3,79 €/mPreis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 19.10.2026 — maßgeblich ist der Preis im Shop.

Reicht mein Kabel für Elektroherd?

Querschnitts-Vergleich bei 16 A und 25 m (Elektroherd dreiphasig (16 A)): 1,5 mm² → 2,3 % · 2,5 mm² → 1,4 % · 4 mm² → 0,9 % · 6 mm² → 0,6 %.

Kabelquerschnitt	Spannungsfall	Verlust	Belastbarkeit	Status
1,5 mm² Cu	2,3 %	274 W	17 A	Unkritisch
2,5 mm² Cu Standard	1,4 %	164 W	23 A	Unkritisch
4 mm² Cu	0,9 %	103 W	31 A	Unkritisch
6 mm² Cu	0,6 %	68 W	39 A	Unkritisch

Bei 25 m Leitungslänge und 16 A. Belastbarkeit laut Wärmebilanz-Modell bei 30 °C, Verlegeart C, ohne Häufung — liegt der Strom darüber, ist das Kabel thermisch überlastet, egal wie klein der Spannungsfall ist. Für Neuauslegungen → Kabelquerschnitt-Rechner nutzen.

Kritische Leitungslänge

Unkritisch (≤ 3 %)

alle 50 m

Im 4-%-Budget (≤ 4 %)

bis 50 m

Querschnitt prüfen

—

Für die Elektroherd dreiphasig (16 A) mit NYM-J 5×2,5 mm² bleibt der Spannungsfall laut Berechnung auf allen hier berechneten Längen bei höchstens 3 Prozent — mit Reserve für die Hauptleitung. Auch bei der maximal tabellierten Länge von 50 m bleibt der Stromkreis im 4-%-Budget — wie viel davon die Hauptleitung braucht, hängt von der Anlage ab.

Einordnung für die Installation

Ein handelsüblicher Elektroherd wird an einen Drehstromkreis mit 400 V und 16 A je Außenleiter angeschlossen. Die typische Anschlussleitung ist NYM-J 5×2,5 mm² von der Unterverteilung zur Herd-Anschlussdose, meist 3 bis 8 m Länge.

Auf 25 m Leitungslänge bei 16 A durch 2,5 mm² Kupfer bei einer Betriebstemperatur von 70 °C ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Drehstrom gilt ΔU = (√3 · ℓ · I · cos φ) / (κ · A), bezogen auf die Außenleiterspannung; bei symmetrischer Last führt der Neutralleiter keinen Strom. Das Ergebnis: 5,63 V absoluter Spannungsfall, 1,41 Prozent vom Nennwert.

Mit 1,41 Prozent bleibt der Stromkreis laut Berechnung bei höchstens 3 Prozent. DIN VDE 0100-520 setzt vom Hausanschlusskasten bis zum Verbraucher insgesamt höchstens 4 Prozent an — damit bleibt Reserve für Hauptleitung und Zählerplatz, die ihren Anteil vorher schon verbrauchen.

Die Verlustleistung der Leitung beträgt 164,1 W und wird als Wärme an die Umgebung abgegeben. Über eine Stunde Vollast entspricht das 0,164 kWh Wärmeverlust, die den Nutzungsgrad der Installation minimal, aber kumulativ spürbar reduzieren.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve Elektroherd (NYM-J 5×2,5 mm²)

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge für 16 A Nennstrom auf NYM-J 5×2,5 mm². Die gestrichelten Linien markieren 3 % (bis hier unkritisch, Reserve für die Hauptleitung) und das 4-%-Budget vom Hausanschlusskasten bis zum Verbraucher nach DIN VDE 0100-520.

Eingangswerte und Konstanten

Anwendung	Elektroherd dreiphasig (16 A)
Kabeltyp	NYM-J 5×2,5 mm²
Empfohlene Absicherung	B16 (3-polig)
Leiterquerschnitt	2,5 mm²
Leitermaterial	Kupfer (Cu)
Nennstrom	16 A
Nennspannung	400 V
Stromart	Drehstrom 400 V
Leistungsfaktor cos φ	0,95
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ bei 70 °C	46,8 m/(Ω·mm²)
Belastbarkeit 2,5 mm² (Verlegeart C, 30 °C)	23,3 A

Grundlage: physikalische Spannungsfall-Formel bei 70 °C Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{3 \cdot ℓ \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor
κ: Spezifische Leitfähigkeit bei Betriebstemperatur (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Temperaturabhängigkeit der Leitfähigkeit

κ (T) = \frac{κ _{20}}{1 + α \cdot ( T - 20 )}

κ_20: Cu 56 bzw. Al 35 (m/(Ω·mm²))
α: Cu 0,00393, Al 0,00403 (1/K)
T: Leitertemperatur (°C)

Normative Grundlagen

DIN VDE 0100-520 — Errichtung von Niederspannungsanlagen: Auswahl und Errichtung elektrischer Betriebsmittel, Kabel und Leitungen
DIN VDE 0100-410 — Schutz gegen elektrischen Schlag
IEC 60364-5-52 — Strombelastbarkeit elektrischer Leiter

DIN VDE 0100-520 (Abschnitt 525) setzt vom Hausanschlusskasten bis zum Anschlusspunkt des Verbrauchers höchstens 4 Prozent Spannungsfall an; die international genannten 3 Prozent für Licht und 5 Prozent für Geräte gelten in Deutschland nicht. Die Einstufung „unkritisch“ bis 3 Prozent je Stromkreis lässt Reserve für Hauptleitung und Zählerplatz. Für Motoren während des Anlaufs sind abweichende Werte zulässig.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wie groß ist der Spannungsfall bei Elektroherd auf 25 m?

Bei 16 A Nennstrom durch 25 m NYM-J 5×2,5 mm² entsteht ein Spannungsfall von 5,63 V — das sind 1,41 Prozent von 400 V dreiphasiger Drehstrom.

Wie viel Spannungsfall ist in Deutschland vorgesehen?

DIN VDE 0100-520 (Abschnitt 525) setzt vom Hausanschlusskasten bis zum Anschlusspunkt des Verbrauchers höchstens 4 Prozent an; die international genannten 3 Prozent für Licht und 5 Prozent für Geräte gelten in Deutschland nicht. Der einzelne Stromkreis teilt sich dieses Budget mit Hauptleitung und Zählerplatz. Mit 1,41 Prozent liegt dieser Stromkreis laut Berechnung bei höchstens 3 Prozent — mit Reserve für die Hauptleitung.

Wie wurde gerechnet?

Klassische Spannungsfall-Formel für dreiphasiger Drehstrom: 16 A Strom, 2,5 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,95, Einfachlänge 25 m.

Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 16 A und 25 m rund 164,1 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 164,1 W auf rund 82,0 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.
