KNX-Leitungslänge an der 1000-m-Segmentgrenze: 64 Geräte je Linie
Trägt das Netzteil KNX-Leitungslänge an der 1000-m-Segmentgrenze, und bleibt die Linie in den Topologie-Grenzen? Diese Seite prüft Strombudget und Topologie der KNX-Linie. Netzteil 640 mA · 10 mA je Gerät · 29 V Bus.
Netzteil-Auslastung (40 Geräte)
63 %
Laut Berechnung 63 % Netzteil-Auslastung bei 40 Geräten — 240 mA Reserve, Linienlänge und Segmentgröße bleiben in den Planungsgrenzen
- Max. Geräte
- 64
- Summen-Busstrom
- 400 mA
- Reserve
- 240 mA
- Topologie
- ok
Kurzantwort
Ein 640-mA-KNX-Netzteil trägt 64 Geräte bei 10 mA je Teilnehmer. 40 Geräte ziehen 400 mA — 63 % des Netzteils. Topologie (≤ 64 Geräte/Segment, 950 m Linie, 340 m bis zum fernsten Gerät): laut Berechnung eingehalten.
Grundlage: KNX-Netzteil 640 mA · Segment ≤ 64 Geräte · Linie 950 m
Stückliste zu dieser Berechnung
Werbe-Links *Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.
-
KNX-Busleitung (J-Y(St)Y 2×2×0,8) Hager TG018 Busleitung Y(ST)Y 2 x 2 x 0.8 mm² Grün 100 m ab 119,99 € auf Lager Preis bei Conrad prüfen → * -

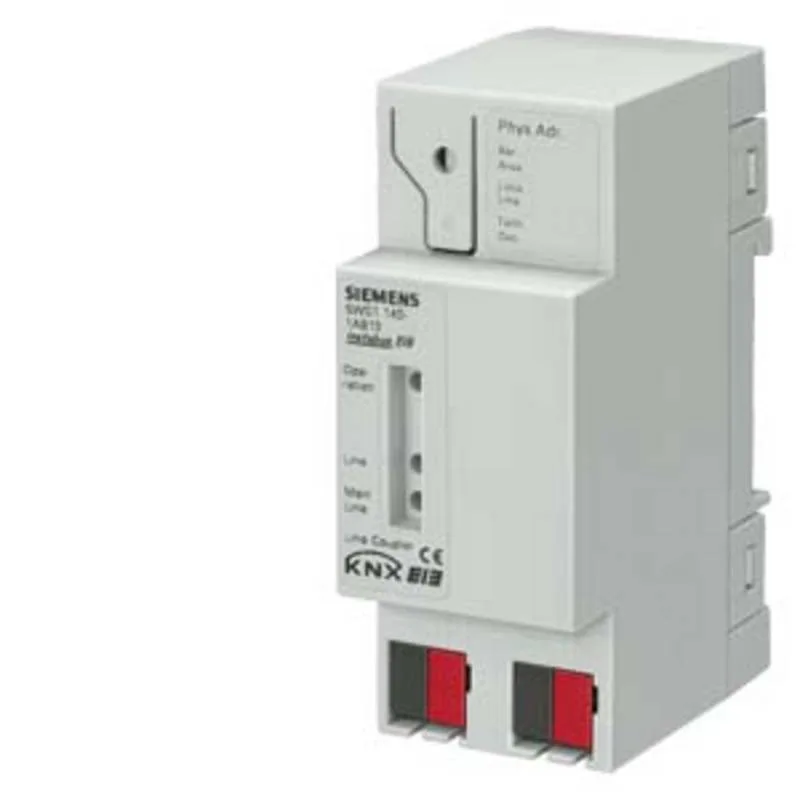

KNX-Linien-/Bereichskoppler, als Linienverstärker parametrierbar (Siemens N 140/13) Siemens Siemens-KNX 5WG11401AB13 Linienkoppler 5WG1140-1AB13 ab 255,00 € auf Lager Preis bei Conrad prüfen → *
* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 19.10.2026 — maßgeblich ist der Preis im Shop.
Wie viele KNX-Geräte trägt die Linie (Leitungslänge, 1000 m)?
Bei 10 mA je Gerät und einem 640-mA-Netzteil: Summen-Busstrom und Auslastung über die Geräte-Anzahl. Effektives Maximum 64 Geräte (Strombudget bzw. 64-Geräte-Segmentgrenze).
| Geräte | Σ Busstrom | Auslastung | Status |
|---|---|---|---|
| 1 | 10 mA | 2 % | im Budget |
| 2 | 20 mA | 3 % | im Budget |
| 3 | 30 mA | 5 % | im Budget |
| 4 | 40 mA | 6 % | im Budget |
| 5 | 50 mA | 8 % | im Budget |
| 6 | 60 mA | 9 % | im Budget |
| 7 | 70 mA | 11 % | im Budget |
| 8 | 80 mA | 13 % | im Budget |
| 9 | 90 mA | 14 % | im Budget |
| 10 | 100 mA | 16 % | im Budget |
| 11 | 110 mA | 17 % | im Budget |
| 12 | 120 mA | 19 % | im Budget |
| 13 | 130 mA | 20 % | im Budget |
| 14 | 140 mA | 22 % | im Budget |
| 15 | 150 mA | 23 % | im Budget |
| 16 | 160 mA | 25 % | im Budget |
| 17 | 170 mA | 27 % | im Budget |
| 18 | 180 mA | 28 % | im Budget |
| 19 | 190 mA | 30 % | im Budget |
| 20 | 200 mA | 31 % | im Budget |
| 21 | 210 mA | 33 % | im Budget |
| 22 | 220 mA | 34 % | im Budget |
| 23 | 230 mA | 36 % | im Budget |
| 24 | 240 mA | 38 % | im Budget |
| 25 | 250 mA | 39 % | im Budget |
| 26 | 260 mA | 41 % | im Budget |
| 27 | 270 mA | 42 % | im Budget |
| 28 | 280 mA | 44 % | im Budget |
| 29 | 290 mA | 45 % | im Budget |
| 30 | 300 mA | 47 % | im Budget |
| 31 | 310 mA | 48 % | im Budget |
| 32 | 320 mA | 50 % | im Budget |
| 33 | 330 mA | 52 % | im Budget |
| 34 | 340 mA | 53 % | im Budget |
| 35 | 350 mA | 55 % | im Budget |
| 36 | 360 mA | 56 % | im Budget |
| 37 | 370 mA | 58 % | im Budget |
| 38 | 380 mA | 59 % | im Budget |
| 39 | 390 mA | 61 % | im Budget |
| 40 geplant | 400 mA | 63 % | im Budget |
| 41 | 410 mA | 64 % | im Budget |
| 42 | 420 mA | 66 % | im Budget |
| 43 | 430 mA | 67 % | im Budget |
| 44 | 440 mA | 69 % | im Budget |
| 45 | 450 mA | 70 % | im Budget |
| 46 | 460 mA | 72 % | im Budget |
| 47 | 470 mA | 73 % | im Budget |
| 48 | 480 mA | 75 % | im Budget |
Grün = innerhalb Strombudget und 64-Geräte-Segmentgrenze. Realen Busstrom je Gerät aus dem Datenblatt summieren.
Leitungslänge, Schleifenwiderstand und Spannungsfall auf der Busleitung
Die Busleitung J-Y(St)Y 2×2×0,8 hat Adern mit 0,8 mm Durchmesser, also rund 0,50 mm² Kupfer. Hin- und Rückleiter zusammen ergeben 71 mΩ je Meter Entfernung. Die Tabelle zeigt, was das bis zur 350-m-Grenze zwischen Netzteil und Gerät bedeutet — als Spannungsfall, wenn 10 bzw. 20 Geräte mit je 10 mA am fernen Ende sitzen.
| Netzteil bis Gerät | Schleifenwiderstand | ΔU bei 100 mA | ΔU bei 200 mA | Anteil an 350 m |
|---|---|---|---|---|
| 50 m | 3,6 Ω | 0,4 V | 0,7 V | 14 % |
| 100 m | 7,1 Ω | 0,7 V | 1,4 V | 29 % |
| 200 m | 14,2 Ω | 1,4 V | 2,8 V | 57 % |
| 300 m | 21,3 Ω | 2,1 V | 4,3 V | 86 % |
| 350 m | 24,9 Ω | 2,5 V | 5,0 V | 100 % |
| 400 m | 28,4 Ω | 2,8 V | 5,7 V | 114 % |
R = 2 · ℓ / (κ · A) mit κ = 56 m/(Ω·mm²) für Kupfer bei 20 °C, ΔU = I · R. Der Bus liefert rund 29 V; welche Spannung ein Gerät mindestens braucht, steht in seinem Datenblatt. In der Praxis verteilen sich die Geräte über die Linie, der Spannungsfall bis zum letzten Gerät fällt dann kleiner aus als in der Tabelle.
Gesamtlänge der Linie gegen die 1000-m-Grenze
- 250 m Buskabel — 25 % der Grenze.
- 500 m Buskabel — 50 % der Grenze.
- 750 m Buskabel — 75 % der Grenze.
- 1000 m Buskabel — 100 % der Grenze, genau an der Grenze: keine Reserve für Nachrüstungen.
- 1250 m Buskabel — 125 % der Grenze: zweite Linie mit eigenem Netzteil oder Linienverstärker einplanen.
Eigene Werte durchrechnen
Netzteil-Größe, Geräte-Anzahl, Busstrom je Gerät und Leitungslängen lassen sich hier frei ändern — Auslastung, Reserve und Topologie-Prüfung aktualisieren sich sofort.
KNX-Netzteil & Topologie prüfen
Wie viele KNX-Geräte trägt das Netzteil, und bleibt die Linie in den Topologie-Grenzen?
Richtwert 10 mA; Geräte mit Display/Logik bis 20 mA und mehr
Leitungsweg vom Netzteil zum entferntesten Busgerät; zulässig sind rund 350 m. Steht das Netzteil am Ende der Linie, kann das fast die ganze Linienlänge sein.
Netzteil-Auslastung
Über 80 % Auslastung: Die Faustregel für den Erstausbau (70–80 %) lässt kaum Reserve für Erweiterungen.
Topologie
Laut Berechnung eingehalten- Summen-Busstrom
- 260 mA
- Reserve
- 60 mA
- Geräte / Segment
- 26 / 64
- max. Geräte (Strom)
- 32
- Linie / zum fernsten Gerät
- 220 / 110 m
KNX-TP1: max. 64 Geräte je Segment, rund 1.000 m Linie, rund 350 m vom Netzteil zum fernsten Gerät. Effektives Maximum = min(Strombudget, 64).
Leitungslänge der KNX-Linie
Geräte / Segment
40 / 64
im Limit
Linienlänge
950 / 1000 m
im Limit
Netzteil ↔ Gerät
340 / 350 m
im Limit
KNX-TP1-Planungsgrenzen: max. 64 Geräte je Segment, rund 1000 m Gesamt-Linie, rund 350 m Netzteil↔Gerät.
Bewertung von Netzteil und Topologie
Neben der Geräte-Zahl begrenzt KNX die Leitungslänge: Ein Liniensegment darf insgesamt rund 1000 m Buskabel umfassen, zwischen Netzteil und dem entferntesten Gerät dürfen es höchstens etwa 350 m sein, und zwischen zwei beliebigen Geräten maximal rund 700 m. Diese Grenzen sichern die Signalqualität und die Spannungsversorgung am Bus-Ende. In weitläufigen Gebäuden, langen Riegeln oder über mehrere Stockwerke werden sie real — dann hilft kein dickeres Kabel, sondern eine zweite Linie mit eigenem Netzteil oder ein Linienverstärker, der das Segment elektrisch auftrennt. Wer die 1000-m-Grenze ignoriert, riskiert Telegramm-Wiederholungen und sporadische Ausfälle am Linienende.
Das Strombudget ist eine einfache Summe: 40 Geräte × 10 mA = 400 mA Busstrom gegen 640 mA Netzteil-Nennstrom, also 63 Prozent Auslastung. Rein vom Strom her trägt dieses Netzteil 64 Geräte; effektiv sind es 64, weil ein Liniensegment auf 64 Busteilnehmer begrenzt ist. Es bleiben 240 mA Reserve für spätere Geräte.
Die zweite Dimension ist die Topologie: KNX TP1 erlaubt je Liniensegment rund 1000 m Gesamt-Leitungslänge und maximal etwa 350 m vom Netzteil zum entferntesten Gerät. Hier sind es 950 m Linie und 340 m bis zum fernsten Teilnehmer — beides innerhalb der Grenzen. Bus-Spannung sind nominal 29 V DC; das KNX-Netzteil enthält die nötige Drossel zur Telegramm-Entkopplung bereits.
Laut Berechnung passen Strombudget, Segment-Grenze und Leitungslängen zusammen, und mit 63 Prozent bleibt das Netzteil innerhalb der Faustregel, im Erstausbau nicht über 70 bis 80 Prozent auszulasten — so bleibt Luft für Nachrüstungen, ohne das Netzteil später im laufenden Betrieb tauschen zu müssen.
Rechenweg, Annahmen und Normbezug Diagramm, Linien-Daten, Formel, Grundlagen
Summierter Busstrom über die Anzahl der Geräte bei 10 mA je Teilnehmer. Die gestrichelte Linie markiert den Netzteil-Nennstrom von 640 mA — darüber ist das Netzteil überlastet.
KNX-Linie und Netzteil-Daten
| Anwendung | KNX-Leitungslänge an der 1000-m-Segmentgrenze |
|---|---|
| Netzteil-Nennstrom | 640 mA |
| Geplante Geräte | 40 |
| Busstrom je Gerät | 10 mA |
| Summen-Busstrom | 400 mA |
| Maximale Geräte (Strom) | 64 |
| Maximale Geräte (effektiv) | 64 |
| Reserve | 240 mA |
| Leitungslänge Linie | 950 m |
| Netzteil ↔ fernstes Gerät | 340 m |
| Bus-Spannung | 29 V DC |
KNX-Planungswerte nach Angaben der KNX Association; Busströme je Gerät als Datenblatt-Richtwerte.
Berechnungsgrundlage
- I_bus
- Summen-Busstrom der Linie (mA)
- n
- Anzahl Busgeräte
- I_Gerät
- mittlerer Busstrom je Gerät (mA)
- I_Netzteil
- Netzteil-Nennstrom (mA)
Berechnungsgrundlage
Das Strombudget ist die Summe der Geräte-Busströme gegen den Netzteil-Nennstrom (I_bus = n · I_Gerät). Die effektive Geräte-Zahl ist das Minimum aus Strombudget und der KNX-Segmentgrenze von 64 Busteilnehmern.
Normative Grundlagen
Für das Bus-Strombudget gibt es keine DIN- oder VDE-Norm, gegen die diese Seite prüfen könnte. Maßgeblich sind die von der KNX Association publizierten Planungs-Grundlagen: Bus-Spannung, Netzteil-Nennströme sowie die Segment- und Längengrenzen. Sie werden hier referenziert, nicht als Tabelle reproduziert.
Der mittlere Busstrom von 10 mA je Teilnehmer, mit dem diese Seite rechnet, ist ein Datenblatt-Richtwert. Für eine belastbare Planung gehört der reale Wert jedes einzelnen Geräts in die Summe — Displays, Wetterstationen und Aktoren mit Rückmeldung liegen deutlich darüber. Nicht erfasst ist die 230-V-Seite des Netzteils: Zuleitung, Absicherung und Verteilereinbau folgen den allgemeinen Errichtungsbestimmungen und gehören in die Hand einer Elektrofachkraft.
