KNX-Liniensegment am 64-Geräte-Limit: 64 Geräte je Linie

Trägt das Netzteil KNX-Liniensegment am 64-Geräte-Limit, und bleibt die Linie in den Topologie-Grenzen? Diese Seite prüft Strombudget und Topologie der KNX-Linie. Netzteil 640 mA · 9 mA je Gerät · 29 V Bus.

Netzteil-Auslastung (64 Geräte)

90 %

Laut Berechnung 90 % Netzteil-Auslastung bei 64 Geräten — 64 mA Reserve, aber die Segmentgrenze von 64 Geräten ist erreicht; weitere Teilnehmer brauchen eine eigene Linie

Max. Geräte: 64
Summen-Busstrom: 576 mA
Reserve: 64 mA
Topologie: ok

Kurzantwort

Ein 640-mA-KNX-Netzteil trägt 64 Geräte bei 9 mA je Teilnehmer. 64 Geräte ziehen 576 mA — 90 % des Netzteils. Topologie (≤ 64 Geräte/Segment, 700 m Linie, 300 m bis zum fernsten Gerät): laut Berechnung eingehalten.

Grundlage: KNX-Netzteil 640 mA · Segment ≤ 64 Geräte · Linie 700 m

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

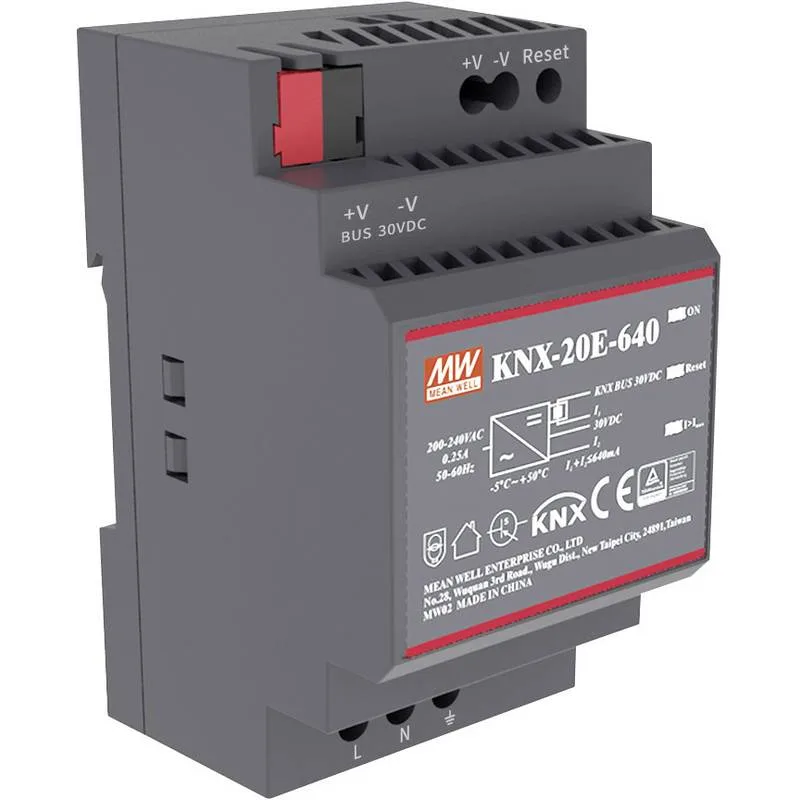

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 19.10.2026 — maßgeblich ist der Preis im Shop.

Wie viele KNX-Geräte trägt die Linie (Segment, 64 Geräte)?

Bei 9 mA je Gerät und einem 640-mA-Netzteil: Summen-Busstrom und Auslastung über die Geräte-Anzahl. Effektives Maximum 64 Geräte (Strombudget bzw. 64-Geräte-Segmentgrenze).

Geräte	Σ Busstrom	Auslastung	Status
1	9 mA	1 %	im Budget
2	18 mA	3 %	im Budget
3	27 mA	4 %	im Budget
4	36 mA	6 %	im Budget
5	45 mA	7 %	im Budget
6	54 mA	8 %	im Budget
7	63 mA	10 %	im Budget
8	72 mA	11 %	im Budget
9	81 mA	13 %	im Budget
10	90 mA	14 %	im Budget
11	99 mA	15 %	im Budget
12	108 mA	17 %	im Budget
13	117 mA	18 %	im Budget
14	126 mA	20 %	im Budget
15	135 mA	21 %	im Budget
16	144 mA	23 %	im Budget
17	153 mA	24 %	im Budget
18	162 mA	25 %	im Budget
19	171 mA	27 %	im Budget
20	180 mA	28 %	im Budget
21	189 mA	30 %	im Budget
22	198 mA	31 %	im Budget
23	207 mA	32 %	im Budget
24	216 mA	34 %	im Budget
25	225 mA	35 %	im Budget
26	234 mA	37 %	im Budget
27	243 mA	38 %	im Budget
28	252 mA	39 %	im Budget
29	261 mA	41 %	im Budget
30	270 mA	42 %	im Budget
31	279 mA	44 %	im Budget
32	288 mA	45 %	im Budget
33	297 mA	46 %	im Budget
34	306 mA	48 %	im Budget
35	315 mA	49 %	im Budget
36	324 mA	51 %	im Budget
37	333 mA	52 %	im Budget
38	342 mA	53 %	im Budget
39	351 mA	55 %	im Budget
40	360 mA	56 %	im Budget
41	369 mA	58 %	im Budget
42	378 mA	59 %	im Budget
43	387 mA	60 %	im Budget
44	396 mA	62 %	im Budget
45	405 mA	63 %	im Budget
46	414 mA	65 %	im Budget
47	423 mA	66 %	im Budget
48	432 mA	68 %	im Budget
49	441 mA	69 %	im Budget
50	450 mA	70 %	im Budget
51	459 mA	72 %	im Budget
52	468 mA	73 %	im Budget
53	477 mA	75 %	im Budget
54	486 mA	76 %	im Budget
55	495 mA	77 %	im Budget
56	504 mA	79 %	im Budget
57	513 mA	80 %	im Budget
58	522 mA	82 %	im Budget
59	531 mA	83 %	im Budget
60	540 mA	84 %	im Budget
61	549 mA	86 %	im Budget
62	558 mA	87 %	im Budget
63	567 mA	89 %	im Budget
64 geplant	576 mA	90 %	im Budget

Grün = innerhalb Strombudget und 64-Geräte-Segmentgrenze. Realen Busstrom je Gerät aus dem Datenblatt summieren.

Weitere Belegungen eines 640-mA-Netzteils

Dasselbe Netzteil, drei typische Ausbaustufen — gerechnet mit derselben Strombudget- und Topologie-Prüfung wie oben.

Belegung	Geräte	Σ Busstrom	Auslastung	Reserve
Großes Einfamilienhaus mit Vollausstattung	48 × 10 mA	480 mA	75 %	160 mA
Mehrere Linien mit Linienkopplern	55 × 10 mA	550 mA	86 %	90 mA
Netzteil mit Reserve für spätere Erweiterung	40 × 10 mA	400 mA	63 %	240 mA

Großes Einfamilienhaus mit Vollausstattung

48 Geräte · 480 mA von 640 mA · Linie 450 m (Grenze 1000 m) · Netzteil bis fernstes Gerät 220 m (Grenze 350 m)

Bei einer Vollausstattung mit vielen Tastsensoren, umfangreicher Beschattung, Einzelraumregelung und Visualisierung wird das 640-mA-Netzteil gebraucht. Rein vom Strom her trüge es rund 64 Geräte — und genau hier trifft das Strombudget auf die zweite Grenze: KNX erlaubt maximal 64 Busteilnehmer je Liniensegment ohne Linienverstärker. Das 640-mA-Netzteil ist also so dimensioniert, dass es ein voll belegtes Segment versorgen kann. Wer darüber hinaus will, teilt die Installation in mehrere Linien mit eigenen Netzteilen und koppelt sie über Linienkoppler — das ist der natürliche Skalierungsschritt großer KNX-Anlagen und entkoppelt zugleich den Bus-Traffic der Bereiche.

Mehrere Linien mit Linienkopplern

55 Geräte · 550 mA von 640 mA · Linie 600 m (Grenze 1000 m) · Netzteil bis fernstes Gerät 280 m (Grenze 350 m)

Sobald eine Anlage über 64 Geräte oder über die Längengrenzen hinauswächst, wird in mehrere Linien aufgeteilt. Jede Linie bekommt ihr eigenes Netzteil und hängt über einen Linienkoppler an der übergeordneten Hauptlinie; mehrere Bereiche koppeln über Bereichskoppler. Diese Baumstruktur ist das Rückgrat jeder größeren KNX-Installation: Sie hält den Bus-Traffic lokal (ein Koppler filtert Telegramme), erhöht die Ausfallsicherheit und erlaubt insgesamt theoretisch über 50.000 Geräte. Jede einzelne Linie folgt aber denselben Regeln wie hier gerechnet — eigenes Netzteil, maximal 64 Geräte (mit Verstärkern mehr), eingehaltene Leitungslängen. Die Budget-Matrix gilt also pro Linie.

Netzteil mit Reserve für spätere Erweiterung

40 Geräte · 400 mA von 640 mA · Linie 400 m (Grenze 1000 m) · Netzteil bis fernstes Gerät 180 m (Grenze 350 m)

Eine KNX-Anlage lebt 20 Jahre und wächst mit den Anforderungen. Deshalb plant man das Netzteil nicht knapp auf die heutige Geräte-Zahl, sondern mit Reserve: Wer ein 640-mA-Netzteil mit zunächst 40 Geräten (400 mA) belegt, behält rund 240 mA — gut 30 Prozent — für spätere Taster, Sensoren oder Aktoren frei. Diese Reserve kostet beim Erstausbau wenig, erspart aber den späteren Netzteil-Tausch im laufenden Betrieb. Als Faustregel sollte ein KNX-Netzteil im Erstausbau nicht über 70 bis 80 Prozent ausgelastet sein. Die Budget-Matrix zeigt, ab welcher Geräte-Zahl die Reserve aufgebraucht ist und ein größeres Netzteil oder eine zweite Linie fällig wird.

Eigene Werte durchrechnen

Netzteil-Größe, Geräte-Anzahl, Busstrom je Gerät und Leitungslängen lassen sich hier frei ändern — Auslastung, Reserve und Topologie-Prüfung aktualisieren sich sofort.

KNX-Netzteil & Topologie prüfen

Wie viele KNX-Geräte trägt das Netzteil, und bleibt die Linie in den Topologie-Grenzen?

Netzteil-Nennstrom

Anzahl Busgeräte

max 128 Gerätemin 1 Geräte

Geräte

1 Geräte64 Geräte

Busstrom je Gerät

max 50 mAmin 1 mA

5 mA25 mA

Richtwert 10 mA; Geräte mit Display/Logik bis 20 mA und mehr

Leitungslänge der Linie

max 1.200 mmin 5 m

20 m1.000 m

Netzteil → fernstes Gerät

max 1.200 mmin 1 m

5 m500 m

Leitungsweg vom Netzteil zum entferntesten Busgerät; zulässig sind rund 350 m. Steht das Netzteil am Ende der Linie, kann das fast die ganze Linienlänge sein.

Netzteil-Auslastung

81%

32 Geräte tragbar

Über 80 % Auslastung: Die Faustregel für den Erstausbau (70–80 %) lässt kaum Reserve für Erweiterungen.

Topologie

Laut Berechnung eingehalten

Summen-Busstrom: 260 mA
Reserve: 60 mA
Geräte / Segment: 26 / 64
max. Geräte (Strom): 32
Linie / zum fernsten Gerät: 220 / 110 m

KNX-TP1: max. 64 Geräte je Segment, rund 1.000 m Linie, rund 350 m vom Netzteil zum fernsten Gerät. Effektives Maximum = min(Strombudget, 64).

Leitungslänge der KNX-Linie

Geräte / Segment

64 / 64

im Limit

Linienlänge

700 / 1000 m

im Limit

Netzteil ↔ Gerät

300 / 350 m

im Limit

KNX-TP1-Planungsgrenzen: max. 64 Geräte je Segment, rund 1000 m Gesamt-Linie, rund 350 m Netzteil↔Gerät.

Bewertung von Netzteil und Topologie

Ein KNX-Liniensegment darf ohne Linienverstärker maximal 64 Busteilnehmer enthalten — eine elektrische Grenze der Buslast je Segment, keine Grenze der Adressierung (adressierbar sind je Linie deutlich mehr Teilnehmer) und auch nicht die Grenze des Strombudgets. Wer ein Segment bis an dieses Limit füllt, muss zweierlei sicherstellen: Erstens ein Netzteil, das den Summenstrom trägt (bei 64 Geräten und 9 mA sind das 576 mA, also ein 640-mA-Netzteil), und zweitens die Einhaltung der Leitungslängen. Das voll belegte Segment ist der Punkt, an dem die Planung über Linienverstärker (bis zu drei je Linie, also bis 256 Geräte) oder eine Aufteilung in mehrere Linien entscheidet. Beides ist eine bewusste Architektur-Entscheidung, die früh in der Projektierung fällt.

Das Strombudget ist eine einfache Summe: 64 Geräte × 9 mA = 576 mA Busstrom gegen 640 mA Netzteil-Nennstrom, also 90 Prozent Auslastung. Rein vom Strom her trägt dieses Netzteil 71 Geräte; effektiv sind es 64, weil ein Liniensegment auf 64 Busteilnehmer begrenzt ist. Es bleiben 64 mA Reserve für spätere Geräte.

Die zweite Dimension ist die Topologie: KNX TP1 erlaubt je Liniensegment rund 1000 m Gesamt-Leitungslänge und maximal etwa 350 m vom Netzteil zum entferntesten Gerät. Hier sind es 700 m Linie und 300 m bis zum fernsten Teilnehmer — beides innerhalb der Grenzen. Bus-Spannung sind nominal 29 V DC; das KNX-Netzteil enthält die nötige Drossel zur Telegramm-Entkopplung bereits.

Laut Berechnung werden Strombudget, Segment-Grenze und Leitungslängen eingehalten — mit 90 Prozent liegt das Netzteil aber über der Faustregel, im Erstausbau nicht mehr als 70 bis 80 Prozent zu belegen. Für spätere Erweiterungen bleibt damit kaum Reserve; das nächstgrößere Netzteil oder eine zweite Linie schafft Luft.

Rechenweg, Annahmen und Normbezug Diagramm, Linien-Daten, Formel, Grundlagen

KNX-Strombudget — Summen-Busstrom über die Geräte-Anzahl (640 mA)

Summierter Busstrom über die Anzahl der Geräte bei 9 mA je Teilnehmer. Die gestrichelte Linie markiert den Netzteil-Nennstrom von 640 mA — darüber ist das Netzteil überlastet.

KNX-Linie und Netzteil-Daten

Anwendung	KNX-Liniensegment am 64-Geräte-Limit
Netzteil-Nennstrom	640 mA
Geplante Geräte	64
Busstrom je Gerät	9 mA
Summen-Busstrom	576 mA
Maximale Geräte (Strom)	71
Maximale Geräte (effektiv)	64
Reserve	64 mA
Leitungslänge Linie	700 m
Netzteil ↔ fernstes Gerät	300 m
Bus-Spannung	29 V DC

KNX-Planungswerte nach Angaben der KNX Association; Busströme je Gerät als Datenblatt-Richtwerte.

Berechnungsgrundlage

I_{b u s} = n \cdot I_{Ger a ¨ t} \leq I_{N e t z t e i l}

I_bus: Summen-Busstrom der Linie (mA)
n: Anzahl Busgeräte
I_Gerät: mittlerer Busstrom je Gerät (mA)
I_Netzteil: Netzteil-Nennstrom (mA)

Berechnungsgrundlage

Das Strombudget ist die Summe der Geräte-Busströme gegen den Netzteil-Nennstrom (I_bus = n · I_Gerät). Die effektive Geräte-Zahl ist das Minimum aus Strombudget und der KNX-Segmentgrenze von 64 Busteilnehmern.

Normative Grundlagen

Für das Bus-Strombudget gibt es keine DIN- oder VDE-Norm, gegen die diese Seite prüfen könnte. Maßgeblich sind die von der KNX Association publizierten Planungs-Grundlagen: Bus-Spannung, Netzteil-Nennströme sowie die Segment- und Längengrenzen. Sie werden hier referenziert, nicht als Tabelle reproduziert.

Der mittlere Busstrom von 9 mA je Teilnehmer, mit dem diese Seite rechnet, ist ein Datenblatt-Richtwert. Für eine belastbare Planung gehört der reale Wert jedes einzelnen Geräts in die Summe — Displays, Wetterstationen und Aktoren mit Rückmeldung liegen deutlich darüber. Nicht erfasst ist die 230-V-Seite des Netzteils: Zuleitung, Absicherung und Verteilereinbau folgen den allgemeinen Errichtungsbestimmungen und gehören in die Hand einer Elektrofachkraft.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wie viele Geräte trägt ein 640-mA-KNX-Netzteil?

Bei einem Planungs-Richtwert von 9 mA je Gerät trägt ein 640-mA-Netzteil rund 71 Geräte aus dem Strombudget. Begrenzend ist zusätzlich die KNX-Segmentgrenze von 64 Busteilnehmern — effektiv sind es also 64. Für eine belastbare Planung den realen Busstrom je Gerät aus dem Datenblatt summieren.

Wie viel Strom zieht ein KNX-Gerät aus dem Bus?

Einfache Geräte wie Taster oder Aktoren ziehen oft 5 bis 10 mA, Geräte mit Display, Touch-Oberfläche oder IP-Logik 20 mA und mehr. Der pauschale Daumenwert von 10 mA je Gerät ist nur ein Startpunkt; der genaue Wert steht im Datenblatt als „Busstrom" oder „Stromaufnahme über KNX". Bei vielen strom-intensiven Geräten sinkt die tragbare Teilnehmer-Zahl deutlich.

Wie lang darf eine KNX-Linie sein?

Ein KNX-TP1-Liniensegment darf insgesamt rund 1000 m Buskabel umfassen. Zwischen Netzteil und dem entferntesten Gerät dürfen es höchstens etwa 350 m sein, zwischen zwei beliebigen Geräten maximal rund 700 m. Diese Grenzen sichern Signalqualität und Spannungsversorgung. Werden sie erreicht, hilft eine zweite Linie oder ein Linienverstärker — kein dickeres Kabel.

Was passiert, wenn ich mehr als 64 Geräte brauche?

Ein Liniensegment ist auf 64 Busteilnehmer begrenzt. Mit bis zu drei Linienverstärkern lässt sich eine Linie auf bis zu 256 Geräte erweitern; darüber teilt man in mehrere Linien mit eigenen Netzteilen auf, gekoppelt über Linien- und Bereichskoppler. Diese Baumstruktur ist das Rückgrat großer KNX-Anlagen und hält den Bus-Traffic lokal.

Braucht jede KNX-Linie ein eigenes Netzteil?

Ja. Jedes Liniensegment braucht mindestens ein eigenes KNX-Netzteil mit integrierter Drossel; bei langen oder stark belegten Segmenten sind laut KNX-Planungsrichtlinien bis zu zwei Netzteile je Segment zulässig, die dann einen Mindestabstand zueinander einhalten müssen (Herstellerangaben beachten). Beim Koppeln mehrerer Linien hat jede ihre eigene Versorgung; der Linienkoppler verbindet die Linien datentechnisch, überträgt aber keine Busspannung zwischen ihnen. Deshalb betrifft der Ausfall eines Netzteils nur seine eigene Linie.
