KNX-Netzteil 160 mA für eine Wohnung (Einsteiger-Linie): 16 Geräte je Linie
Trägt das Netzteil KNX-Netzteil 160 mA für eine Wohnung (Einsteiger-Linie), und bleibt die Linie in den Topologie-Grenzen? Diese Seite prüft Strombudget und Topologie der KNX-Linie. Netzteil 160 mA · 10 mA je Gerät · 29 V Bus.
Netzteil-Auslastung (14 Geräte)
88 %
Laut Berechnung 88 % Netzteil-Auslastung bei 14 Geräten — die 20 mA Reserve tragen nur rund 2 weitere Busteilnehmer
- Max. Geräte
- 16
- Summen-Busstrom
- 140 mA
- Reserve
- 20 mA
- Topologie
- ok
Kurzantwort
Ein 160-mA-KNX-Netzteil trägt 16 Geräte bei 10 mA je Teilnehmer. 14 Geräte ziehen 140 mA — 88 % des Netzteils. Topologie (≤ 64 Geräte/Segment, 80 m Linie): eingehalten.
Grundlage: KNX-Netzteil 160 mA · Segment ≤ 64 Geräte · Linie 80 m

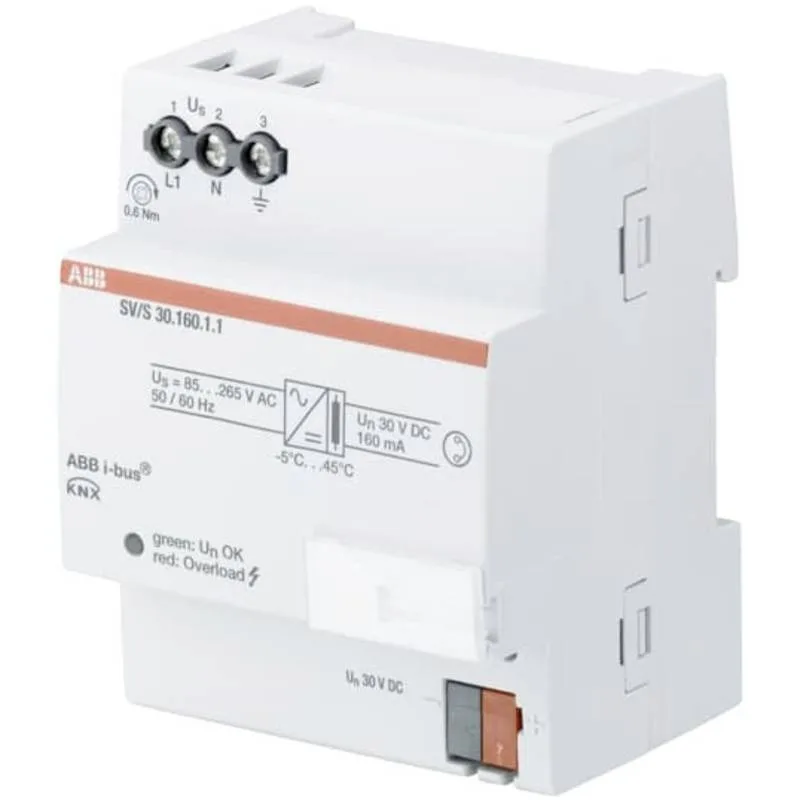

Material für diese Berechnung
Werbe-Links *Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.
* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.
Wie viele KNX-Geräte trägt mein Netzteil?
Bei 10 mA je Gerät und einem 160-mA-Netzteil: Summen-Busstrom und Auslastung über die Geräte-Anzahl. Effektives Maximum 16 Geräte (Strombudget bzw. 64-Geräte-Segmentgrenze).
| Geräte | Σ Busstrom | Auslastung | Status |
|---|---|---|---|
| 1 | 10 mA | 6 % | im Budget |
| 2 | 20 mA | 13 % | im Budget |
| 3 | 30 mA | 19 % | im Budget |
| 4 | 40 mA | 25 % | im Budget |
| 5 | 50 mA | 31 % | im Budget |
| 6 | 60 mA | 38 % | im Budget |
| 7 | 70 mA | 44 % | im Budget |
| 8 | 80 mA | 50 % | im Budget |
| 9 | 90 mA | 56 % | im Budget |
| 10 | 100 mA | 63 % | im Budget |
| 11 | 110 mA | 69 % | im Budget |
| 12 | 120 mA | 75 % | im Budget |
| 13 | 130 mA | 81 % | im Budget |
| 14 geplant | 140 mA | 88 % | im Budget |
| 15 | 150 mA | 94 % | im Budget |
| 16 | 160 mA | 100 % | im Budget |
Grün = innerhalb Strombudget und 64-Geräte-Segmentgrenze. Realen Busstrom je Gerät aus dem Datenblatt summieren.
Welche Werte gelten bei Ihnen? Eigene Werte durchrechnen
Netzteil-Größe, Geräte-Anzahl, Busstrom je Gerät und Leitungslängen lassen sich hier frei ändern — Auslastung, Reserve und Topologie-Prüfung aktualisieren sich sofort.
KNX-Netzteil & Topologie prüfen
Wie viele KNX-Geräte trägt das Netzteil, und bleibt die Linie in den Topologie-Grenzen?
Richtwert 10 mA; Geräte mit Display/Logik bis 20 mA und mehr
Netzteil-Auslastung
Topologie
Grenzen eingehalten- Summen-Busstrom
- 260 mA
- Reserve
- 60 mA
- Geräte / Segment
- 26 / 64
- max. Geräte (Strom)
- 32
KNX-TP1: max. 64 Geräte je Segment, rund 1000 m Linie. Effektives Maximum = min(Strombudget, 64).
Wie lang darf die KNX-Linie sein?
Geräte / Segment
14 / 64
im Limit
Linienlänge
80 / 1000 m
im Limit
Netzteil ↔ Gerät
40 / 350 m
im Limit
KNX-TP1-Planungsgrenzen: max. 64 Geräte je Segment, rund 1000 m Gesamt-Linie, rund 350 m Netzteil↔Gerät.
Reicht Netzteil und Topologie für diese Linie?
Für eine Wohnung mit überschaubarer KNX-Ausstattung — Taster, ein paar Schalt- und Jalousieaktoren, ein Raumtemperaturregler — reicht oft ein 160-mA-Netzteil. Bei einem Planungs-Richtwert von rund 10 mA Busstrom je Gerät trägt es etwa 14 bis 16 Busteilnehmer. Das klingt wenig, deckt aber eine 2- bis 3-Zimmer-Wohnung gut ab, weil Aktoren mehrere Kanäle bündeln und nur einmal Busstrom ziehen. Die kurzen Leitungslängen einer Wohnung sind unkritisch; die Topologie-Grenzen von KNX (1000 m je Segment) werden hier nie erreicht. Wichtig ist die Stromreserve: Wer später nachrüstet, sollte das Netzteil nicht von Anfang an am Limit fahren.
Das Strombudget ist eine einfache Summe: 14 Geräte × 10 mA = 140 mA Busstrom gegen 160 mA Netzteil-Nennstrom, also 88 Prozent Auslastung. Rein vom Strom her trägt dieses Netzteil 16 Geräte; effektiv sind es 16, weil ein Liniensegment auf 64 Busteilnehmer begrenzt ist. Es bleiben 20 mA Reserve für spätere Geräte.
Die zweite Dimension ist die Topologie: KNX TP1 erlaubt je Liniensegment rund 1000 m Gesamt-Leitungslänge und maximal etwa 350 m vom Netzteil zum entferntesten Gerät. Hier sind es 80 m Linie und 40 m bis zum fernsten Teilnehmer — beides innerhalb der Grenzen. Bus-Spannung sind nominal 29 V DC; das KNX-Netzteil enthält die nötige Drossel zur Telegramm-Entkopplung bereits.
In Summe ist diese Linie sauber dimensioniert: Strombudget, Segment-Grenze und Leitungslängen passen zusammen. Beim Erweitern gilt die Faustregel, ein KNX-Netzteil im Erstausbau nicht über 70 bis 80 Prozent auszulasten — so bleibt Luft für Nachrüstungen, ohne das Netzteil später im laufenden Betrieb tauschen zu müssen.
Rechenweg, Annahmen und Normbezug Diagramm, Linien-Daten, Formel, Grundlagen
Summierter Busstrom über die Anzahl der Geräte bei 10 mA je Teilnehmer. Die gestrichelte Linie markiert den Netzteil-Nennstrom von 160 mA — darüber ist das Netzteil überlastet.
KNX-Linie und Netzteil-Daten
| Anwendung | KNX-Netzteil 160 mA für eine Wohnung (Einsteiger-Linie) |
|---|---|
| Netzteil-Nennstrom | 160 mA |
| Geplante Geräte | 14 |
| Busstrom je Gerät | 10 mA |
| Summen-Busstrom | 140 mA |
| Maximale Geräte (Strom) | 16 |
| Maximale Geräte (effektiv) | 16 |
| Reserve | 20 mA |
| Leitungslänge Linie | 80 m |
| Netzteil ↔ fernstes Gerät | 40 m |
| Bus-Spannung | 29 V DC |
Berechnet am 2026-09-04. KNX-Planungswerte nach Angaben der KNX Association; Busströme je Gerät als Datenblatt-Richtwerte.
Berechnungsgrundlage
- I_bus
- Summen-Busstrom der Linie (mA)
- n
- Anzahl Busgeräte
- I_Gerät
- mittlerer Busstrom je Gerät (mA)
- I_Netzteil
- Netzteil-Nennstrom (mA)
Berechnungsgrundlage
Das Strombudget ist die Summe der Geräte-Busströme gegen den Netzteil-Nennstrom (I_bus = n · I_Gerät). Die effektive Geräte-Zahl ist das Minimum aus Strombudget und der KNX-Segmentgrenze von 64 Busteilnehmern.
Normative Grundlagen
Für das Bus-Strombudget gibt es keine DIN- oder VDE-Norm, gegen die diese Seite prüfen könnte. Maßgeblich sind die von der KNX Association publizierten Planungs-Grundlagen: Bus-Spannung, Netzteil-Nennströme sowie die Segment- und Längengrenzen. Sie werden hier referenziert, nicht als Tabelle reproduziert.
Der mittlere Busstrom von 10 mA je Teilnehmer, mit dem diese Seite rechnet, ist ein Datenblatt-Richtwert. Für eine belastbare Planung gehört der reale Wert jedes einzelnen Geräts in die Summe — Displays, Wetterstationen und Aktoren mit Rückmeldung liegen deutlich darüber. Nicht erfasst ist die 230-V-Seite des Netzteils: Zuleitung, Absicherung und Verteilereinbau folgen den allgemeinen Errichtungsbestimmungen und gehören in die Hand einer Elektrofachkraft.
