Schaltschrank F vs G

Side-by-Side: Anordnung F gegen Anordnung G — Spec-Tabelle, Entscheidungs-Branches und FAQ in einer Antwort.

Wann F, wann G?

Anordnung G

Variante A: Anordnung F
Variante B: Anordnung G

Kurzantwort

F (sich berührend) ist die kompakte Anordnung in Kabelpritschen und Schwenkrahmen, G (mit Abstand) erlaubt durch freie Konvektion zwischen den Leitern rund 33 % mehr Strom. In typischen Schaltschränken ist F Standard, weil Platz teurer ist als ein größerer Querschnitt — G lohnt erst bei sehr hohen Strömen oder Stromschienen.

Grundlage: DIN EN IEC 61439-1

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Eigenschaftsvergleich

Direkte Gegenüberstellung der wichtigsten Eigenschaften. Farbig markierte Zeilen zeigen, wo sich beide Varianten signifikant unterscheiden.

Eigenschaft	Anordnung F	Anordnung G
Geometrie	Dreieck oder nebeneinander, Berührung	horizontal, mind. 1 Kabeldurchmesser Abstand
I_30 bei 25 mm² Cu [A] Eigenes Wärmebilanz-Modell, Cu-Leiter, PVC-Isolierung, 70 °C / 30 °C	109	145
I_30 bei 16 mm² Cu [A]	82	109
I_30 bei 50 mm² Cu [A]	167	219
Belastbarkeits-Vorteil G gegenüber F	Referenz	rund + 33 %
Platzbedarf im Schaltschrank	kompakt	deutlich mehr Platz
Typische Anwendung	Schwenkrahmen, Kabelkanal	Sammelschiene, Verteilerrahmen
Norm-Grundlage	DIN EN IEC 61439-1	DIN EN IEC 61439-1

Anordnung F oder G: Wann lohnt der Abstand im Schaltschrank?

Entscheidungs-Hilfe nach typischen Use-Cases. Bei Mischfällen die strengere Regel anwenden.

Welche Variante passt zu welchem Anwendungsfall?

Anordnung F

Standard-Schaltschrank-Verdrahtung im Schwenkrahmen

Platz im Schaltschrank ist teuer — F packt mehr Stromkreise auf gleichem Raum. Eine Querschnittsstufe größer ist meist günstiger als ein größerer Schaltschrank.
Anordnung G

Hauptverteilung mit Strömen ab 200 A

Bei großen Querschnitten (50 mm² aufwärts) ist der Mehrgewinn durch G absolut deutlich — bei 50 mm² sind das + 52 A pro Phase.
Anordnung G

Sammelschienen-System mit dauerhaft hoher Auslastung

Sammelschienen sind ohnehin auf Abstand montiert — G ist die natürliche Anordnung, freie Konvektion und Strahlungswärme-Abfuhr senken die Leitertemperatur.

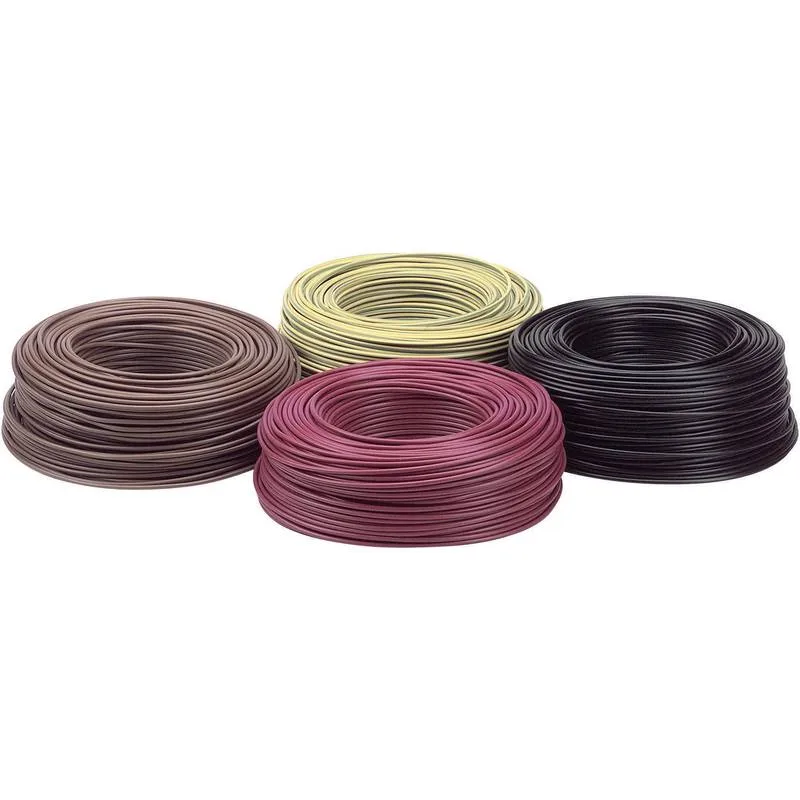

Material für die Schaltschrank-Verdrahtung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Hintergrund und Normbezug Praxis-Unterschied und Norm-Liste

Unterschiede in der Praxis

Der praktische Unterschied zwischen Anordnung F und Anordnung G zeigt sich in der Spec-Tabelle oben am deutlichsten in den farbig markierten Zeilen — dort weichen die Werte signifikant voneinander ab. F (sich berührend) ist die kompakte Anordnung in Kabelpritschen und Schwenkrahmen, G (mit Abstand) erlaubt durch freie Konvektion zwischen den Leitern rund 33 % mehr Strom. In typischen Schaltschränken ist F Standard, weil Platz teurer ist als ein größerer Querschnitt — G lohnt erst bei sehr hohen Strömen oder Stromschienen.

Normative Grundlage

DIN EN IEC 61439-1

Wir referenzieren ausschließlich Norm-Nummern und thematische Titel — der Norm-Inhalt selbst bleibt urheberrechtlich beim VDE-Verlag und wird hier nicht reproduziert.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum sind die Werte für F und G so unterschiedlich?

Bei Anordnung F berühren sich die Leiter, geben gegenseitig Wärme ab und erwärmen sich gemeinsam — die Kühl-Oberfläche jedes Leiters ist zur Hälfte auf einen Nachbarn gerichtet, was den effektiven Wärmeübergang halbiert. Bei G mit einem Kabeldurchmesser Abstand kann jeder Leiter ringsum Wärme abgeben, die Konvektion verläuft ungestört. Das macht im physikalischen Modell rund ein Drittel mehr zulässigen Strom aus.

Welche Werte gelten bei höheren Innentemperaturen?

Die Werte in der Tabelle sind bei 30 °C Umgebungstemperatur angegeben. Im Schaltschrank rechnet man typisch mit 55 °C Innentemperatur, dann sinkt die Belastbarkeit nach k_t = √((70-55)/(70-30)) ≈ 0,612, also auf rund 61 % der I_30-Werte. Beispiel: 25 mm² Cu in F bei 55 °C trägt nicht 109 A, sondern etwa 67 A.

Gilt das nur für Cu oder auch für Al?

Das physikalische Modell gilt für beide Materialien, die Werte unterscheiden sich aber. Al hat geringere Leitfähigkeit (35 statt 56 m/(Ω·mm²)) — bei gleichem Querschnitt ist die Verlustleistung höher und die Belastbarkeit bei sonst identischen Bedingungen rund 25 % geringer als bei Cu.

Wie wirkt sich die Polzahl auf die Belastbarkeit aus?

Beim 4-Leiter-Drehstromsystem mit unsymmetrischer Last fließt im N-Leiter ein Anteil — ist die Last rein 3-phasig und symmetrisch, ist N stromlos und das Modell rechnet wie 3-Leiter. Bei nicht-linearen Verbrauchern (Schaltnetzteile) kann der N-Leiter sogar mehr Strom führen als die Außenleiter, dann wird die Belastbarkeit nach den schlechteren Bedingungen gewählt.
