Verlegeart B1 vs B2

Side-by-Side: B1 — Einzeladern in Rohr gegen B2 — Mantelleitung in Rohr — Spec-Tabelle, Entscheidungs-Branches und FAQ in einer Antwort.

Wann B1, wann B2?

B2 (NYM-J)

Variante A: B1 — Einzeladern in Rohr
Variante B: B2 — Mantelleitung in Rohr

Kurzantwort

B1 verlegt einzelne Adern (typisch H07V-K) in einem Installationsrohr — bessere Wärmeabfuhr und höhere Strombelastbarkeit. B2 nutzt Mantelleitungen (NYM-J), die im selben Rohr enger zusammenliegen — dadurch bei 1,5 bis 2,5 mm² rund 6 % weniger Belastbarkeit. In der Hausinstallation überwiegt B2, weil die Mantelleitung mechanisch robust und einfacher zu verlegen ist.

Grundlage: VDE 0298-4 · IEC 60364-5-52

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Eigenschaftsvergleich

Direkte Gegenüberstellung der wichtigsten Eigenschaften. Farbig markierte Zeilen zeigen, wo sich beide Varianten signifikant unterscheiden.

Eigenschaft	B1 — Einzeladern in Rohr	B2 — Mantelleitung in Rohr
Verlege-Situation	einzelne Adern in Rohr	Mantelleitung in Rohr
Typischer Leitungstyp	H07V-K, H07V-U	NYM-J, NYM-O
Wärmeabfuhr-Indikator 1,5 mm² Cu einphasig bei 30 °C, aus dem eigenen Wärmemodell	18,0 A	17,0 A
Belastbarkeits-Differenz B2 zu B1 wächst mit dem Querschnitt, bei 25 mm² rund − 10 %	Referenz	rund − 6 % (1,5–2,5 mm²)
Mechanische Robustheit	Rohr schützt einzelne Adern	Mantel + Rohr — Doppelschutz
Verlege-Aufwand	Einzeladern einziehen	Mantelleitung einziehen, weniger Aderzählung
Häufigste Anwendung	Schaltschrank, Industrie	Wohngebäude-Endkreise
Norm-Grundlage	VDE 0298-4 / IEC 60364-5-52	VDE 0298-4 / IEC 60364-5-52

Verlegeart B1 oder B2: Welche passt zur Leitung?

Entscheidungs-Hilfe nach typischen Use-Cases. Bei Mischfällen die strengere Regel anwenden.

Welche Variante passt zu welchem Anwendungsfall?

B2 — Mantelleitung in Rohr

Hausinstallation Endkreis (Steckdose, Licht, Herd)

NYM-J ist der Standard-Mantelleitungstyp im Wohngebäude — robust, schnell verlegt, durch den Mantel zusätzlich mechanisch geschützt.
B1 — Einzeladern in Rohr

Schaltschrank-Verdrahtung intern

H07V-K-Einzeladern lassen sich enger bündeln, sind flexibler bei Schwenkrahmen und ermöglichen feinere Querschnitt-Abstufungen pro Phase.
B1 — Einzeladern in Rohr

Knapp dimensionierte Leitung (Strom nahe am Belastbarkeits-Limit)

Liegt der Betriebsstrom knapp über der B2-Belastbarkeit, trägt B1 im selben Querschnitt laut Modell rund 7 % mehr (2,5 mm² einphasig: 24,2 statt 22,7 A) — Spannungsfall und Absicherung müssen trotzdem passen.

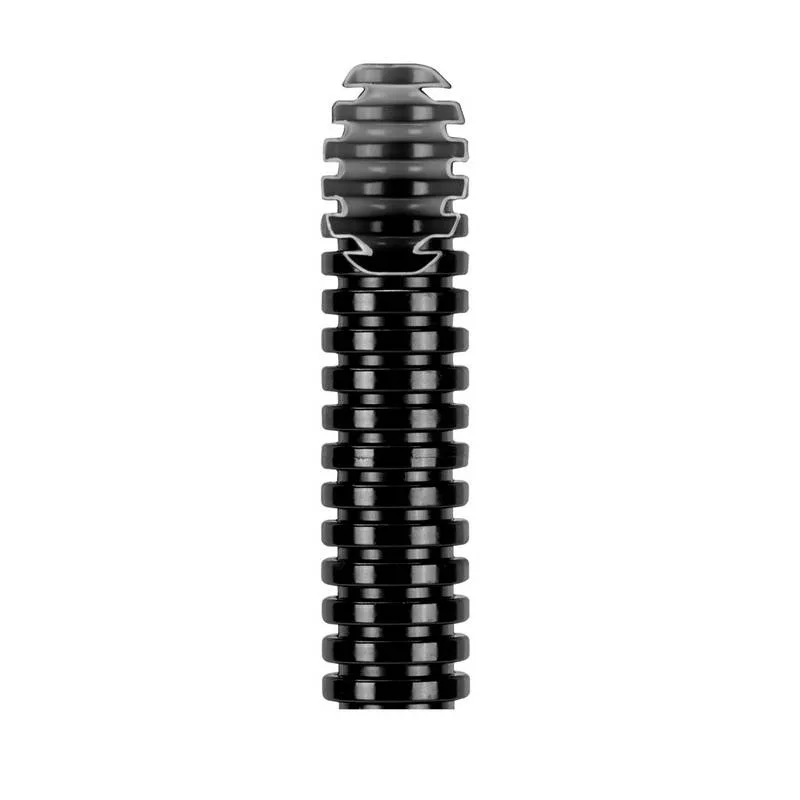

Leitungstypen für beide Verlegearten

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Hintergrund und Normbezug Praxis-Unterschied und Norm-Liste

Unterschiede in der Praxis

Der praktische Unterschied zwischen B1 — Einzeladern in Rohr und B2 — Mantelleitung in Rohr zeigt sich in der Spec-Tabelle oben am deutlichsten in den farbig markierten Zeilen — dort weichen die Werte signifikant voneinander ab. B1 verlegt einzelne Adern (typisch H07V-K) in einem Installationsrohr — bessere Wärmeabfuhr und höhere Strombelastbarkeit. B2 nutzt Mantelleitungen (NYM-J), die im selben Rohr enger zusammenliegen — dadurch bei 1,5 bis 2,5 mm² rund 6 % weniger Belastbarkeit. In der Hausinstallation überwiegt B2, weil die Mantelleitung mechanisch robust und einfacher zu verlegen ist.

Normative Grundlage

DIN VDE 0298-4
IEC 60364-5-52

Wir referenzieren ausschließlich Norm-Nummern und thematische Titel — der Norm-Inhalt selbst bleibt urheberrechtlich beim VDE-Verlag und wird hier nicht reproduziert.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wie groß ist der Belastbarkeits-Unterschied zwischen B1 und B2?

In unserem Wärmemodell trägt B1 bei 1,5 bis 2,5 mm² rund 6 bis 7 % mehr als B2. Beispiel einphasig bei 30 °C: 2,5 mm² Cu trägt in B1 rund 24,2 A, in B2 rund 22,7 A. Mit dem Querschnitt wächst die Differenz — bei 16 mm² sind es 74,1 zu 67,3 A, also rund 10 %. Bei den kleinen Querschnitten der Hausinstallation fällt der Unterschied selten ins Gewicht.

Warum ist NYM-J (B2) trotzdem Standard im Wohnbau?

Mantelleitungen sind in einem Arbeitsgang verlegt, ohne dass jede Ader einzeln eingezogen werden muss. Der Mantel schützt zusätzlich gegen mechanische Beschädigung beim Bohren und Putzen — das ist im Bauablauf entscheidend. Die rund 6 bis 7 % Mehrbelastbarkeit von B1 bei 1,5 bis 2,5 mm² sind den höheren Verlegeaufwand selten wert.

Gilt der Unterschied auch bei kleinen Querschnitten?

Ja, auch wenn er dort am kleinsten ist. Der Wärmeabfuhr-Mechanismus (Konvektion an die Rohrinnenwand, Strahlung zwischen den Adern) ändert sich qualitativ nicht, die Differenz wächst aber mit dem Querschnitt: 1,5 mm² trägt im Modell einphasig in B1 rund 18,0 A, in B2 rund 17,0 A (rund 6 %), 16 mm² in B1 74,1 A, in B2 67,3 A (rund 10 %).

Was passiert bei mehreren Stromkreisen im selben Rohr?

Beide Verlegearten nutzen dann denselben Häufungsfaktor — typisch 0,8 bei zwei und 0,7 bei drei Stromkreisen. B1 oder B2 ist dann zweitrangig, weil die Häufung ohnehin der größere Reduktionsfaktor ist. Bei vielen Kreisen lohnt sich die Verlegung in mehrere getrennte Rohre.
