Verlegeart C vs E

Side-by-Side: Verlegeart C gegen Verlegeart E — Spec-Tabelle, Entscheidungs-Branches und FAQ in einer Antwort.

Wann C, wann E?

Verlegeart C

Variante A: Verlegeart C
Variante B: Verlegeart E

Kurzantwort

Verlegeart C heißt: Mantelleitung direkt auf oder in der Wand — übliche Aufputz-/Unterputz-Verlegung im Altbau und in der Hallensanierung. Verlegeart E setzt die Leitung frei in Luft mit Abstand zur Wand — typisch für Kabelpritschen in Industrie und Gewerbe. E hat rund 15 % höhere Belastbarkeit durch optimale Konvektion, kostet aber mehr Aufwand für Befestigung und Brandschutz.

Grundlage: VDE 0298-4 · IEC 60364-5-52

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Eigenschaftsvergleich

Direkte Gegenüberstellung der wichtigsten Eigenschaften. Farbig markierte Zeilen zeigen, wo sich beide Varianten signifikant unterscheiden.

Eigenschaft	Verlegeart C	Verlegeart E
Verlege-Situation	direkt auf Wand	frei in Luft, mind. ein Kabeldurchmesser Abstand
Wärmeabfuhr-Indikator qualitative Faktoren — keine Tabellenwerte	1,00	1,15
Belastbarkeits-Differenz C zu E	Referenz	rund + 15 %
Typische Leitung	NYM-J auf Putz, NYY-J auf Mauerwerk	NYY-J auf Kabelpritsche, NHXMH
Häufigste Umgebung	Wohngebäude-Sanierung, Altbau	Industrie, Gewerbe, Tiefgarage
Befestigungsaufwand	Schellen oder Direktverlegung	Pritsche, Tragsystem
Brandschutz-Aufwand	Brandlast direkt am Bau	freier Brandabschnitt, einfacher zu trennen
Norm-Grundlage	DIN VDE 0298-4	DIN VDE 0298-4

Welche Variante passt zu meiner Anwendung?

Entscheidungs-Hilfe nach typischen Use-Cases. Bei Mischfällen die strengere Regel anwenden.

Welche Variante passt zu welchem Anwendungsfall?

Verlegeart C

Sanierung im Bestand mit Putz oder offenem Mauerwerk

Direktverlegung kostet keine zusätzliche Tragkonstruktion, Schellen oder Putzschnitte reichen — ist die Standard-Wahl im Wohnungsbau und Altbau.
Verlegeart E

Industrie-Halle oder Gewerbe mit hoher Last und langer Strecke

15 % Mehrbelastbarkeit erlaubt eine Querschnittsstufe weniger — bei 100 m Zuleitung 70 mm² statt 95 mm² Al spart deutlich Material und Gewicht. Pritsche ist ohnehin Standard.
Verlegeart E

Tiefgarage oder Untergeschoss mit Brandschutz-Anforderung

Pritschen-Verlegung mit definiertem Abstand zu brennbaren Materialien erfüllt Brandschutz-Vorgaben einfacher als Direktverlegung im Putz.

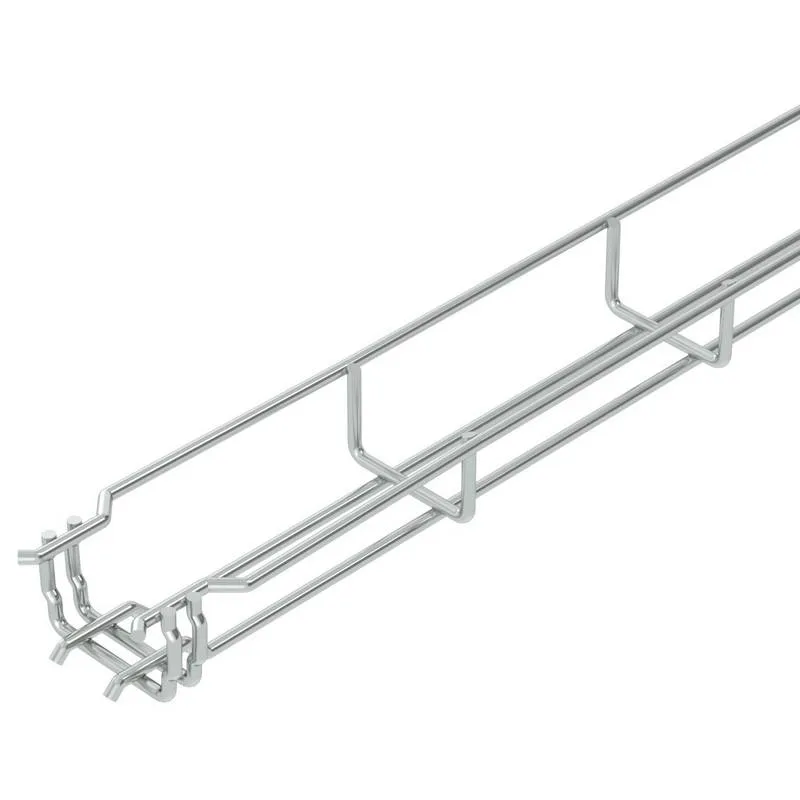

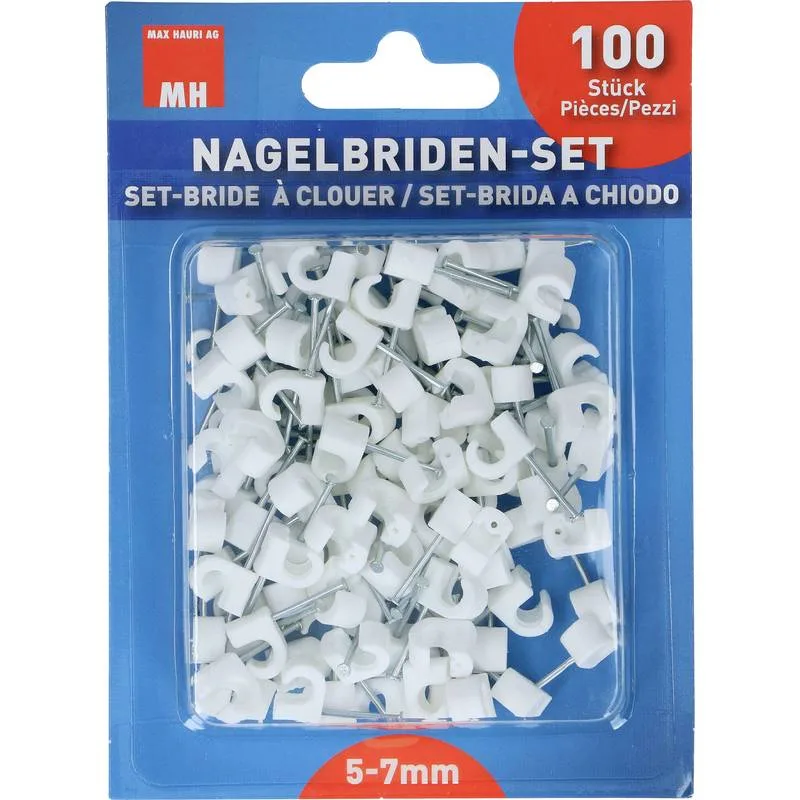

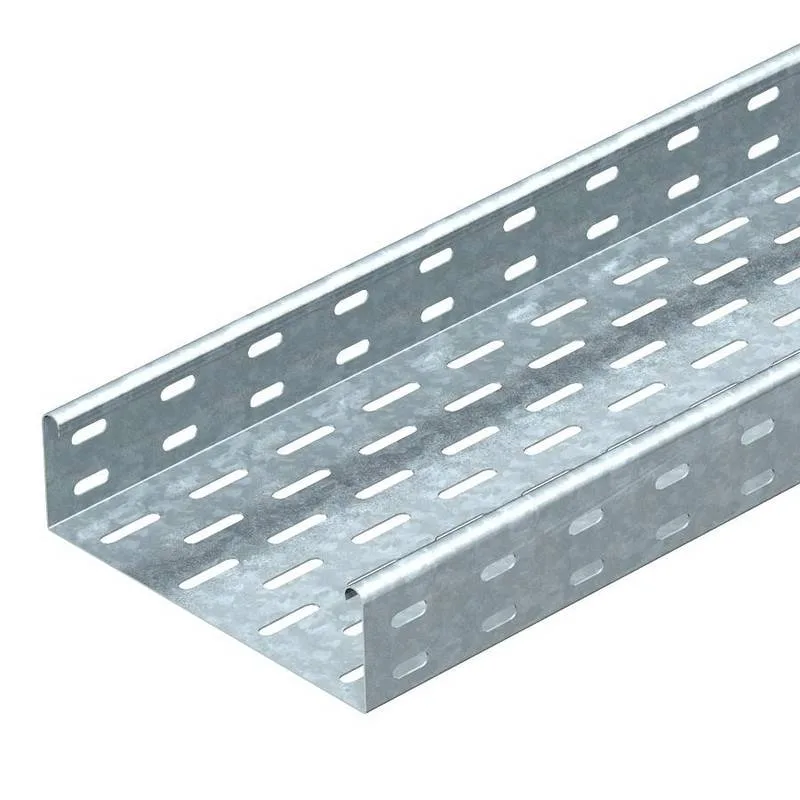

Montagematerial für beide Verlegearten

Werbe-Links *

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Hintergrund und Normbezug Praxis-Unterschied und Norm-Liste

Worin unterscheiden sich die beiden in der Praxis?

Der praktische Unterschied zwischen Verlegeart C und Verlegeart E zeigt sich in der Spec-Tabelle oben am deutlichsten in den Cyan markierten Zeilen — dort weichen die Werte signifikant voneinander ab. Verlegeart C heißt: Mantelleitung direkt auf oder in der Wand — übliche Aufputz-/Unterputz-Verlegung im Altbau und in der Hallensanierung. Verlegeart E setzt die Leitung frei in Luft mit Abstand zur Wand — typisch für Kabelpritschen in Industrie und Gewerbe. E hat rund 15 % höhere Belastbarkeit durch optimale Konvektion, kostet aber mehr Aufwand für Befestigung und Brandschutz.

Welche Norm regelt diesen Unterschied?

DIN VDE 0298-4
IEC 60364-5-52

Wir referenzieren ausschließlich Norm-Nummern und thematische Titel — der Norm-Inhalt selbst bleibt urheberrechtlich beim VDE-Verlag und wird hier nicht reproduziert.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wie groß ist der Belastbarkeits-Vorteil von E genau?

Im Mittel rund 15 % gegenüber Verlegeart C, abhängig vom Querschnitt. Bei 16 mm² Cu trägt eine 5-adrige Mantelleitung nach C etwa 76 A, nach E rund 87 A. Der Mehrwert ergibt sich aus der ungehinderten Konvektion an der gesamten Kabel-Oberfläche und dem fehlenden Wärmewiderstand zur Wand hin.

Wann ist der Mehraufwand für E wirtschaftlich?

Sobald die Leitungslänge und der Stromfluss eine Querschnittsstufe nach unten erlauben. Beispiel: bei 35 mm² statt 50 mm² Cu spart man auf 100 m Strecke etwa 30 % Materialkosten — die Pritsche refinanziert sich. In der Hausinstallation lohnt der Wechsel praktisch nie.

Welche Mindest-Abstände gelten bei Verlegeart E?

Mindestens ein Kabeldurchmesser zur Wand und zwischen den Kabeln — sonst gilt nicht E, sondern Verlegeart F (Sammelschienen-Anordnung berührend) oder C (Direktverlegung). Bei mehreren parallelen Kabeln zusätzlich Häufungsfaktor anwenden, sonst überschätzt man die Belastbarkeit.

Gilt E auch für PVC-isolierte Leitungen wie NYM?

Theoretisch ja — praktisch ist NYM-J selten frei in Luft verlegt, weil der UV-Schutz fehlt. NYY-J oder NHXMH sind die typischen Leitungen für E-Verlegung in Innenräumen, im Außenbereich zusätzlich UV-stabilisierte Bauarten. Wer NYM-J frei in Luft verlegt, sollte den UV-Schutz separat sicherstellen.
