LS-Charakteristik C vs D

Side-by-Side: C-Charakteristik gegen D-Charakteristik — Spec-Tabelle, Entscheidungs-Branches und FAQ in einer Antwort.

Wann C, wann D?

Charakteristik C

Variante A: C-Charakteristik
Variante B: D-Charakteristik

Kurzantwort

Charakteristik C (Auslösebereich 5–10×I_n) passt für Wärmepumpen, Kleinmotoren und gemischte Lasten: Unter 5×I_n löst sie nicht unverzögert aus. Charakteristik D (10–20×I_n) wird nötig, wenn der Inrush-Strom regelmäßig über 5×I_n liegt — typisch bei Trafo-Stromkreisen, großen Drehstrommotoren ohne Sanftanlauf und Kondensatorbänken. D bleibt bis 10×I_n ruhig.

Grundlage: DIN EN 60898-1

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Eigenschaftsvergleich

Direkte Gegenüberstellung der wichtigsten Eigenschaften. Farbig markierte Zeilen zeigen, wo sich beide Varianten signifikant unterscheiden.

Eigenschaft	C-Charakteristik	D-Charakteristik
Magnetisches Auslöse-Verhältnis [× I_n]	5 bis 10	10 bis 20
Auslösestrom bei 16 A Nennstrom [A]	80 bis 160	160 bis 320
Typische Last	Wärmepumpe, Kleinmotor	Trafo, großer Motor
Anforderung an Schleifenimpedanz	moderat	streng — kürzere Leitungen
Verfügbarkeit am Markt	alle Hersteller	Industrie-Sortiment
Bemessungsschaltvermögen typisch	6 bis 10 kA	10 kA
Thermische Auslösung	I²t-charakteristik identisch	I²t-charakteristik identisch
Norm-Grundlage	DIN EN 60898-1	DIN EN 60898-1

Wann braucht ein Motor oder Trafo die D-Charakteristik?

Entscheidungs-Hilfe nach typischen Use-Cases. Bei Mischfällen die strengere Regel anwenden.

Welche Variante passt zu welchem Anwendungsfall?

C-Charakteristik

Inverter-Wärmepumpe oder Klimagerät bis 9 kW

Inverter begrenzen den Einschaltstrom — C-Charakteristik fängt den Inrush problemlos, D wäre überdimensioniert und verschlechtert die Schleifenimpedanz-Anforderung.
D-Charakteristik

Drehstrommotor ohne Sanftanlauf, Trafo-Stromkreis

Direkter Stern-Anlauf erzeugt 7–10×I_n, Trafo-Inrush bis 12×I_n — nur D fängt das verlässlich ab.
D-Charakteristik

Stromkreis mit Kondensatorbänken (Blindleistungs-Kompensation)

Hochfrequente Lade-Spitzen erreichen kurzzeitig 12×I_n — C löst aus, D ist für Kompensations-Anlagen die übliche Wahl.

Beide Varianten im Handel

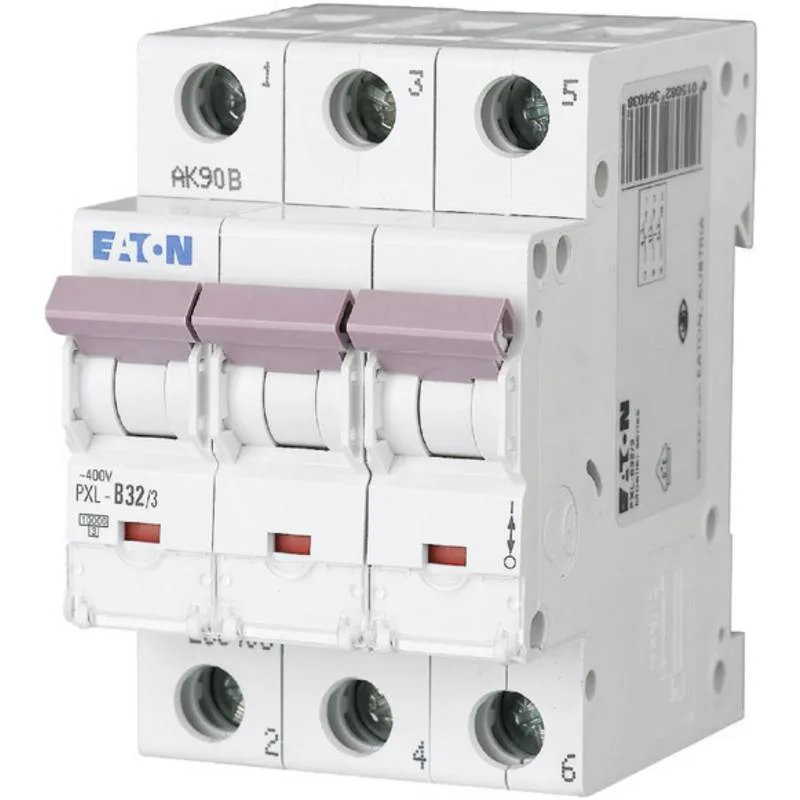

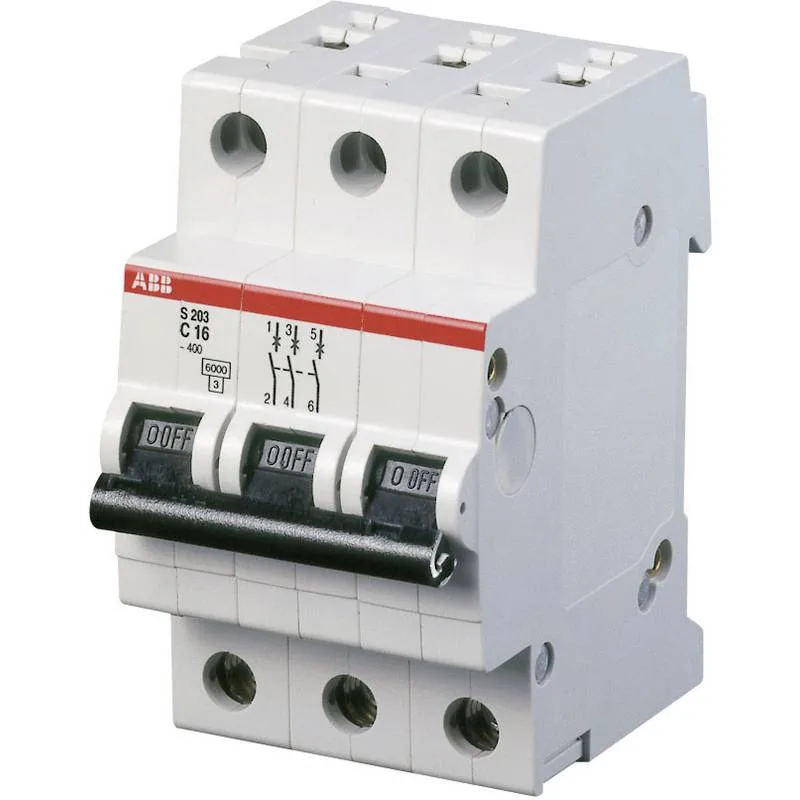

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Hintergrund und Normbezug Praxis-Unterschied und Norm-Liste

Unterschiede in der Praxis

Der praktische Unterschied zwischen C-Charakteristik und D-Charakteristik zeigt sich in der Spec-Tabelle oben am deutlichsten in den farbig markierten Zeilen — dort weichen die Werte signifikant voneinander ab. Charakteristik C (Auslösebereich 5–10×I_n) passt für Wärmepumpen, Kleinmotoren und gemischte Lasten: Unter 5×I_n löst sie nicht unverzögert aus. Charakteristik D (10–20×I_n) wird nötig, wenn der Inrush-Strom regelmäßig über 5×I_n liegt — typisch bei Trafo-Stromkreisen, großen Drehstrommotoren ohne Sanftanlauf und Kondensatorbänken. D bleibt bis 10×I_n ruhig.

Normative Grundlage

DIN EN 60898-1
DIN VDE 0100-430
DIN VDE 0100-410

Wir referenzieren ausschließlich Norm-Nummern und thematische Titel — der Norm-Inhalt selbst bleibt urheberrechtlich beim VDE-Verlag und wird hier nicht reproduziert.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum reicht C nicht bei einem Trafo?

Beim Einschalten eines Niederspannungs-Trafos fließt für 1–2 Halbwellen der sogenannte Magnetisierungs-Inrush, der je nach Restmagnetismus 8 bis 12×I_n erreichen kann. C darf schon ab 5×I_n unverzögert auslösen und tut es spätestens bei 10×I_n — der LS fällt dann schon beim ersten Einschalten. D löst unterhalb von 10×I_n nicht unverzögert aus und verträgt einen Großteil dieser Spitzen; bei Inrush um 12×I_n hilft ein Einschaltstrombegrenzer.

Brauche ich für eine Wärmepumpe wirklich D?

Bei modernen Inverter-Wärmepumpen nicht. Der Inverter steuert den Verdichter weich an, der Einschaltstrom liegt typisch bei 2–4×I_n. C passt dann in der Regel. D wäre erst nötig bei Direktanlauf-Verdichtern älterer Bauart oder Wärmepumpen ohne Soft-Start.

Wie verschärft D die Schleifenimpedanz-Anforderung?

Die maximal zulässige Schleifenimpedanz Z_s muss eine Abschaltung innerhalb 0,4 s sicherstellen. Da D sicher erst ab 20×I_n unverzögert auslöst, muss der Fehlerstrom mindestens das 20-fache des Nennstroms erreichen — doppelt so viel wie bei C. Die zulässige Schleifenimpedanz halbiert sich damit, und nach Abzug der Vorimpedanz bleibt oft nur ein Bruchteil der Leitungslänge, die C erlaubt.

Welche Polzahl bei D-Charakteristik?

Bei 3-phasigen Motoren immer 3-polig oder 4-polig (mit N-Schaltung), damit alle Außenleiter gleichzeitig getrennt werden. 1-polige D-LS gibt es zwar, sind aber bei Drehstrommotoren ungeeignet — der Motor läuft auf zwei Phasen weiter und wird thermisch geschädigt.

Nächste Schritte

Leitungsschutz-Koordinations-Rechner Auswirkung der Charakteristik / des FI-Typs prüfen C-Charakteristik Wärmepumpen, Kleinmotoren, Schaltnetzteile D-Charakteristik Trafos, große Motoren ohne Sanftanlauf

Weitere Seiten zu diesem Thema Verglichene Varianten, Fachbegriffe und weitere Vergleiche

Verglichene Varianten und passender Rechner

Passende Folgeberechnungen für diese Berechnung.

C-Charakteristik

Wärmepumpen, Kleinmotoren, Schaltnetzteile

D-Charakteristik

Trafos, große Motoren ohne Sanftanlauf

Leitungsschutz-Koordinations-Rechner

Auswirkung der Charakteristik / des FI-Typs prüfen
