Leitungsschutzschalter K 16 A 1-polig

Wo der K16 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

16 A

Charakteristik: K
Polzahl: 1-polig
Schaltvermögen: 10 kA

Kurzantwort

K16 ist ein 1-poliger Leitungsschutzschalter mit 16 A Nennstrom und K-Charakteristik. Magnetische Auslösung laut Herstellerangabe im Bereich 10 bis 14×I_n (bei 16 A also 160 bis 224 A). Typischer Einsatz: Industrie-Motorabzweige mit Direktanlauf.

Grundlage: DIN EN 60947-2 · DIN VDE 0100-430

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt K16?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Werkzeugmaschine 3 kW Direktanlauf	Typischer Einsatz	DOL-Anlauf mit definiertem Drehmoment-Profil.
Förderband-Antrieb	Empfohlen	Asynchronmotor mit reproduzierbarem Anlaufverhalten.
Industrie-Lüfter (Belüftung)	Empfohlen	Wiederholgenaue Auslösung wichtig in Lüftungs-Sicherheitssystemen.
Hauptanschluss Werkstatt-Endkreis	Kompatibel	C16 ist günstiger und für Werkzeug-Steckdosen meist ausreichend.
Beleuchtung mit LED-Treibern	Ungeeignet	C-Charakteristik passt — K nur bei reproduzierbar hohem Anlauf.
Steckdose Wohngebäude	Ungeeignet	K-Reihe für Industriegeräte konzipiert.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	K
Nennstrom	16 A
Polzahl	1 polig
Bemessungsschaltvermögen	10 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	10 bis 14 × I_n (160 bis 224 A, Herstellerangabe)
Übliche Querschnitte	2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer
ABB	System pro M compact S200	S201-K16
Siemens	5SX2	5SX2116-7

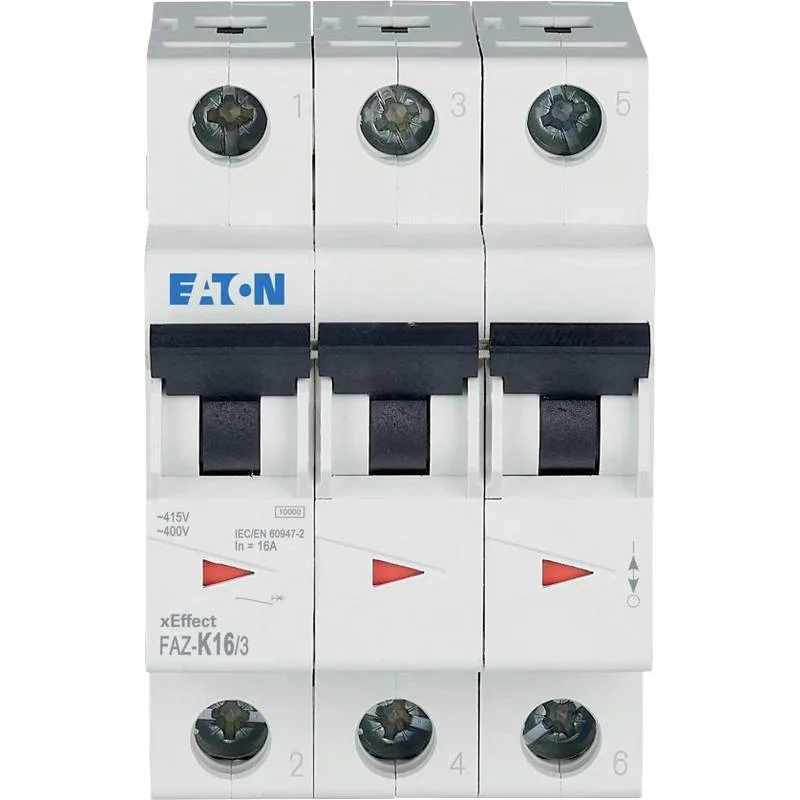

Eaton	FAZ	FAZ-K16/1
