Leitungsschutzschalter B 16 A 1-polig

Wo der B16 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

16 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B16 ist ein 1-poliger Leitungsschutzschalter mit 16 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 16 A also 48 bis 80 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B16 oder C16? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B16?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Steckdosen-Endstromkreis Wohnzimmer	Typischer Einsatz	Klassische Hausinstallation mit ohm'schen Lasten.
Beleuchtungsstromkreis	Empfohlen	B-Charakteristik bewährt für LED- und konventionelle Leuchten.
Küchen-Endstromkreis	Typischer Einsatz	Standard für Steckdosen ohne Hochleistungs-Geräte (Herd separat).
Wallbox 11 kW Anschluss	Ungeeignet	Eine 11-kW-Wallbox ist dreiphasig (16 A je Außenleiter) — der Absicherungs-Rechner empfiehlt B16 3-polig mit NYM-J 5×2,5 mm².
Motorabzweig (Pumpe, Lüfter)	Ungeeignet	Einschaltstrom 5–8×I_n löst B-Charakteristik aus — C/D nehmen.
Trafo-Anschluss	Ungeeignet	Inrush-Strom überschreitet B-Auslösegrenze — D-Charakteristik.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	16 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (48 bis 80 A)
Übliche Querschnitte	1,5 / 2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe	MZN116	nicht im Sortiment unserer Partner

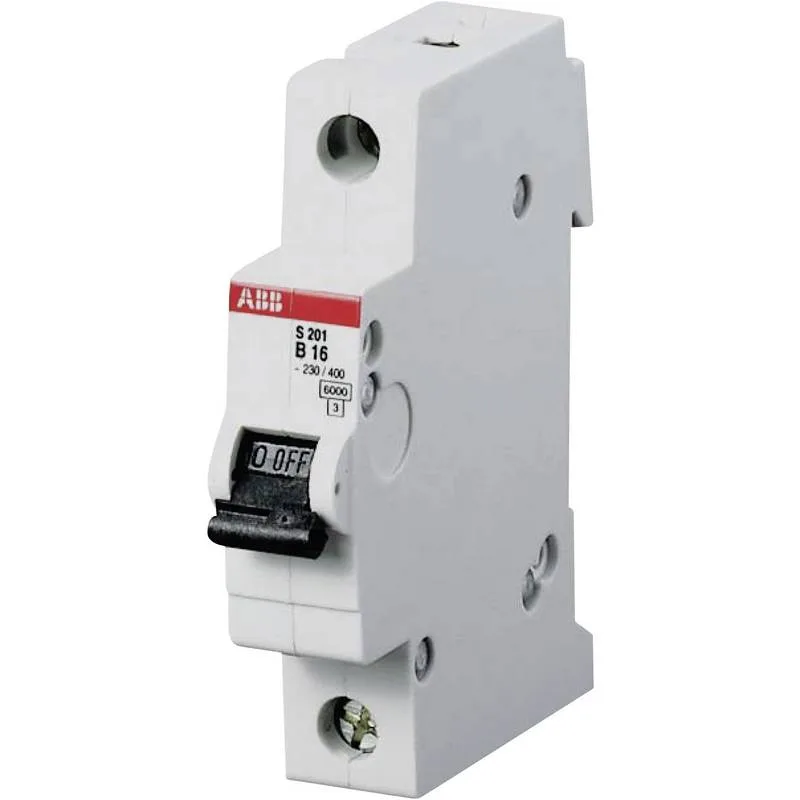

ABB	System pro M compact S200	S201-B16	Preis bei Conrad prüfen → *

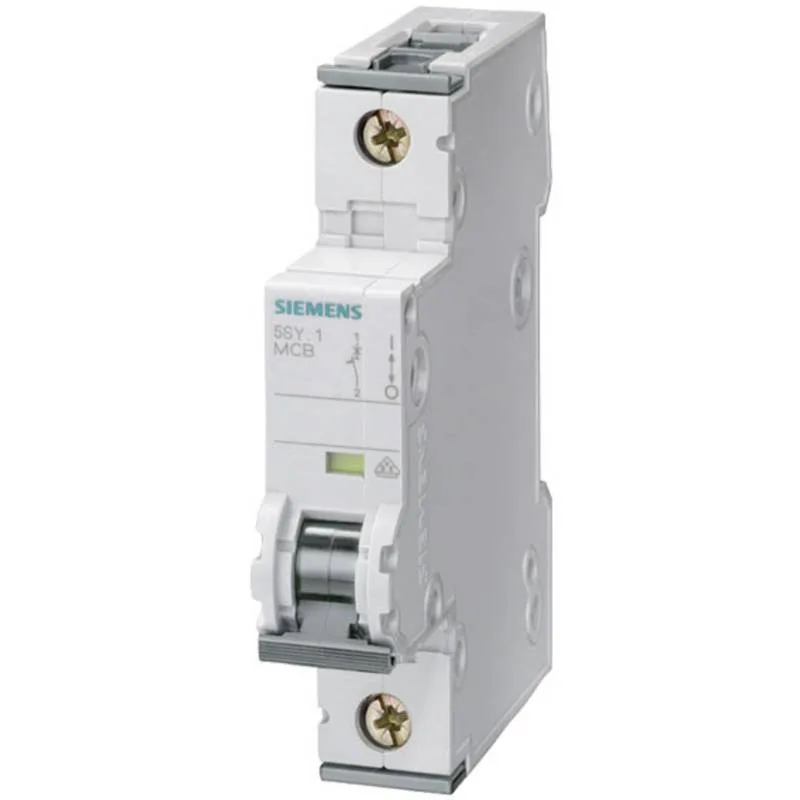

Siemens	5SY	5SY4116-6	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann B16 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 16 A also zwischen 48 und 80 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu B16?

B16 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² oder 2,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist B16 ungeeignet?

B16 ist nicht die richtige Wahl bei Wallbox 11 kW Anschluss und Motorabzweig (Pumpe, Lüfter). Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln B16?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
