KNX-Netzteil mit Stromreserve für spätere Erweiterung: 64 Geräte je Linie

Trägt das Netzteil KNX-Netzteil mit Stromreserve für spätere Erweiterung, und bleibt die Linie in den Topologie-Grenzen? Diese Seite prüft Strombudget und Topologie der KNX-Linie. Netzteil 640 mA · 10 mA je Gerät · 29 V Bus.

Netzteil-Auslastung (40 Geräte)

63 %

Laut Berechnung 63 % Netzteil-Auslastung bei 40 Geräten — 240 mA Reserve, Linienlänge und Segmentgröße bleiben in den Planungsgrenzen

Max. Geräte: 64
Summen-Busstrom: 400 mA
Reserve: 240 mA
Topologie: ok

Kurzantwort

Ein 640-mA-KNX-Netzteil trägt 64 Geräte bei 10 mA je Teilnehmer. 40 Geräte ziehen 400 mA — 63 % des Netzteils. Topologie (≤ 64 Geräte/Segment, 400 m Linie): eingehalten.

Grundlage: KNX-Netzteil 640 mA · Segment ≤ 64 Geräte · Linie 400 m

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

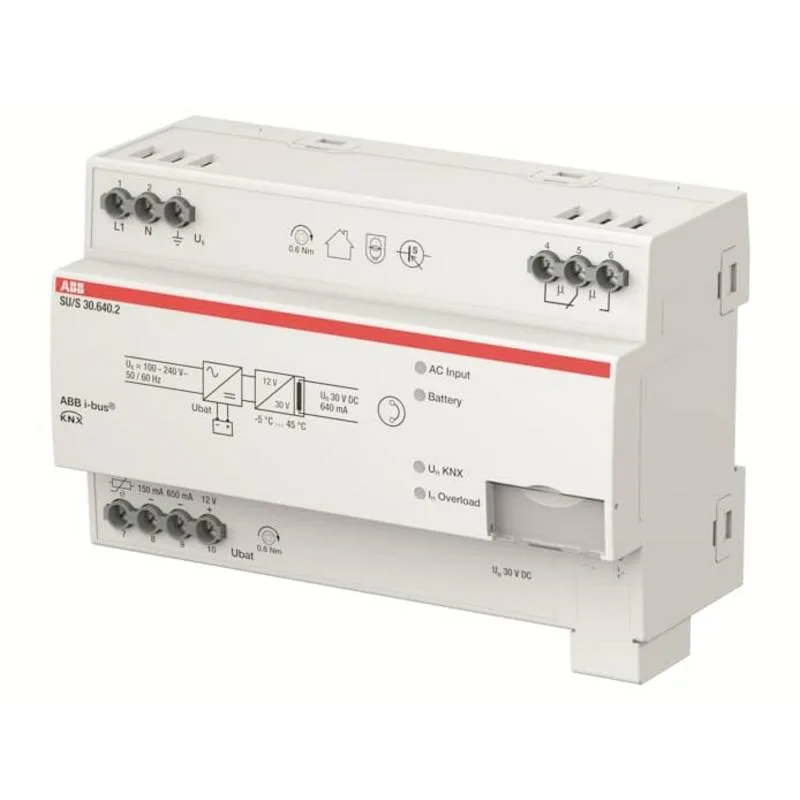

Material für diese Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Wie viele KNX-Geräte trägt mein Netzteil?

Bei 10 mA je Gerät und einem 640-mA-Netzteil: Summen-Busstrom und Auslastung über die Geräte-Anzahl. Effektives Maximum 64 Geräte (Strombudget bzw. 64-Geräte-Segmentgrenze).

Geräte	Σ Busstrom	Auslastung	Status
1	10 mA	2 %	im Budget
2	20 mA	3 %	im Budget
3	30 mA	5 %	im Budget
4	40 mA	6 %	im Budget
5	50 mA	8 %	im Budget
6	60 mA	9 %	im Budget
7	70 mA	11 %	im Budget
8	80 mA	13 %	im Budget
9	90 mA	14 %	im Budget
10	100 mA	16 %	im Budget
11	110 mA	17 %	im Budget
12	120 mA	19 %	im Budget
13	130 mA	20 %	im Budget
14	140 mA	22 %	im Budget
15	150 mA	23 %	im Budget
16	160 mA	25 %	im Budget
17	170 mA	27 %	im Budget
18	180 mA	28 %	im Budget
19	190 mA	30 %	im Budget
20	200 mA	31 %	im Budget
21	210 mA	33 %	im Budget
22	220 mA	34 %	im Budget
23	230 mA	36 %	im Budget
24	240 mA	38 %	im Budget
25	250 mA	39 %	im Budget
26	260 mA	41 %	im Budget
27	270 mA	42 %	im Budget
28	280 mA	44 %	im Budget
29	290 mA	45 %	im Budget
30	300 mA	47 %	im Budget
31	310 mA	48 %	im Budget
32	320 mA	50 %	im Budget
33	330 mA	52 %	im Budget
34	340 mA	53 %	im Budget
35	350 mA	55 %	im Budget
36	360 mA	56 %	im Budget
37	370 mA	58 %	im Budget
38	380 mA	59 %	im Budget
39	390 mA	61 %	im Budget
40 geplant	400 mA	63 %	im Budget
41	410 mA	64 %	im Budget
42	420 mA	66 %	im Budget
43	430 mA	67 %	im Budget
44	440 mA	69 %	im Budget
45	450 mA	70 %	im Budget
46	460 mA	72 %	im Budget
47	470 mA	73 %	im Budget
48	480 mA	75 %	im Budget
49	490 mA	77 %	im Budget
50	500 mA	78 %	im Budget
51	510 mA	80 %	im Budget
52	520 mA	81 %	im Budget
53	530 mA	83 %	im Budget
54	540 mA	84 %	im Budget
55	550 mA	86 %	im Budget
56	560 mA	88 %	im Budget
57	570 mA	89 %	im Budget
58	580 mA	91 %	im Budget
59	590 mA	92 %	im Budget
60	600 mA	94 %	im Budget
61	610 mA	95 %	im Budget
62	620 mA	97 %	im Budget
63	630 mA	98 %	im Budget
64	640 mA	100 %	im Budget

Grün = innerhalb Strombudget und 64-Geräte-Segmentgrenze. Realen Busstrom je Gerät aus dem Datenblatt summieren.

Welche Werte gelten bei Ihnen? Eigene Werte durchrechnen

Netzteil-Größe, Geräte-Anzahl, Busstrom je Gerät und Leitungslängen lassen sich hier frei ändern — Auslastung, Reserve und Topologie-Prüfung aktualisieren sich sofort.

KNX-Netzteil & Topologie prüfen

Wie viele KNX-Geräte trägt das Netzteil, und bleibt die Linie in den Topologie-Grenzen?

Netzteil-Nennstrom

Anzahl Busgeräte

max 128 Gerätemin 1 Geräte

Geräte

1 Geräte64 Geräte

Busstrom je Gerät

max 50 mAmin 1 mA

5 mA25 mA

Richtwert 10 mA; Geräte mit Display/Logik bis 20 mA und mehr

Leitungslänge der Linie

max 1200 mmin 5 m

20 m1000 m

Netzteil-Auslastung

81%

32 Geräte tragbar

Topologie

Grenzen eingehalten

Summen-Busstrom: 260 mA
Reserve: 60 mA
Geräte / Segment: 26 / 64
max. Geräte (Strom): 32

KNX-TP1: max. 64 Geräte je Segment, rund 1000 m Linie. Effektives Maximum = min(Strombudget, 64).

Wie lang darf die KNX-Linie sein?

Geräte / Segment

40 / 64

im Limit

Linienlänge

400 / 1000 m

im Limit

Netzteil ↔ Gerät

180 / 350 m

im Limit

KNX-TP1-Planungsgrenzen: max. 64 Geräte je Segment, rund 1000 m Gesamt-Linie, rund 350 m Netzteil↔Gerät.

Reicht Netzteil und Topologie für diese Linie?

Eine KNX-Anlage lebt 20 Jahre und wächst mit den Anforderungen. Deshalb plant man das Netzteil nicht knapp auf die heutige Geräte-Zahl, sondern mit Reserve: Wer ein 640-mA-Netzteil mit zunächst 40 Geräten (400 mA) belegt, behält rund 240 mA — gut 30 Prozent — für spätere Taster, Sensoren oder Aktoren frei. Diese Reserve kostet beim Erstausbau wenig, erspart aber den späteren Netzteil-Tausch im laufenden Betrieb. Als Faustregel sollte ein KNX-Netzteil im Erstausbau nicht über 70 bis 80 Prozent ausgelastet sein. Die Budget-Matrix zeigt, ab welcher Geräte-Zahl die Reserve aufgebraucht ist und ein größeres Netzteil oder eine zweite Linie fällig wird.

Das Strombudget ist eine einfache Summe: 40 Geräte × 10 mA = 400 mA Busstrom gegen 640 mA Netzteil-Nennstrom, also 63 Prozent Auslastung. Rein vom Strom her trägt dieses Netzteil 64 Geräte; effektiv sind es 64, weil ein Liniensegment auf 64 Busteilnehmer begrenzt ist. Es bleiben 240 mA Reserve für spätere Geräte.

Die zweite Dimension ist die Topologie: KNX TP1 erlaubt je Liniensegment rund 1000 m Gesamt-Leitungslänge und maximal etwa 350 m vom Netzteil zum entferntesten Gerät. Hier sind es 400 m Linie und 180 m bis zum fernsten Teilnehmer — beides innerhalb der Grenzen. Bus-Spannung sind nominal 29 V DC; das KNX-Netzteil enthält die nötige Drossel zur Telegramm-Entkopplung bereits.

In Summe ist diese Linie sauber dimensioniert: Strombudget, Segment-Grenze und Leitungslängen passen zusammen. Beim Erweitern gilt die Faustregel, ein KNX-Netzteil im Erstausbau nicht über 70 bis 80 Prozent auszulasten — so bleibt Luft für Nachrüstungen, ohne das Netzteil später im laufenden Betrieb tauschen zu müssen.

Rechenweg, Annahmen und Normbezug Diagramm, Linien-Daten, Formel, Grundlagen

KNX-Strombudget — Summen-Busstrom über die Geräte-Anzahl (640 mA)

Summierter Busstrom über die Anzahl der Geräte bei 10 mA je Teilnehmer. Die gestrichelte Linie markiert den Netzteil-Nennstrom von 640 mA — darüber ist das Netzteil überlastet.

KNX-Linie und Netzteil-Daten

Anwendung	KNX-Netzteil mit Stromreserve für spätere Erweiterung
Netzteil-Nennstrom	640 mA
Geplante Geräte	40
Busstrom je Gerät	10 mA
Summen-Busstrom	400 mA
Maximale Geräte (Strom)	64
Maximale Geräte (effektiv)	64
Reserve	240 mA
Leitungslänge Linie	400 m
Netzteil ↔ fernstes Gerät	180 m
Bus-Spannung	29 V DC

Berechnet am 2026-09-04. KNX-Planungswerte nach Angaben der KNX Association; Busströme je Gerät als Datenblatt-Richtwerte.

Berechnungsgrundlage

I_{b u s} = n \cdot I_{Ger \overset{a}{¨} t} \leq I_{N e t z t e i l}

I_bus: Summen-Busstrom der Linie (mA)
n: Anzahl Busgeräte
I_Gerät: mittlerer Busstrom je Gerät (mA)
I_Netzteil: Netzteil-Nennstrom (mA)

Berechnungsgrundlage

Das Strombudget ist die Summe der Geräte-Busströme gegen den Netzteil-Nennstrom (I_bus = n · I_Gerät). Die effektive Geräte-Zahl ist das Minimum aus Strombudget und der KNX-Segmentgrenze von 64 Busteilnehmern.

Normative Grundlagen

Für das Bus-Strombudget gibt es keine DIN- oder VDE-Norm, gegen die diese Seite prüfen könnte. Maßgeblich sind die von der KNX Association publizierten Planungs-Grundlagen: Bus-Spannung, Netzteil-Nennströme sowie die Segment- und Längengrenzen. Sie werden hier referenziert, nicht als Tabelle reproduziert.

Der mittlere Busstrom von 10 mA je Teilnehmer, mit dem diese Seite rechnet, ist ein Datenblatt-Richtwert. Für eine belastbare Planung gehört der reale Wert jedes einzelnen Geräts in die Summe — Displays, Wetterstationen und Aktoren mit Rückmeldung liegen deutlich darüber. Nicht erfasst ist die 230-V-Seite des Netzteils: Zuleitung, Absicherung und Verteilereinbau folgen den allgemeinen Errichtungsbestimmungen und gehören in die Hand einer Elektrofachkraft.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wie viele Geräte trägt ein 640-mA-KNX-Netzteil?

Bei einem Planungs-Richtwert von 10 mA je Gerät trägt ein 640-mA-Netzteil rund 64 Geräte aus dem Strombudget. Begrenzend ist zusätzlich die KNX-Segmentgrenze von 64 Busteilnehmern — effektiv sind es also 64. Für eine belastbare Planung den realen Busstrom je Gerät aus dem Datenblatt summieren.

Wie viel Strom zieht ein KNX-Gerät aus dem Bus?

Einfache Geräte wie Taster oder Aktoren ziehen oft 5 bis 10 mA, Geräte mit Display, Touch-Oberfläche oder IP-Logik 20 mA und mehr. Der pauschale Daumenwert von 10 mA je Gerät ist nur ein Startpunkt; der genaue Wert steht im Datenblatt als „Busstrom" oder „Stromaufnahme über KNX". Bei vielen strom-intensiven Geräten sinkt die tragbare Teilnehmer-Zahl deutlich.

Wie lang darf eine KNX-Linie sein?

Ein KNX-TP1-Liniensegment darf insgesamt rund 1000 m Buskabel umfassen. Zwischen Netzteil und dem entferntesten Gerät dürfen es höchstens etwa 350 m sein, zwischen zwei beliebigen Geräten maximal rund 700 m. Diese Grenzen sichern Signalqualität und Spannungsversorgung. Werden sie erreicht, hilft eine zweite Linie oder ein Linienverstärker — kein dickeres Kabel.

Was passiert, wenn ich mehr als 64 Geräte brauche?

Ein Liniensegment ist auf 64 Busteilnehmer begrenzt. Mit bis zu drei Linienverstärkern lässt sich eine Linie auf bis zu 256 Geräte erweitern; darüber teilt man in mehrere Linien mit eigenen Netzteilen auf, gekoppelt über Linien- und Bereichskoppler. Diese Baumstruktur ist das Rückgrat großer KNX-Anlagen und hält den Bus-Traffic lokal.

Braucht jede KNX-Linie ein eigenes Netzteil?

Ja. Jedes Liniensegment wird von genau einem KNX-Netzteil mit integrierter Drossel versorgt. Beim Koppeln mehrerer Linien hat jede ihr eigenes Netzteil; der Linienkoppler verbindet die Linien datentechnisch, überträgt aber keine Busspannung zwischen ihnen. Das ist auch der Grund, warum ein Ausfall eines Netzteils nur seine eigene Linie betrifft.
