Wie viele Shelly passen an einen Stromkreis — und was begrenzt wirklich?

Was begrenzt einen B16-Stromkreis wirklich?

Ein Leitungsschutzschalter B16 führt dauerhaft 16 A, bei 230 V also rund 3.680 W. Als Planungs-Faustregel für Dauerlasten gelten 80 Prozent davon, etwa 2.900 W. Gegen dieses Budget zählen die geschalteten Verbraucher — Heizlüfter, Lichtgruppen, Pumpen —, nicht die Aktoren: Selbst zwanzig Shelly steuern zusammen unter 20 W Eigenverbrauch bei. Die Frage „wie viele Shelly?“ ist also fast immer die falsche Frage; richtig gestellt lautet sie „wie viel Last hängt hinter dem Automaten?“.

Warum ist der gleichzeitige Einschaltstrom das eigentliche Thema?

LED-Treiber ziehen im Einschaltmoment kurzzeitig das Zehn- bis Sechzigfache ihres Nennstroms, weil sich ihre Eingangskondensatoren aufladen. Ein einzelner Kanal ist harmlos — kritisch wird die Szene „alles an“, die zehn Aktoren in derselben Millisekunde schalten lässt: Die Summenspitze kann den magnetischen Schnellauslöser eines B16 erreichen, der bei rund dem Drei- bis Fünffachen des Nennstroms anspricht. Dann fliegt der Automat beim Einschalten, obwohl die Dauerlast winzig ist.

Die Praxis-Lösungen: Szenen mit gestaffelten Schaltzeiten (wenige hundert Millisekunden Versatz je Gruppe reichen), Einschaltstrombegrenzer vor großen LED-Gruppen, oder die Lasten auf mehrere Stromkreise verteilen. Der C-Automat mit höherer Magnetauslöse-Schwelle ist die letzte Option und gehört als Änderung der Schutzorgane in die Hand einer Elektrofachkraft.

Wie viele Shelly passen körperlich in eine Dose?

In der Praxis: einer. Ein Unterputz-Aktor teilt sich die tiefe Gerätedose (60 mm oder mehr) mit Schalter und Klemmen — Platz, Leitungsführung und Wärmeabfuhr sind auf ein Gerät ausgelegt. Wer mehrere Schaltstellen nachrüstet, setzt je Dose einen Aktor oder plant gleich einen Mehrkanal-Aktor an der Stelle, wo mehrere geschaltete Leitungen zusammenlaufen (etwa im Rollladenkasten oder in der Verteilerdose). Für viele Kanäle an einem Ort ist die Hutschienen-Serie im Verteiler die aufgeräumtere Lösung.

Spielt der Eigenverbrauch der Aktoren eine Rolle auf der Stromrechnung?

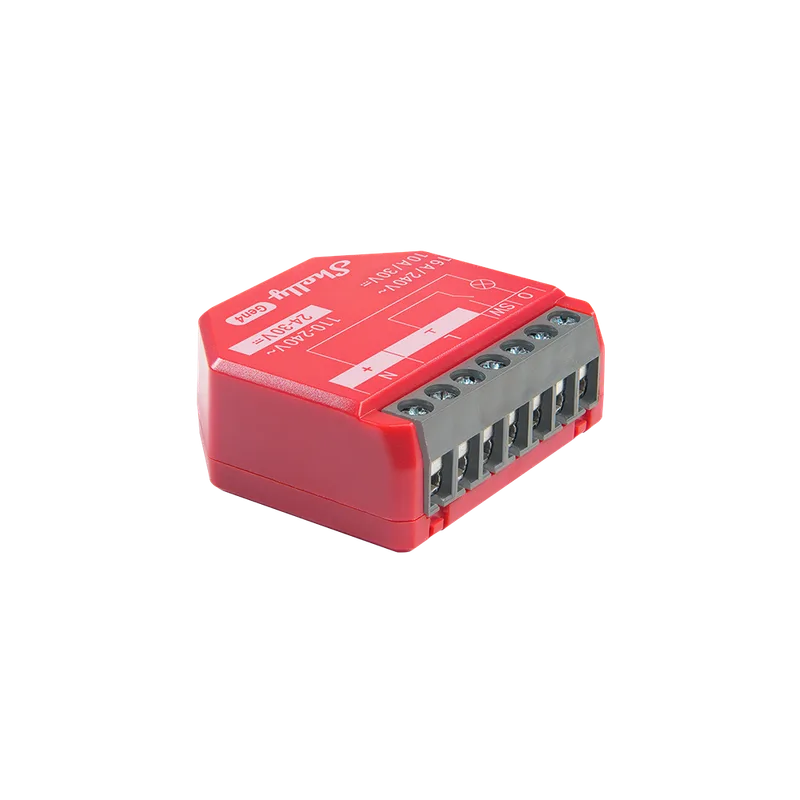

Er bleibt klein, aber messbar: Unter 1 W je Gen4-Unterputzgerät bedeutet im Dauerbetrieb höchstens knapp 9 kWh im Jahr — bei 40 Cent je Kilowattstunde also rund 3,50 Euro pro Gerät. Zwanzig Aktoren kosten damit maximal etwa 70 Euro Standby im Jahr. Wer smarte Abschaltung plant, rechnet gegen: Ein Aktor, der einen 15-W-Standby-Verbraucher nachts trennt, spart sein eigenes Standby um ein Vielfaches wieder ein.
