Fehlerstromschutzschalter Typ A, 30 mA, 2-polig

Wo der Typ A 30 mA 2P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennfehlerstrom

30 mA

RCD-Typ: A
Polzahl: 2-polig
Schutzziel: Personenschutz nach DIN VDE 0100-410

Kurzantwort

Typ A 30 mA 2P: Fehlerstromschutzschalter mit 30 mA Nennfehlerstrom und AC + pulsierende Gleichströme-Erkennung. Eingesetzt als Personenschutz nach DIN VDE 0100-410 bei Hausinstallationen mit Steckdosen-Endkreisen.

Grundlage: DIN EN 61008-1 · DIN VDE 0100-410

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt Typ A 30 mA 2P?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
Steckdose Bad / Küche (Wechselstrom)	Pflicht	Pflicht für 230-V-Endkreise mit erhöhtem Personenrisiko.
Außensteckdose Garten / Garage	Pflicht	Mobile Verbraucher außerhalb Gebäude — Personenschutz Pflicht.
Wohnungs-Verteilung 1-phasig	Empfohlen	Eine FI-Gruppe für mehrere 1-phasige Endkreise mit gemeinsamem N.
Drehstrom-Hauptanschluss	Ungeeignet	4-polige Ausführung nötig — Typ A 30 mA 4P verwenden.
Wallbox mit DC-Anteil	Ungeeignet	Glatter DC-Fehlerstrom blendet Typ A — Typ B oder B+ nehmen.
Industrie-Frequenzumrichter	Ungeeignet	FU-Mischfrequenzen erfordern Typ F oder B.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

RCD-Typ	A (AC + pulsierende Gleichströme)
Nennfehlerstrom I∆n	30 mA
Polzahl	2 polig
Nennbetriebsstrom	40 A
Schutzziel	Personenschutz nach DIN VDE 0100-410
Übliche Querschnitte	1,5 / 2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

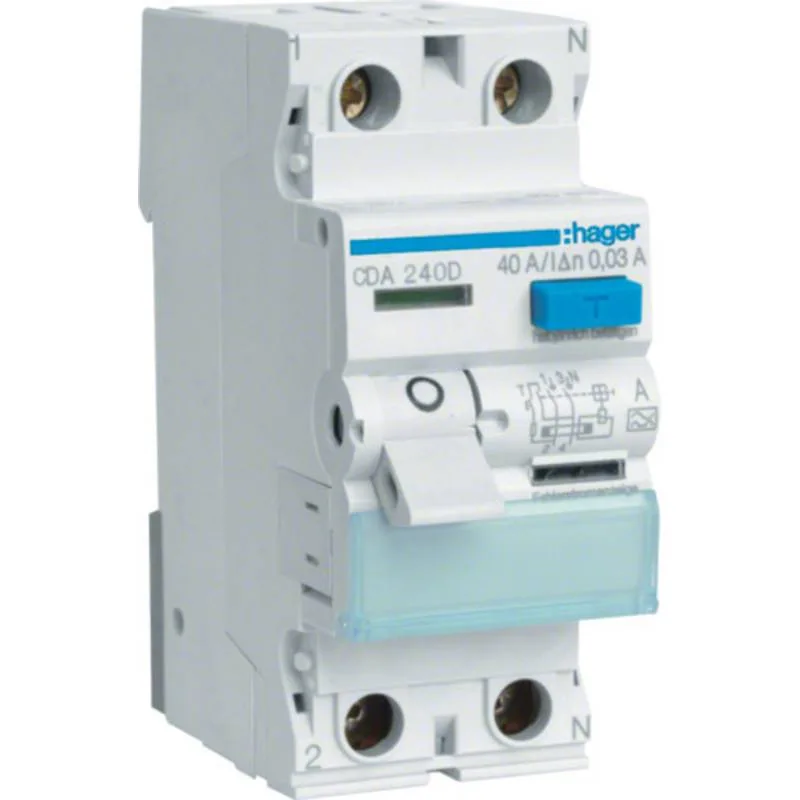

Hager	CDA-Reihe	CDA240D	Preis bei Conrad prüfen → *
ABB	System pro M compact F200	F202A-40/0,03	Preis bei Conrad prüfen → *

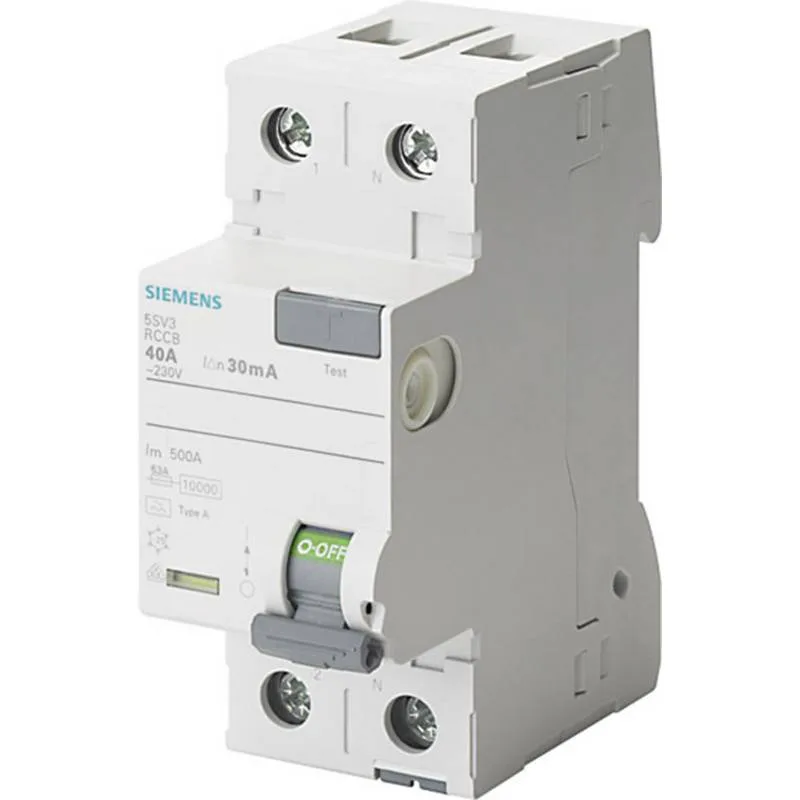

Siemens	5SV3	5SV3342-6	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Was bedeutet A bei einem FI-Schutzschalter genau?

Der A-Typ beschreibt, welche Fehlerstrom-Wellenformen der FI sicher erkennt — AC + pulsierende Gleichströme. In Deutschland sind seit 2009 Typ-AC-FIs in Wohngebäuden nicht mehr zulässig, mindestens Typ A ist Pflicht. Typ B/B+ wird Pflicht, sobald glatter DC-Fehlerstrom auftreten kann.

Warum 2-polig und nicht eine andere Polzahl?

2-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Wann reicht Typ A und wann brauche ich einen anderen Typ?

Typ A erfasst AC + pulsierende Gleichströme. In Anwendungen mit glatten DC-Anteilen (3-phasige Wechselrichter, Wallbox ohne integrierten DC-Schutz) reicht Typ A nicht — dort ist Typ B oder B+ Pflicht. Für reine Sinus-Wechselstromkreise wäre Typ A günstiger und ausreichend.

Welche Normen regeln Typ A 30 mA 2P?

Typ A 30 mA 2P ist nach DIN EN 61008-1, DIN VDE 0100-410 geprüft. Die Normen definieren Auslöseverhalten, Schaltvermögen, Prüfklassen und Kennzeichnung — alle marktüblichen Modelle der drei Hersteller in der Tabelle oben erfüllen diese Anforderungen.
