Fehlerstromschutzschalter Typ A, 500 mA, 4-polig

Wo der Typ A 500 mA 4P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennfehlerstrom

500 mA

RCD-Typ: A
Polzahl: 4-polig
Schutzziel: reiner Anlagenschutz vor 30-mA-Endkreisen

Kurzantwort

Typ A 500 mA 4P: Fehlerstromschutzschalter mit 500 mA Nennfehlerstrom und AC + pulsierende Gleichströme-Erkennung. Eingesetzt als reiner Anlagenschutz vor 30-mA-Endkreisen bei Hausinstallationen mit Steckdosen-Endkreisen.

Grundlage: DIN EN 61008-1 · DIN VDE 0100-530

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt Typ A 500 mA 4P?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
Industrie-Hauptverteilung ohne Steckdosen	Pflicht	Selektiv vor mehreren 30-mA-Maschinen-Stromkreisen.
Vor 30-mA-Endkreisen als Brandschutz-Reserve	Empfohlen	Mehrstufiger FI-Aufbau mit klaren Selektivitäts-Verhältnissen.
Maschinen-Anlage Festanschluss (kein Stecker)	Empfohlen	Großmaschinen mit Direktanschluss ohne Personenrisiko.
Steckdose-Endstromkreis Wohnen	Ungeeignet	500 mA bietet keinen Personenschutz — 30 mA Pflicht.
Wallbox / EV-Ladestation	Ungeeignet	DC-Anteil + Personenexposition — 30 mA Typ B/B+ Pflicht.
Außensteckdose / Werkstatt-Verteilung	Ungeeignet	Personenschutz nötig, 30 mA wäre korrekt.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

RCD-Typ	A (AC + pulsierende Gleichströme)
Nennfehlerstrom I∆n	500 mA
Polzahl	4 polig
Nennbetriebsstrom	100 A
Schutzziel	reiner Anlagenschutz vor 30-mA-Endkreisen
Übliche Querschnitte	16 / 25 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	CDA-Reihe	CDA499D	nicht im Sortiment unserer Partner

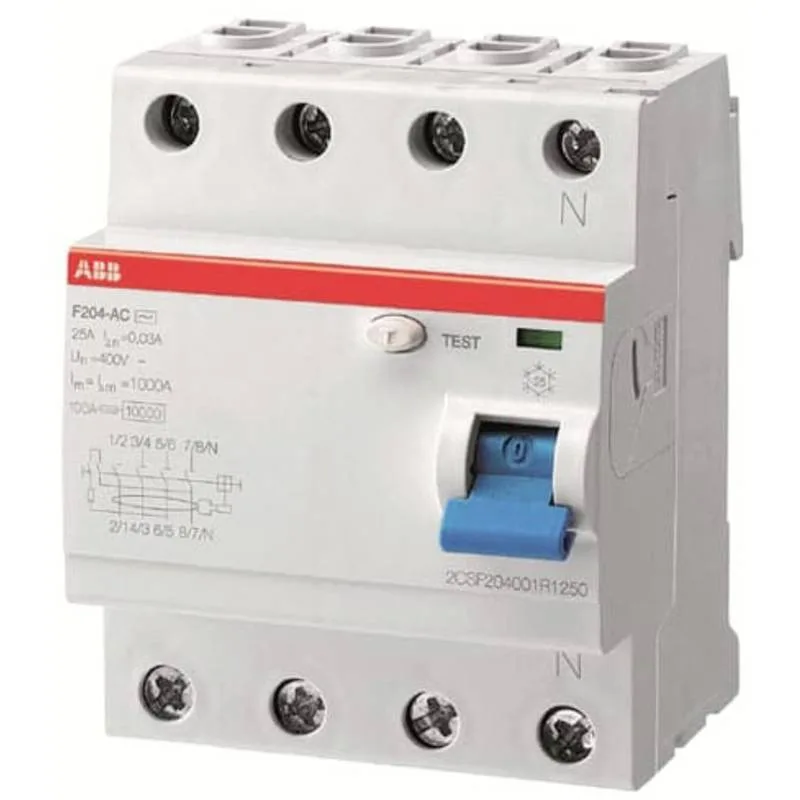

ABB	System pro M compact F200	F204A-100/0,5	Preis bei Conrad prüfen → *
Siemens	5SV4	5SV4944-6	nicht im Sortiment unserer Partner

Weitere FI-Schutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann reicht Typ A und wann brauche ich einen anderen Typ?

Typ A erfasst AC + pulsierende Gleichströme. In Anwendungen mit glatten DC-Anteilen (3-phasige Wechselrichter, Wallbox ohne integrierten DC-Schutz) reicht Typ A nicht — dort ist Typ B oder B+ Pflicht. Für reine Sinus-Wechselstromkreise wäre Typ A günstiger und ausreichend.

Lässt sich Typ A 500 mA 4P selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei Typ A 500 mA 4P hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.

Wann ist Typ A 500 mA 4P ungeeignet?

Typ A 500 mA 4P ist nicht die richtige Wahl bei Steckdose-Endstromkreis Wohnen und Wallbox / EV-Ladestation. Die genauen Begründungen stehen in der Eignungs-Tabelle weiter oben — sie folgen entweder normativen Vorgaben oder technischen Grenzen der Komponente.

Welche Normen regeln Typ A 500 mA 4P?

Typ A 500 mA 4P ist nach DIN EN 61008-1, DIN VDE 0100-530 geprüft. Die Normen definieren Auslöseverhalten, Schaltvermögen, Prüfklassen und Kennzeichnung — alle marktüblichen Modelle der drei Hersteller in der Tabelle oben erfüllen diese Anforderungen.
