Fehlerstromschutzschalter Typ A, 300 mA, 4-polig
Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für Typ A 300 mA 4P — auf einen Blick.
Nennfehlerstrom
Kurzantwort
Typ A 300 mA 4P: Fehlerstromschutzschalter mit 300 mA Nennfehlerstrom und AC + pulsierende Gleichströme-Erkennung. Eingesetzt als Brandschutz für Gebäude und Photovoltaik bei Hausinstallationen mit Steckdosen-Endkreisen.
Grundlage: DIN EN 61008-1 · DIN VDE 0100-712
Wann passt Typ A 300 mA 4P?
Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.
| Anwendung | Eignung | Begründung |
|---|---|---|
| Photovoltaik AC-Einspeisung (Brandschutz) | Pflicht | Schutz gegen schleichende Erdschlüsse in PV-AC-Leitung — DIN VDE 0100-712. |
| Heizungsanlage mit Wärmeleitern | Empfohlen | Brandschutz an Heizkabeln, die im Defektfall Wärme entwickeln. |
| Vorzählerbereich Mehrfamilienhaus | Empfohlen | Selektiv vor 30-mA-Endkreisen, schützt vor Brandentstehung in Verteilung. |
| Steckdose-Endstromkreis | Ungeeignet | 300 mA reicht nicht für Personenschutz — 30 mA Pflicht. |
| Wallbox / Industrie-Maschine direkt | Ungeeignet | Personenexposition - 30 mA bei Steckdosen, Typ B bei Wallbox. |
| Reine Industrie-Anlagenverteilung ohne Brandrisiko | Kompatibel | 500 mA reicht im Anlagenschutz, 300 mA ist Brandschutz-Stufe. |
Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.
Technische Daten
| RCD-Typ | A (AC + pulsierende Gleichströme) |
|---|---|
| Nennfehlerstrom I∆n | 300 mA |
| Polzahl | 4 polig |
| Nennbetriebsstrom | 63 A |
| Schutzziel | Brandschutz für Gebäude und Photovoltaik |
| Übliche Querschnitte | 10 / 16 mm² Cu |
Modelle gängiger Hersteller
Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.
| Hersteller | Serie | Typnummer | Bezug / Datenblatt |
|---|---|---|---|

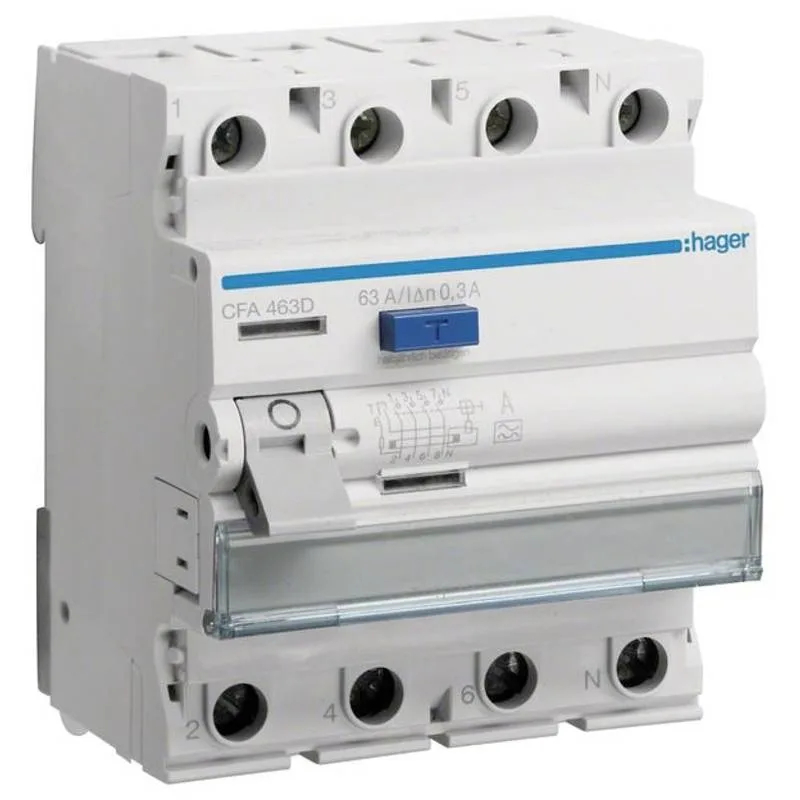

| Hager | CDA-Reihe | CDA463G | Datenblatt suchen → |

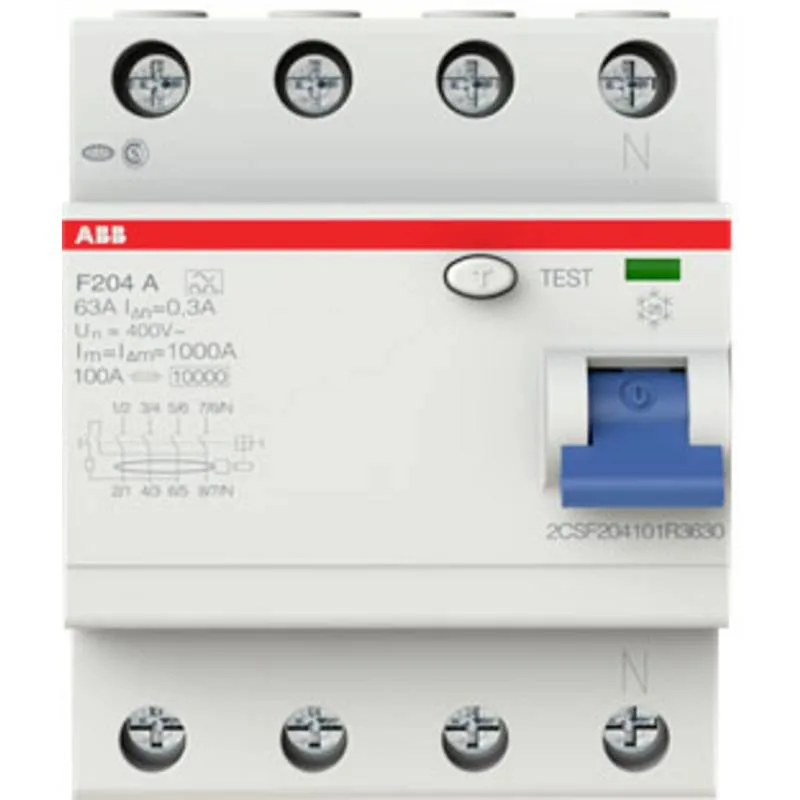

| ABB | System pro M compact F200 | F204A-63/0,3 | Bei Conrad ansehen → * |
| Siemens | 5SV4 | 5SV4647-6 | Hersteller-PDF → |
* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.
Häufige Fragen
Fachliche Details zu dieser Parameter-Kombination
Schützt Typ A 300 mA 4P auch vor Brand?
Wann reicht Typ A und wann brauche ich einen anderen Typ?
Wann ist Typ A 300 mA 4P ungeeignet?
Welche Normen regeln Typ A 300 mA 4P?
