CEE 63 A Kraftanschluss: 39,3 kW und 63,0 A je Außenleiter
Leistung und Außenleiterstrom für CEE 63 A Kraftanschluss an 400 V Drehstrom — aus P = √3 · U · I · cos φ. Reine Physik, kein Norm-Modell.
Wirkleistung
Kurzantwort
Laut Berechnung führt CEE 63 A Kraftanschluss an 400 V Drehstrom bei cos φ = 0,90 rund 63,0 A je Außenleiter — das entspricht 39,3 kW Wirkleistung (43,6 kVA Scheinleistung). Maßgeblich für Querschnitt und Absicherung ist der Außenleiterstrom von 63,0 A.
Grundlage: Dreiphasige Leistung: P = √3 · U · I · cos φ
Wie viel Leistung bei welchem cos φ?
Verlauf von wirkleistung über den Leistungsfaktor cos φ für CEE 63 A Kraftanschluss. Bei festem Außenleiterstrom steigt die nutzbare Wirkleistung mit cos φ.
Bezugsquellen — passend zur Berechnung
Schutz, Steckvorrichtung und Zuleitung
Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.
CEE-Stecker 63 A (5-polig, rot)
AS Schwabe 61423 CEE Stecker 63 A 400 V 1 St.
ab 71,99 € Auf LagerBei Conrad ansehen → *

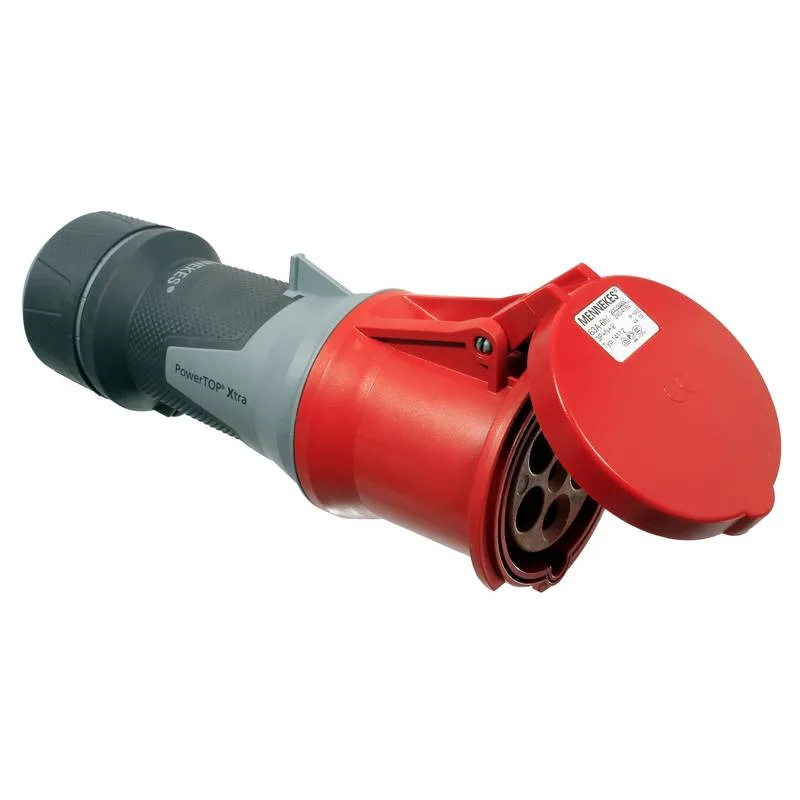

CEE-Kupplung 63 A (5-polig, rot)
AS Schwabe 61428 CEE Kupplung 63 A 400 V 1 St.
ab 65,99 € Auf LagerBei Conrad ansehen → *

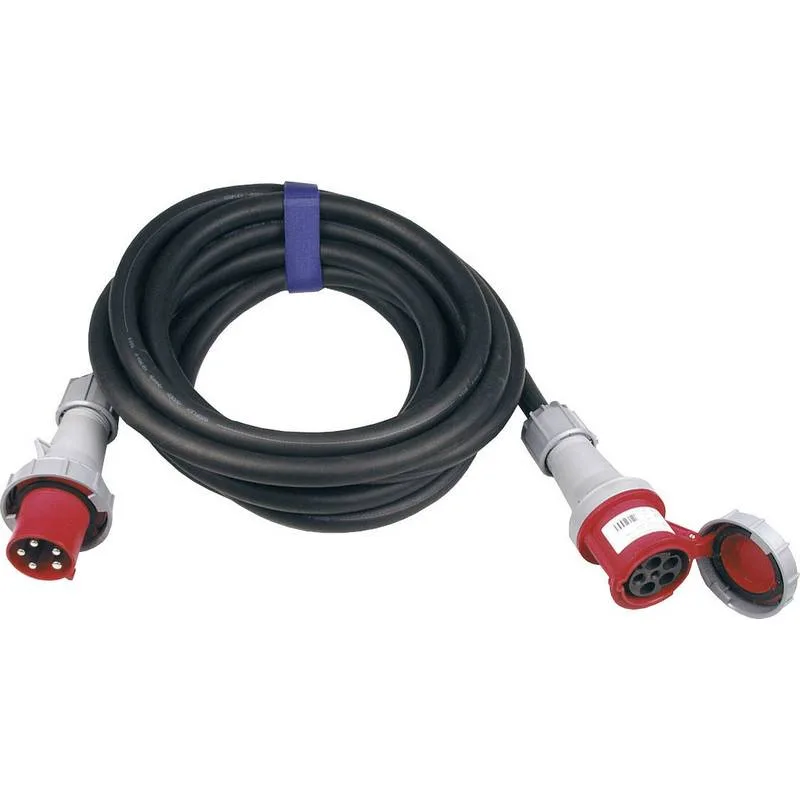

H07RN-F 5×16 mm² (Gummischlauchleitung)
SIROX® CEE-Verlängerung 63 A H07RN-F 5 G 16 mm²
ab 295,00 € Auf LagerBei Conrad ansehen → *
* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.
Weitere Berechnungen für CEE 63 A Kraftanschluss
Passende Folgeberechnungen für diese Parameter-Kombination.
Wie wirkt der Leistungsfaktor auf Strom und Leistung?
Bei festem Außenleiterstrom von 63,0 A steigt die nutzbare Wirkleistung mit cos φ — die Scheinleistung bleibt konstant.
| cos φ | Strom | Wirkleistung | Scheinleistung |
|---|---|---|---|
| 1,00 | 63,0 A | 43,6 kW | 43,6 kVA |
| 0,95 | 63,0 A | 41,5 kW | 43,6 kVA |
| 0,90 | 63,0 A | 39,3 kW | 43,6 kVA |
| 0,85 | 63,0 A | 37,1 kW | 43,6 kVA |
| 0,80 | 63,0 A | 34,9 kW | 43,6 kVA |
Was bedeutet das für Querschnitt und Absicherung?
Der rote CEE-63-A-Steckverbinder speist mittlere Industrielasten: Großmaschinen, Pumpenaggregate, stationäre Schweißanlagen und mobile Baustellenverteiler. Bei 400 V und 63 A je Außenleiter überträgt er mit cos φ 0,90 rund 39 kW Wirkleistung. Der volle Außenleiterstrom von 63 A bestimmt Zuleitungsquerschnitt und Absicherung — bei dieser Größe meist NH0-Sicherungen statt Leitungsschutzschalter.
Die Werte folgen direkt aus der Drehstrom-Leistungsformel P = √3 · U · I · cos φ. Mit U = 400 V und cos φ = 0,90 ergibt sich ein Strom je Außenleiter von I = 63,0 A, eine Wirkleistung von 39,3 kW und eine Scheinleistung S = √3 · U · I = 43,6 kVA. Die Differenz zwischen kVA und kW ist Blindleistung, die das Kabel mitführt, ohne Arbeit zu verrichten.
Für die Praxis zählt der Außenleiterstrom von 63,0 A: Er bestimmt den Mindestquerschnitt der Zuleitung (thermisch und über den Spannungsfall) und den Nennstrom des Leitungsschutz- bzw. Motorschutzschalters. Den passenden Querschnitt liefert der Kabelquerschnitt-Rechner, die Schutzauslegung der Absicherungs-Rechner — beide mit diesem Strom als Eingangswert.
Der Leistungsfaktor wirkt direkt auf den Strom: Sinkt cos φ von 0,90 auf 0,80 — etwa bei einem Motor im Teillastbetrieb —, steigt der Außenleiterstrom bei gleicher Wirkleistung auf rund 70,9 A. Ein schlechter cos φ kostet also Querschnitt, ohne mehr nutzbare Leistung zu liefern; in der Industrie wird er deshalb über Kompensationsanlagen angehoben.
