0,7 % Spannungsfall: Poolpumpe bei 25 m

Q: Wie groß ist der Spannungsabfall bei Poolpumpe auf 25 m?

Bei 4.5 A Nennstrom durch 25 m NYY-J 3×2,5 mm² entsteht ein Spannungsabfall von 1,64 V — das sind 0,71 Prozent von 230 V einphasiger Wechselstrom.

Q: Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 0,71 Prozent ist dieser Wert unter beiden Grenzen.

Q: Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für einphasiger Wechselstrom: 4.5 A Strom, 2,5 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,85, Einfachlänge 25 m.

Q: Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 4.5 A und 25 m rund 8,7 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Q: Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 8,7 W auf rund 4,3 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

Haben Sie bereits ein Kabel verlegt? Prüfen Sie hier, ob es für eine Pool-Filterpumpe (einphasig, Gartenleitung) ausreicht. Typisches Standardkabel: NYY-J 3×2,5 mm² · 4.5 A · Wechselstrom 230 V

Spannungsfall bei 25 m

0,71 %

Absolut

1,64 V

Verlustleistung

8,7 W

Compliance

Norm-konform

Kurzantwort

Ihr NYY-J 3×2,5 mm²-Kabel hat bei 4.5 A und 25 m Leitungslänge einen Spannungsfall von 0,71 % (1,64 V). Das liegt innerhalb der 5 Prozent Empfehlung der DIN VDE 0100-520 — das Kabel ist für diese Anwendung zulässig.

Grundlage: DIN VDE 0100-520, physikalische Spannungsabfall-Formel

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Spannungsabfall-Kurve Poolpumpe (NYY-J 3×2,5 mm²)

Verlauf des relativen Spannungsabfalls über die einfache Leitungslänge für 4.5 A Nennstrom auf NYY-J 3×2,5 mm². Die gestrichelten Linien markieren die Compliance-Schwellen 3 % (Beleuchtung) und 5 % (Geräte) nach DIN VDE 0100-520.

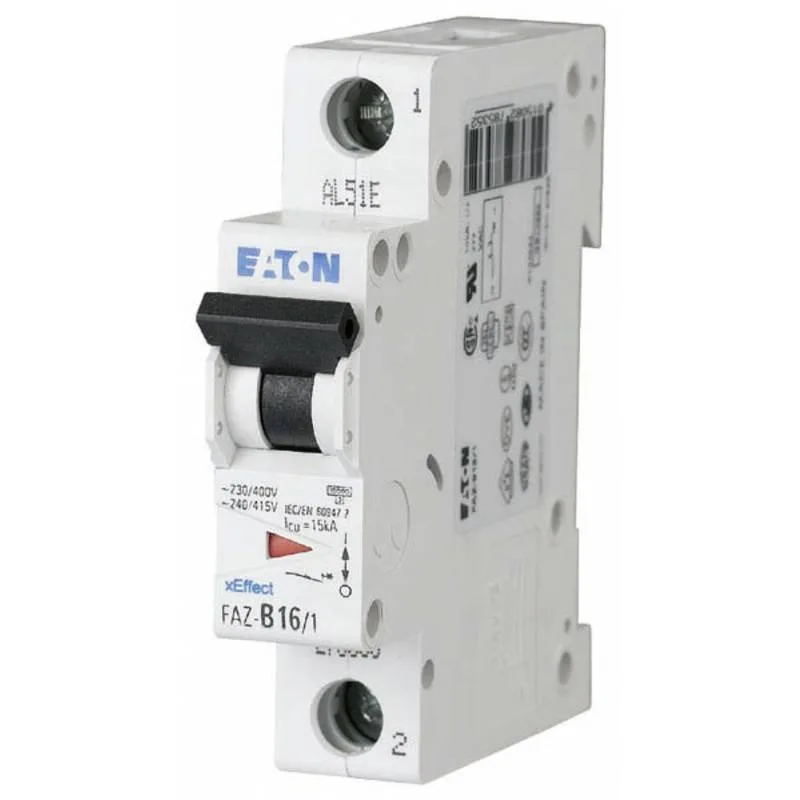

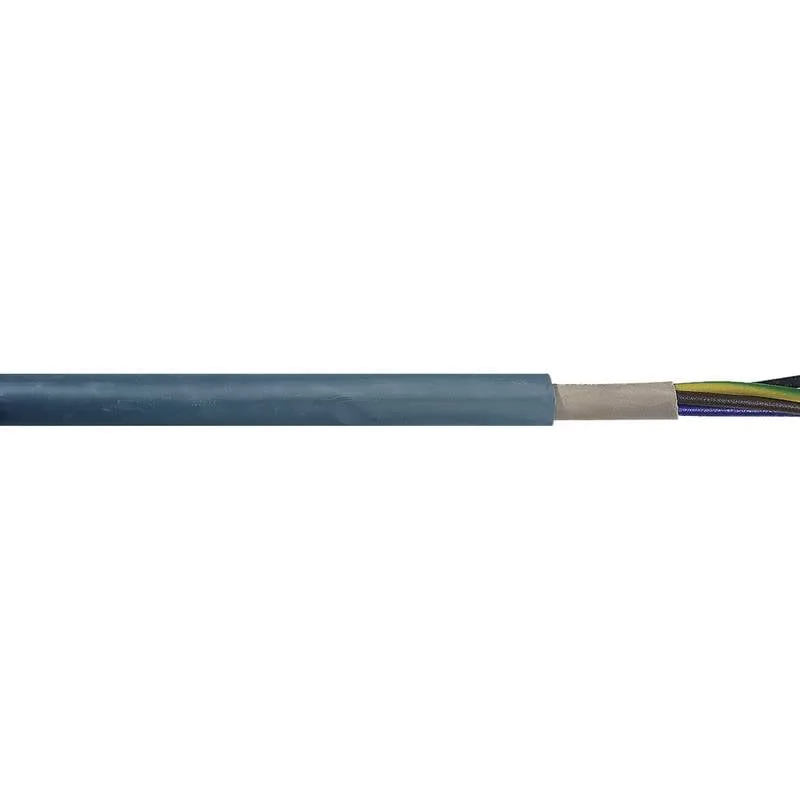

Bezugsquellen — passend zur Berechnung

Bezugsquellen für diese Anwendung

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.

Weitere Berechnungen für Poolpumpe

Passende Folgeberechnungen für diese Parameter-Kombination.

Poolpumpe neu auslegen — Kabelquerschnitt-Rechner

Normgerechte Auslegung nach Thermik + Spannungsfall für die Pool-Filterpumpe (einphasig, Gartenleitung)

Strombelastbarkeit 2,5 mm² im Schaltschrank

Wie viel Strom traegt dieser Querschnitt im Kabelkanal bei 55 °C?

Leitungsschutz für Poolpumpe

Charakteristik und Nennstrom nach DIN VDE 0100-430

Schleifenimpedanz Poolpumpe

Abschaltbedingung im TN-System nach DIN VDE 0100-410

Poolpumpe komplett — Anschluss-Übersicht

Querschnitt, Absicherung, FI-Typ und Material-Stückliste in einer Seite

Wie viel Spannungsabfall habe ich bei welcher Länge?

Spannungsfall-Tabelle für NYY-J 3×2,5 mm² bei 4.5 A (Pool-Filterpumpe (einphasig, Gartenleitung)): Werte pro Leitungslänge von 5 m bis 50 m mit absoluter Spannungsdifferenz, Verlustleistung und Compliance-Bewertung. Auch bei 50 m bleibt die Kombination unter der 5 %-Grenze nach DIN VDE 0100-520.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
5 m	0,33 V	0,14 %	1,7 W	Licht & Geräte
10 m	0,65 V	0,28 %	3,5 W	Licht & Geräte
15 m	0,98 V	0,43 %	5,2 W	Licht & Geräte
20 m	1,31 V	0,57 %	6,9 W	Licht & Geräte
25 m	1,64 V	0,71 %	8,7 W	Licht & Geräte
30 m	1,96 V	0,85 %	10,4 W	Licht & Geräte
40 m	2,62 V	1,14 %	13,8 W	Licht & Geräte
50 m	3,27 V	1,42 %	17,3 W	Licht & Geräte

Gruen = unter 3 % (alle Anwendungen inkl. Beleuchtung) · Orange = unter 5 % (Geräte und Steckdosen) · Rot = über 5 % (nicht normkonform, Querschnitt erhöhen).

Passt keine Zeile? Eigene Werte durchrechnen

Der Rechner startet mit den Werten dieser Seite (Poolpumpe, 2,5 mm², 25 m) — Länge, Querschnitt und Verbraucher lassen sich frei ändern, das Ergebnis aktualisiert sofort.

Spannungsfall-Diagnose

Kabel bereits verlegt? Prüfen Sie hier, ob Ihr vorhandenes Kabel für den geplanten Verbraucher ausreicht.

1. Ihr vorhandenes Kabel — welcher Querschnitt?

2. Was möchten Sie anschliessen?

3. Leitungslänge

max 5000 mmin 0,1 m

1 m100 m

Spannungsfall

0,7%

Optimal — unter 3 %

Absolut: 1,64 V
Nennspannung: 230 V
Strom: 4,5 A
Querschnitt: 2,5 mm²
Verlustleistung: 9 W
Max. Länge (5 %): 176 m

Ihr Kabel — reicht es für eine Poolpumpe?

Querschnitts-Vergleich bei 4.5 A und 25 m (Pool-Filterpumpe (einphasig, Gartenleitung)): 1,5 mm² → 1,2 % · 2,5 mm² → 0,7 % · 4 mm² → 0,4 %.

Kabelquerschnitt	Spannungsfall	Verlust	Status
1,5 mm² Cu	1,2 %	14 W	✓ Optimal
2,5 mm² Cu Standard	0,7 %	9 W	✓ Optimal
4 mm² Cu	0,4 %	5 W	✓ Optimal

Bei 25 m Leitungslänge und 4.5 A. Für Neuauslegungen → Kabelquerschnitt-Rechner nutzen.

Ab welcher Länge wird es kritisch?

Licht-tauglich (< 3 %)

alle 50 m

Geräte-tauglich (< 5 %)

bis 50 m

Querschnitt erhöhen

—

Für die Pool-Filterpumpe (einphasig, Gartenleitung) mit NYY-J 3×2,5 mm² ist die Installation auf allen hier berechneten Längen unkritisch. Auch bei der maximal tabellierten Länge von 50 m bleibt die Installation innerhalb der 5-Prozent-Empfehlung.

Was heißt das für meine Installation?

Die Pool-Filterpumpe ist die Anwendung mit dem ungewöhnlichsten Profil dieses Rechners: nur 4,5 A Betriebsstrom, aber oft die längste Leitung im Haus — 25 m und mehr durch den Garten zum Technikschacht. Bei so kleinen Strömen bleibt der Spannungsfall selbst auf langen Strecken moderat; kritischer ist die normgerechte Erdverlegung und der zwingende RCD-Schutz im Poolbereich.

Auf 25 m Leitungslänge bei 4.5 A durch 2,5 mm² Kupfer bei einer Betriebstemperatur von 70 °C ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Wechselstrom gilt ΔU = (2 · L · I · cos φ) / (κ · A), der Faktor 2 berücksichtigt Hin- und Rückleiter. Das Ergebnis: 1,64 V absoluter Spannungsabfall, 0,71 Prozent vom Nennwert.

Mit 0,71 Prozent bleibt die Leitung deutlich unter der strengen 3-Prozent-Empfehlung für Beleuchtungsstromkreise. Für die Poolpumpe-Anwendung ist diese Dimensionierung komfortabel, und auch eine Reserve für mögliche Verlängerungen ist vorhanden.

Die Verlustleistung des Leiters beträgt 8,7 W und wird als Wärme an die Umgebung abgegeben. Über eine Stunde Vollast entspricht das 0,009 kWh Wärmeverlust, die den Nutzungsgrad der Installation minimal, aber kumulativ spürbar reduzieren.

Eingangswerte und Konstanten

Anwendung	Pool-Filterpumpe (einphasig, Gartenleitung)
Kabeltyp	NYY-J 3×2,5 mm²
Empfohlene Absicherung	C10 (1-polig)
Leiterquerschnitt	2,5 mm²
Leitermaterial	Kupfer (Cu)
Nennstrom	4.5 A
Nennspannung	230 V
Stromart	Wechselstrom 230 V
Leistungsfaktor cos φ	0,85
Leitertemperatur (angenommen)	70 °C
Leitfaehigkeit κ bei 70 °C	46,8 m/(Ω·mm²)

Berechnet am 2026-06-12. Grundlage: physikalische Spannungsabfall-Formel bei 70 °C Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot L \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsabfall auf der Leitung (V)
L: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor
κ: Spezifische Leitfaehigkeit bei Betriebstemperatur (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Temperaturabhaengigkeit der Leitfaehigkeit

κ (T) = \frac{κ _{20}}{1 + α \cdot ( T - 20 )}

κ_20: Cu 56 bzw. Al 35 (m/(Ω·mm²))
α: Cu 0,00393, Al 0,00403 (1/K)
T: Leitertemperatur (°C)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wie groß ist der Spannungsabfall bei Poolpumpe auf 25 m?

Bei 4.5 A Nennstrom durch 25 m NYY-J 3×2,5 mm² entsteht ein Spannungsabfall von 1,64 V — das sind 0,71 Prozent von 230 V einphasiger Wechselstrom.

Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 0,71 Prozent ist dieser Wert unter beiden Grenzen.

Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für einphasiger Wechselstrom: 4.5 A Strom, 2,5 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,85, Einfachlänge 25 m.

Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 4.5 A und 25 m rund 8,7 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 8,7 W auf rund 4,3 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

Fachbegriffe in diesem Text

Leitfähigkeit κ

Die Materialeigenschaft, die angibt, wie gut ein Leiter elektrischen Strom durchlässt — Kehr…

Spannungsfall ΔU

Die Differenz zwischen Eingangs- und Ausgangsspannung einer Leitung unter Belastung, verursa…

Verlustleistung P_v

Die Leistung, die als Wärme im Leiter in die Umgebung abgegeben wird und als Nutzenergie ver…

Wechselstrom AC

Elektrischer Strom, dessen Richtung periodisch wechselt — in Deutschland 50-mal pro Sekunde …

Leiterwiderstand R

Der elektrische Widerstand einer Leitung in Ohm — abhängig von Länge, Querschnitt, Leitfähig…

Normative Grundlagen

DIN VDE 0100-520 — Errichtung von Niederspannungsanlagen: Auswahl und Errichtung elektrischer Betriebsmittel, Kabel und Leitungen
DIN VDE 0100-410 — Schutz gegen elektrischen Schlag
IEC 60364-5-52 — Strombelastbarkeit elektrischer Leiter

Die Grenzwerte (3 Prozent für Beleuchtung, 5 Prozent für Geräte) sind Empfehlungen der DIN VDE 0100-520. In Sonderfaellen (z.B. Motorstart, Schutzpotentialausgleich) gelten abweichende Anforderungen.
