150 W Netzteil für 12 V · 14,4 W/m bei 8 m

Wie groß muss das Netzteil für LED-Stripe 12 V mit 14,4 W/m (5050, 60 LED/m) sein? Diese Seite rechnet Netzteil-Größe, Strangstrom und Spannungsfall auf der DC-Zuleitung durch. Standard: LiYY 2×1,5 mm², 3 m vom Netzteil zum Stripe · 12 V · 14,4 W/m.

Netzteil bei 8 m Stripe

150 W

Laut Berechnung hält die 3 m lange 1,5-mm²-Zuleitung den 5-%-Richtwert bis 5 m Stripe; ab 8 m sind es 5,94 % — dafür braucht es 2,5 mm²

Strangstrom: 9,60 A
ΔU Zuleitung: 5,94 %
Empf. Querschnitt: 2,50 mm²
Bewertung: Über Richtwert

Kurzantwort

150 W Netzteil für 8 m LED-Stripe 12 V mit 14,4 W/m (5050, 60 LED/m): 9,6 A Strangstrom bei 12 V, 5,94 % Spannungsfall auf 3 m Zuleitung mit 1,5 mm² — laut Berechnung über dem 5-%-Praxis-Richtwert.

Grundlage: Netzteil mit 20 % Reserve · Zuleitung 3 m (Annahme), Richtwert 5 % (Zielwert 3 %) · Spannungsfall auf dem Stripe selbst nicht berechnet

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

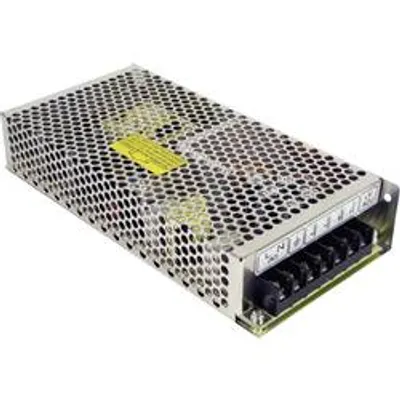

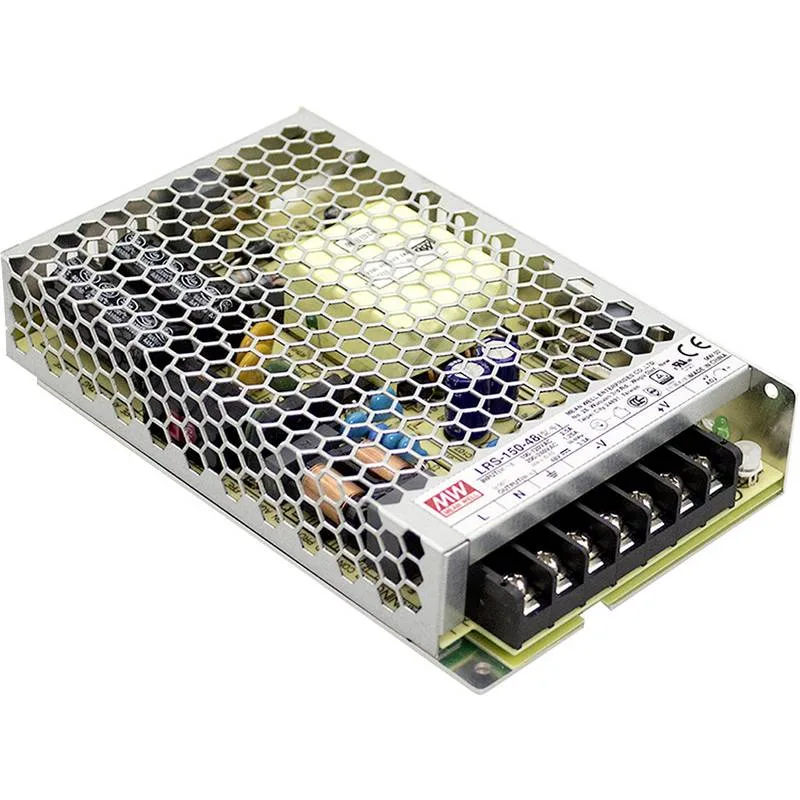

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 26.10.2026 — maßgeblich ist der Preis im Shop.

Welches Netzteil für LED-Stripe 12 V, 14,4 W/m?

LED-Stripe 12 V mit 14,4 W/m (5050, 60 LED/m): benötigte Netzteil-Leistung (mit 20 % Reserve), Strangstrom und Spannungsfall auf 3 m 1,50 mm² LiYY 2×1,5 mm²-Zuleitung (Netzteil → Stripe-Anfang). Ab 8 m Stripe-Länge überschreitet die Zuleitung laut Berechnung den 5-%-Richtwert.

Stripe-Länge	Netzteil	Strangstrom	ΔU Zuleitung	Bewertung
1 m	18 W	1,20 A	0,74 %	Unter 3 %
2 m	36 W	2,40 A	1,48 %	Unter 3 %
3 m	60 W	3,60 A	2,23 %	Unter 3 %
5 m	90 W	6,00 A	3,71 %	Unter 5 %
8 m	150 W	9,60 A	5,94 %	Über 5 %
10 m	200 W	12,00 A	7,42 %	Über 5 %
15 m	300 W	18,00 A	11,14 %	Über 5 %

Netzteil-Leistung = 14,4 W/m × Länge × 1,2 (Reserve), aufgerundet auf marktübliche Größe. Grün = Zuleitung laut Berechnung unter 5 % · Rot = Zuleitung verstärken, kürzer führen oder die Last auf mehrere Einspeisepunkte verteilen.

Sparsamer 3528-Stripe mit 4,8 W/m an 12 V

Der klassische 3528-Stripe mit 4,8 W/m ist die preiswerteste Variante für indirekte Beleuchtung in Vitrinen, unter Hängeschränken oder als Akzentlicht hinter dem Fernseher. An 12 V fließen 0,4 A je Meter, ein Drittel des 5050-Stripes oben — deshalb reicht laut Berechnung eine dünnere Zuleitung. Über etwa 5 m sollte auch der 3528-Stripe beidseitig eingespeist oder auf 24 V umgestellt werden, sonst leuchtet das ferne Ende sichtbar dunkler.

3528, 60 LED/m, 4,8 W/m: 0,40 A je Meter Stripe. Zuleitung 3 m LiYY 2×0,75 mm². Ab 15 m Stripe-Länge überschreitet die Zuleitung laut Berechnung den 5-%-Richtwert.

Netzteil, Strangstrom und Spannungsfall je Stripe-Länge, 12 V · 4,8 W/m
Stripe-Länge	Netzteil	Strangstrom	ΔU Zuleitung
1 m	10 W	0,40 A	0,49 %
2 m	18 W	0,80 A	0,99 %
3 m	18 W	1,20 A	1,48 %
5 m	36 W	2,00 A	2,47 %
8 m	60 W	3,20 A	3,96 %
10 m	60 W	4,00 A	4,95 %
15 m	90 W	6,00 A	7,42 %

Eigene Werte durchrechnen

Spannung, Leistung pro Meter, Stripe-Länge und Querschnitt der Zuleitung lassen sich hier frei ändern — Netzteil-Größe, Strangstrom und Spannungsfall aktualisieren sich sofort.

LED-Netzteil & Zuleitung berechnen

Netzteil-Größe, Strangstrom und Spannungsfall auf der DC-Zuleitung — für 12-, 24- und 48-V-LED-Stripes.

Stripe-Spannung

5-V-Stripes (USB, adressierbare Pixel) rechnet dieser Rechner nicht: Bei 5 V fließt für dieselbe Leistung fünfmal so viel Strom wie bei 24 V, dort sind Einspeisepunkte alle ein bis zwei Meter üblich.

Leistung pro Meter

max 150 W/mmin 0,5 W/m

W/m

2 W/m30 W/m

Steht auf Verpackung oder Datenblatt des Stripes, z. B. 14,4 W/m. Gängige Werte: 4,8 / 9,6 / 14,4 / 19,2 W/m.

Stripe-Länge

max 100 mmin 0,5 m

1 m20 m

Strangstrom: 6,00 A · Stripe-Last 72,0 W

Zuleitung Netzteil → Stripe-Anfang

max 100 mmin 0,1 m

0,5 m20 m

Einfache Strecke der zweiadrigen Leitung vom Netzteil bis zum Anschluss des Stripes — nicht die Stripe-Länge.

Zuleitungs-Querschnitt (Netzteil → Stripe)

Empfehlung

Mit 1,5 mm² Zuleitung wären es laut Berechnung 3,71 % Spannungsfall. Alternativ das Netzteil näher an den Stripe setzen.

Netzteil-Größe (mit 20 % Reserve)

90W

Spannungsfall Zuleitung

5,57%

Über 5 % — Zuleitung verstärken

Stripe-Last: 72,0 W
Strangstrom: 6,00 A
Spannung: 12 V DC
Abfall absolut: 0,67 V
Empf. Querschnitt: 1,5 mm²

Praxis-Richtwert 5 % · Zielwert 3 % für die Zuleitung. ΔU = (2·ℓ·I)/(κ·A) mit ℓ = Zuleitungslänge. Den Spannungsfall auf dem Stripe selbst rechnet dieses Modell nicht — dafür gilt die Hersteller-Angabe zur maximalen Einspeiselänge.

Zuleitungsquerschnitt bei 8 m Stripe

12 V · 14,4 W/m mit 8 m Stripe: 9,60 A Strangstrom über 3 m Zuleitung: 0,75 mm² → 11,88 % · 1,00 mm² → 8,91 % · 1,50 mm² → 5,94 % · 2,50 mm² → 3,56 % · 4,00 mm² → 2,23 %.

Querschnitt	Spannungsfall	absolut	Status
0,75 mm² Cu	11,88 %	1,43 V	Über 5 %
1,00 mm² Cu	8,91 %	1,07 V	Über 5 %
1,50 mm² Cu Standard	5,94 %	0,71 V	Über 5 %
2,50 mm² Cu	3,56 %	0,43 V	Unter 5 %
4,00 mm² Cu	2,23 %	0,27 V	Unter 5 %

Bewertung laut Berechnung gegen den 5-%-Praxis-Richtwert bei 3 m Zuleitung und 9,60 A.

Grenzlänge der Zuleitung

Unter 5 % mit 1,50 mm²

bis 5 m

Verstärken / einspeisen

ab 8 m

Mit 3 m 1,50 mm² LiYY 2×1,5 mm² bleibt der Spannungsfall der Zuleitung laut Berechnung bis 5 m Stripe-Länge unter 5 %. Ab 8 m sollte der Querschnitt erhöht, das Netzteil näher gesetzt oder die Last auf mehrere Einspeisepunkte verteilt werden. Aus der Standardreihe wäre 2,50 mm² der erste Querschnitt, der die 5-%-Grenze bei 8 m Stripe einhält.

Helligkeit am Stripe-Ende

Der 5050-Stripe mit 14,4 W/m liefert die typische Wohnraum-Helligkeit für Deckenvouten und Lichtleisten. An 12 V fließen pro Meter rund 1,2 A — auf 5 m sind das bereits 6 A in der Zuleitung. Hier zeigt sich die Schwäche von 12-V-Systemen besonders deutlich: der Spannungsfall steigt mit dem Quadrat der Länge spürbar an, und die letzten Meter eines langen 12-V-5050-Stripes verlieren ohne dicke Zuleitung oder Mitteneinspeisung an Helligkeit. Für Strecken über 4 m ist 24 V die elektrisch sauberere Wahl.

Die Netzteil-Auslegung folgt der Leistungs-Bilanz: 14,4 W pro Meter × 8 m ergibt 115,2 W reine Stripe-Last. Mit der empfohlenen Reserve von 20 % (Konstantspannungs-Netzteile sollen nicht dauerhaft am Anschlag laufen) ergibt das 138,2 W — aufgerundet auf die nächste marktübliche Nennleistung sind das 150 W. Der Strangstrom beträgt I = P / U = 115,2 W / 12 V = 9,60 A.

Auf 3 m Zuleitung mit 1,5 mm² fällt bei 9,60 A eine Spannung von 0,71 V ab — 5,94 % und damit laut Berechnung über dem 5-%-Richtwert. Am Stripe kommt entsprechend weniger Spannung an, was die Helligkeit mindern kann. Der erste Querschnitt aus der Standardreihe, der die 5-%-Grenze einhält, wäre 2,5 mm² (dann 3,56 % Abfall). Alternativ lässt sich das Netzteil näher an den Stripe setzen oder auf eine höhere Stripe-Spannung wechseln.

Wichtig ist die Unterscheidung zwischen Zuleitung und Stripe: Gerechnet ist nur der Verlust auf der 3 m langen Anschlussleitung vom Netzteil zum Stripe-Anfang. Auf dem 8 m langen Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab — dieser Anteil ist hier nicht berechnet. Ob das ferne Ende dunkler wird, hängt deshalb auch davon ab, ob der Stripe innerhalb der vom Hersteller angegebenen maximalen Einspeiselänge bleibt; sonst beidseitig oder in der Mitte einspeisen.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formel, Grundlagen

Spannungsfall-Kurve 12 V · 14,4 W/m (Zuleitung 1,50 mm²)

Spannungsfall auf der 3 m langen Zuleitung über die Stripe-Länge. Der Strangstrom steigt mit der Stripe-Länge (mehr LEDs), deshalb wächst der Zuleitungs-Spannungsfall proportional mit. Gestrichelt: 5 % Praxis-Richtwert und 3 % Zielwert.

Eingangswerte und Konstanten

Anwendung	LED-Stripe 12 V mit 14,4 W/m (5050, 60 LED/m)
Stripe-Bauform	5050, 60 LED/m
Leistung pro Meter	14,4 W/m
Stripe-Spannung	12 V DC
Zuleitungs-Kabeltyp	LiYY 2×1,5 mm²
Zuleitungs-Querschnitt (Standard)	1,50 mm²
Zuleitungslänge Netzteil → Stripe (Annahme)	3 m
Leitermaterial	Kupfer (Cu)
Leitertemperatur (angenommen)	30 °C
Leitfähigkeit κ	53,9 m/(Ω·mm²)
Strangstrom bei Repräsentativlänge	9,60 A
Netzteil-Reserve	20 %

Grundlage: Leistungs-Bilanz und physikalische DC-Spannungsfall-Formel.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Zuleitung (V)
ℓ: Zuleitungslänge (einfach) (m)
I: Strangstrom = Stripe-Last / Spannung (A)
κ: Spezifische Leitfähigkeit Cu bei 30 °C (m/(Ω·mm²))
A: Querschnitt der Zuleitung (mm²)

Berechnungsgrundlage

Die Netzteil-Größe folgt der Leistungs-Bilanz: Leistung pro Meter mal Länge ergibt die reine Stripe-Last, plus 20 % Reserve, aufgerundet auf die nächste marktübliche Nennleistung. Der Strangstrom ist I = P / U. Der Spannungsfall der Zuleitung folgt dem Ohmschen Gesetz ΔU = (2 · ℓ · I) / (κ · A) mit dem Faktor 2 für Hin- und Rückleiter der Gleichstrom-Schleife.

Normative Grundlagen

DIN VDE 0100-520 — Kabel- und Leitungsanlagen: die Spannungsfall-Empfehlung für Beleuchtungsstromkreise, hier sinngemäß auf die Gleichstrom-Zuleitung übertragen

Die 1,5 mm²-Zuleitung dieser Seite (Bauform 5050, 60 LED/m, 12 V) wird gegen zwei Richtwerte bewertet: 5 Prozent als Praxis-Richtwert und 3 Prozent als Zielwert. Angenommen sind 3 m Zuleitung vom Netzteil zum Stripe-Anfang. Beides sind in der LED-Praxis etablierte Werte und keine für Kleinspannungs-Stripes verbindlich festgelegten Grenzen — die genannte Norm ist auf Niederspannungs-Installationen gemünzt und wird hier nur als Orientierung herangezogen. Der berechnete Wert beschreibt zudem ausschließlich die Zuleitung: Auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab, weshalb lange Stripes beidseitig oder in der Mitte eingespeist werden.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welches Netzteil brauche ich für 8 m 12 V · 14,4 W/m?

Für 8 m LED-Stripe 12 V mit 14,4 W/m (5050, 60 LED/m) ziehen Sie 115,2 W (14,4 W/m × 8 m). Mit 20 % Reserve, damit das Konstantspannungs-Netzteil nicht dauerhaft am Limit arbeitet, landen Sie bei 150 W als nächster Standardgröße. Achten Sie auf die richtige Ausgangsspannung von 12 V DC: Ein Netzteil mit zu hoher Spannung (24 V an einem 12-V-Stripe) überlastet die LEDs und kann den Stripe zerstören; eines mit zu niedriger Spannung (12 V an einem 24-V-Stripe) bringt ihn kaum oder gar nicht zum Leuchten.

Wie dick muss die Zuleitung zum 12 V · 14,4 W/m sein?

Bei 9,6 A Strangstrom und 3 m Zuleitung vom Netzteil zum Stripe fällt über 1,5 mm² 5,94 % Spannung ab — das ist laut Berechnung zu viel. Rechnerisch nötig wären 2,5 mm². Bei längerer Zuleitung steigt der Wert proportional. Faustregel: je niedriger die Spannung und je länger die Leitung, desto dicker die Zuleitung — 24 V braucht bei gleicher Leistung nur ein Viertel des Querschnitts von 12 V.

Warum wird mein LED-Stripe zum Ende hin dunkler?

Das ist der Spannungsfall in Aktion: Strom, der durch die dünnen Kupferbahnen des Stripes (und die Zuleitung) fließt, verliert unterwegs Spannung. Am fernen Ende kommt weniger als die volle 12 V an, und LEDs reagieren auf weniger Spannung mit weniger Helligkeit. Abhilfe: dickere Zuleitung, Einspeisung von beiden Enden, ein Einspeisepunkt in der Mitte, oder gleich eine höhere Stripe-Spannung (24 statt 12 V) wählen, die den Strom und damit den Abfall reduziert.

12 V oder 24 V — was ist für 12 V · 14,4 W/m besser?

Bei gleicher Leistung halbiert 24 V den Strom gegenüber 12 V und viertelt den Spannungsfall. Dieser 12-V-Stripe ist nur für kurze Strecken bis wenige Meter die richtige Wahl; bei längeren Lichtlinien lohnt der Umstieg auf 24 V. Der Nachteil höherer Spannung: Netzteil und Controller müssen exakt zur Stripe-Spannung passen.

Kann ich den 12 V · 14,4 W/m dimmen oder smart steuern?

Ja. Konstantspannungs-Stripes wie dieser werden per PWM gedimmt — entweder über einen Inline-Dimmer hinter dem Netzteil oder über einen Smart-Home-Controller (Zigbee, WLAN oder per Schaltaktor mit PWM-Ausgang). Der Controller muss den vollen Strangstrom von 9,6 A tragen können; bei längeren Stripes wird die Last sonst auf mehrere Controller oder Verstärker aufgeteilt. Wichtig: Beim Dimmen sinkt die Leistung, nicht die nötige Netzteil-Größe — das Netzteil muss weiterhin die volle Last bei 100 % liefern können.
