200 W Netzteil für 24 V · 19,2 W/m bei 8 m
LED-Stripe 24 V mit 19,2 W/m (5050, hell) — Netzteil-Größe, Strangstrom und Spannungsabfall auf der DC-Zuleitung. Standard: LiYY 2×1,5 mm² · 24 V · 19,2 W/m.
Netzteil bei 8 m
Kurzantwort
200 W Netzteil für 8 m LED-Stripe 24 V mit 19,2 W/m (5050, hell): 6,4 A Strangstrom bei 24 V, 5,28 % Spannungsabfall auf 1,5 mm² Zuleitung — über dem 5-%-Praxis-Richtwert.
Grundlage: Netzteil mit 20 % Reserve · Zuleitung Richtwert 5 % (Optimum 3 %)
Verlauf des Zuleitungs-Spannungsabfalls über die Stripe-Länge. Der Strangstrom steigt mit der Länge (mehr LEDs), daher wächst der Abfall überproportional. Gestrichelt: 5 % Praxis-Akzeptanz und 3 % Optimum für gleichmäßige Helligkeit.
Weitere Berechnungen für 24 V · 19,2 W/m
Passende Folgeberechnungen für diese Parameter-Kombination.
Bezugsquellen — passend zur Berechnung
Bezugsquellen für diese Anwendung
Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

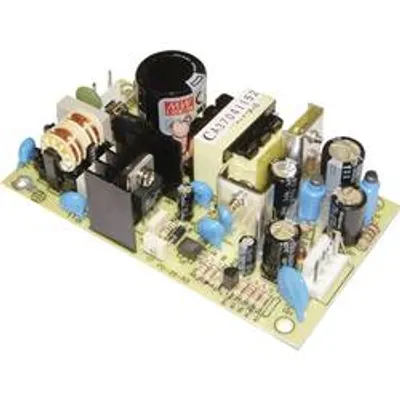

LED-Netzteil 24 V DC (Konstantspannung)
MEAN WELL PD-2515 Schaltnetzteil 24 W
ab 15,99 € Auf LagerBei Conrad ansehen → *
Anschlusslitze 2×1,5 mm² (Zuleitung)
VER EUP H05V-K 1 spbl Ri.100 Aderleitung H05V-K 1 x 1 mm² 100 m
ab 32,00 € Auf LagerBei Conrad ansehen → *
* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.
Welches Netzteil brauche ich für welche Stripe-Länge?
LED-Stripe 24 V mit 19,2 W/m (5050, hell): benötigte Netzteil-Leistung (mit 20 % Reserve), Strangstrom und Spannungsabfall auf 1,50 mm² LiYY 2×1,5 mm²-Zuleitung. Ab 8 m überschreitet die Zuleitung den 5-%-Richtwert.
| Länge | Netzteil | Strangstrom | ΔU Zuleitung | Bewertung |
|---|---|---|---|---|
| 1 m | 24 W | 0,80 A | 0,08 % | ✓ Optimum |
| 2 m | 60 W | 1,60 A | 0,33 % | ✓ Optimum |
| 3 m | 75 W | 2,40 A | 0,74 % | ✓ Optimum |
| 5 m | 120 W | 4,00 A | 2,06 % | ✓ Optimum |
| 8 m | 200 W | 6,40 A | 5,28 % | ✗ Über 5 % |
| 10 m | 240 W | 8,00 A | 8,25 % | ✗ Über 5 % |
| 15 m | 350 W | 12,00 A | 18,56 % | ✗ Über 5 % |
Netzteil-Leistung = 19,2 W/m × Länge × 1,2 (Reserve), aufgerundet auf marktübliche Größe. Grün = Zuleitung unter 5 % · Rot = verstärken oder beidseitig einspeisen.
Welcher Querschnitt reicht für die Zuleitung bei 8 m?
24 V · 19,2 W/m bei 6,40 A Strangstrom und 8 m Zuleitung: 0,75 mm² → 10,56 % · 1,00 mm² → 7,92 % · 1,50 mm² → 5,28 % · 2,50 mm² → 3,17 % · 4,00 mm² → 1,98 %.
| Querschnitt | Spannungsabfall | absolut | Status |
|---|---|---|---|
| 0,75 mm² Cu | 10,56 % | 2,53 V | ✗ Über 5 % |
| 1,00 mm² Cu | 7,92 % | 1,90 V | ✗ Über 5 % |
| 1,50 mm² Cu Standard | 5,28 % | 1,27 V | ✗ Über 5 % |
| 2,50 mm² Cu | 3,17 % | 0,76 V | ✓ Konform |
| 4,00 mm² Cu | 1,98 % | 0,47 V | ✓ Konform |
Bewertung gegen den 5-%-Praxis-Richtwert bei 8 m und 6,40 A.
Ab welcher Länge wird die Zuleitung zu dünn?
Konform mit 1,50 mm²
bis 5 m
Verstärken / einspeisen
ab 8 m
Mit 1,50 mm² LiYY 2×1,5 mm² bleibt der Spannungsabfall der Zuleitung bis 5 m unter 5 %. Ab 8 m sollte der Querschnitt erhöht oder der Stripe beidseitig bzw. in der Mitte eingespeist werden. Aus der Standardreihe wäre 2,50 mm² der erste Querschnitt, der die 5-%-Grenze bei 8 m einhält.
Wie hell bleibt mein Stripe bis zum fernen Ende?

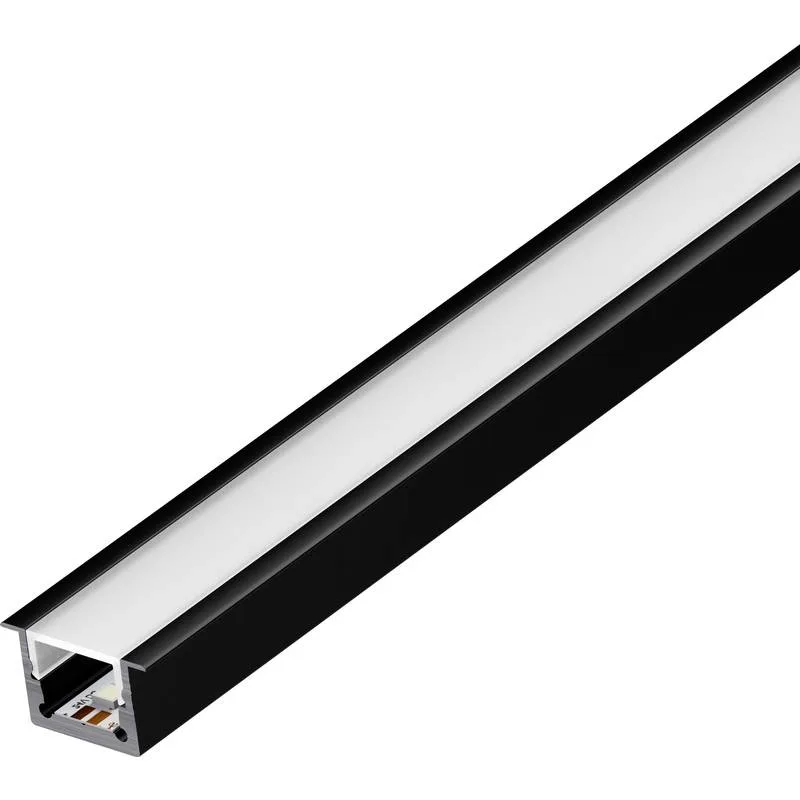

Mit 19,2 W/m und doppelter LED-Dichte (120 LED/m) liefert dieser 24-V-Stripe deutlich mehr Lichtstrom für Arbeitsbereiche wie Küchenarbeitsplatten oder Werkbänke. Der höhere Strangstrom von 0,8 A/m verlangt eine etwas dickere Zuleitung als der Standard-5050, bleibt aber dank 24 V gut beherrschbar. Wichtig wird hier die Wärmeabfuhr: ab knapp 20 W/m sollte der Stripe auf ein Aluminium-Profil geklebt werden, sonst altern die LEDs durch Hitzestau schneller — die elektrische Auslegung allein reicht nicht.
Die Netzteil-Auslegung folgt der Leistungs-Bilanz: 19,2 W pro Meter × 8 m ergibt 153,6 W reine Stripe-Last. Mit der empfohlenen Reserve von 20 % (Konstantspannungs-Netzteile sollen nicht dauerhaft am Anschlag laufen) ergibt das 184,3 W — aufgerundet auf die nächste marktübliche Nennleistung sind das 200 W. Der Strangstrom beträgt I = P / U = 153,6 W / 24 V = 6,40 A.
Auf 8 m mit 1,5 mm² fällt bei 6,40 A eine Spannung von 1,27 V ab — 5,28 % und damit über dem 5-%-Richtwert. Das ferne Stripe-Ende würde sichtbar dunkler leuchten. Der erste Querschnitt aus der Standardreihe, der die 5-%-Grenze einhält, wäre 2,5 mm² (dann nur noch 3,17 % Abfall). Alternativ lässt sich der Stripe in der Mitte einspeisen oder auf eine höhere Stripe-Spannung wechseln.
Wichtig ist die Unterscheidung zwischen Zuleitung und Stripe: dieser Wert beschreibt den Verlust auf der Anschlussleitung vom Netzteil zum Stripe-Anfang. Auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab — deshalb gilt die Faustregel, einen einzelnen Einspeisepunkt bei 24 V nicht über die vom Hersteller angegebene Maximallänge hinaus zu betreiben und sonst beidseitig oder in der Mitte einzuspeisen.
Eingangswerte und Konstanten
| Anwendung | LED-Stripe 24 V mit 19,2 W/m (5050, hell) |
|---|---|
| Stripe-Bauform | 5050, 120 LED/m |
| Leistung pro Meter | 19,2 W/m |
| Stripe-Spannung | 24 V DC |
| Zuleitungs-Kabeltyp | LiYY 2×1,5 mm² |
| Zuleitungs-Querschnitt (Standard) | 1,50 mm² |
| Leitermaterial | Kupfer (Cu) |
| Leitertemperatur (angenommen) | 30 °C |
| Leitfähigkeit κ | 53,9 m/(Ω·mm²) |
| Strangstrom bei Repräsentativlänge | 6,40 A |
| Netzteil-Reserve | 20 % |
Berechnet am 2026-05-30. Grundlage: Leistungs-Bilanz und physikalische DC-Spannungsabfall-Formel.
Berechnungsgrundlage
- ΔU
- Spannungsabfall auf der Zuleitung (V)
- L
- Zuleitungslänge (einfach) (m)
- I
- Strangstrom = Stripe-Last / Spannung (A)
- κ
- Spezifische Leitfähigkeit Cu bei 30 °C (m/(Ω·mm²))
- A
- Querschnitt der Zuleitung (mm²)
Häufige Fragen
Fachliche Details zu dieser Parameter-Kombination
Welches Netzteil brauche ich für 8 m 24 V · 19,2 W/m?
Wie dick muss die Zuleitung zum 24 V · 19,2 W/m sein?
Warum wird mein LED-Stripe zum Ende hin dunkler?
12 V oder 24 V — was ist für 24 V · 19,2 W/m besser?
Kann ich den 24 V · 19,2 W/m dimmen oder smart steuern?
Fachbegriffe in diesem Text
Verwandte Berechnungen
Weitere Rechner-Seiten mit inhaltlichem Bezug zu dieser Berechnung.
Alle Rechner
Berechnungsgrundlage
Die Netzteil-Größe folgt der Leistungs-Bilanz: Leistung pro Meter mal Länge
ergibt die reine Stripe-Last, plus 20 % Reserve, aufgerundet auf die nächste
marktübliche Nennleistung. Der Strangstrom ist I = P / U. Der Spannungsabfall
der Zuleitung folgt dem Ohmschen Gesetz
ΔU = (2 · L · I) / (κ · A)
mit dem Faktor 2 für Hin- und Rückleiter der Gleichstrom-Schleife.
Die 5-%-Akzeptanz und das 3-%-Optimum sind in der LED-Praxis etablierte Richtwerte für gleichmäßige Helligkeit; die DIN VDE 0100-520 nennt für Beleuchtung sinngemäß 3 % als Empfehlung. Dieser Wert beschreibt nur die Zuleitung — auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab, weshalb sehr lange Stripes beidseitig oder in der Mitte eingespeist werden.
