1,07 % Spannungsfall: MPPT-Laderegler → 24 V Akku bei 2 m

Speicher-DC-Strecke vom Akku zum Hybrid-Wechselrichter oder MPPT-Laderegler. Gerechnet wird hier mit H07V-K 1×10 mm² (rot/schwarz) bei 30 A und 24 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 2 m

1,07 %

Laut Berechnung 1,07 % bei 2 m — unter dem 3-%-Richtwert für die Speicher-Anbindung, 7,7 W Verlust auf der Strecke

Absolut: 0,26 V
Verlustleistung: 7,7 W
Richtwert: 3,0 %
Bewertung: Konform

Kurzantwort

1,07 % Spannungsfall (0,26 V) auf 2 m H07V-K 1×10 mm² (rot/schwarz) bei 30 A — Speicher-Strang (Gleichstrom) mit Schraubklemme / Ringkabelschuh, unter dem Richtwert von 3,0 % (3 % praktischer Richtwert (kein expliziter Norm-Grenzwert für Akku-Strecken)).

Grundlage: Praktischer 3-%-Richtwert (BMS-Schwellen)

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

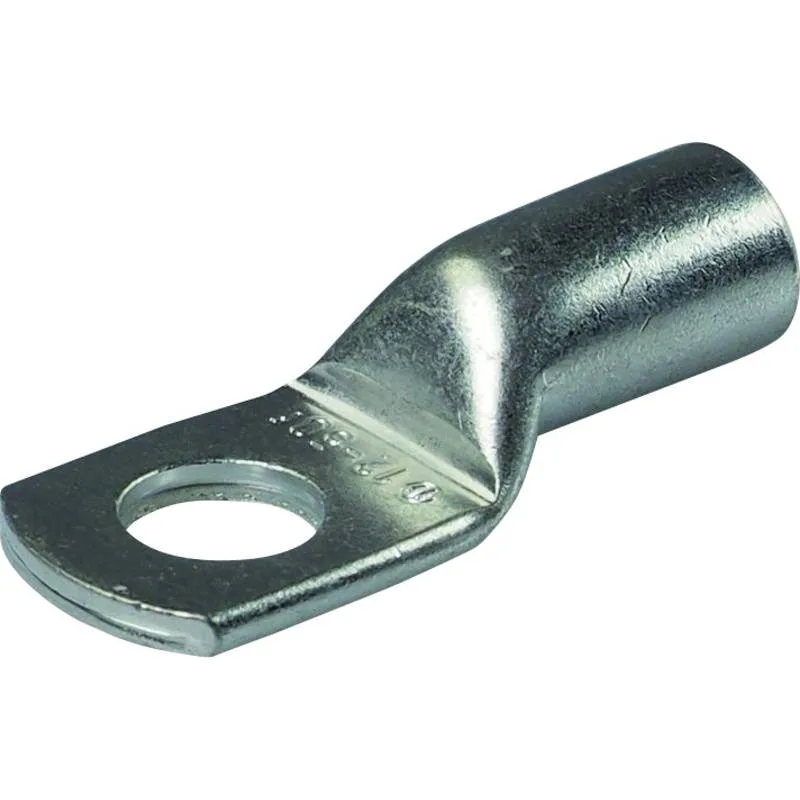

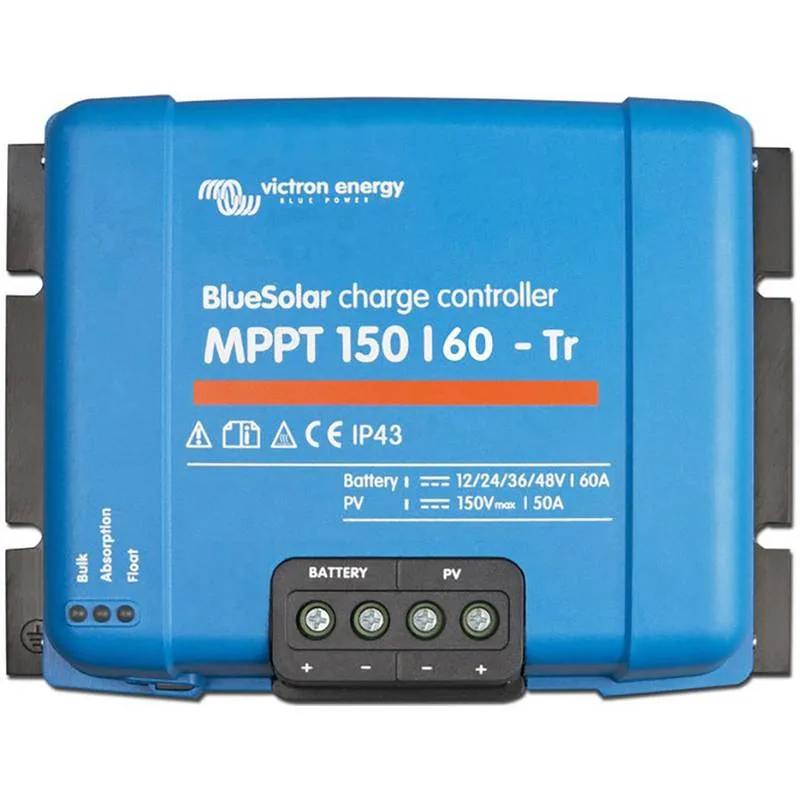

Material für diese Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Wie viel Spannungsfall hat mein BKW-Kabel bei welcher Länge?

H07V-K 1×10 mm² (rot/schwarz) bei 30 A (Ladeleitung MPPT-Laderegler zu 24 V Akku (30 A bei 700 W)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für Akkuverbindungen. Selbst bei 5 m bleibt diese Kombination unter dem Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
0,5 m	0,064 V	0,27 %	1,9 W	Konform
1 m	0,128 V	0,53 %	3,8 W	Konform
1,5 m	0,192 V	0,80 %	5,8 W	Konform
2 m	0,256 V	1,07 %	7,7 W	Konform
3 m	0,385 V	1,60 %	11,5 W	Konform
5 m	0,641 V	2,67 %	19,2 W	Konform

Grün = unter 3,0 % · Rot = über dem Richtwert (Querschnitt erhöhen oder Strecke verkürzen).

Passt keine Zeile? Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Jede mit eigenen Norm-Schwellen.

Modul-Leistung

max 3000 Wmin 10 W

200 W600 W

MPP-Spannung

max 1500 Vmin 1 V

24 V48 V

Resultierender MPP-Strom: 11,1 A · U_MPP steht im Modul-Datenblatt (auch V_mp), typisch 30–40 V je Modul

Strecke Modul → WR

max 500 mmin 0,1 m

1 m25 m

Solarkabel-Querschnitt (H1Z2Z2-K)

Empfehlung

Querschnitt auf 6 mm² erhöhen — dann nur noch 2,34 % Spannungsfall (unter dem Richtwert).

Spannungsfall

3,51%

Über Richtwert 3,0 %

Absolut: 1,26 V
Nennspannung: 36 V
Strom: 11,11 A
Querschnitt: 4 mm²
Länge: 10,0 m
Verlustleistung: 14,1 W
Empfohlen min.: 6 mm²

Praxis-Schwelle: 3,0 % — DIN VDE 0100-712 empfiehlt sogar 1,5 % als Optimum

Welcher Querschnitt reicht bei 2 m Strecke?

MPPT-Laderegler → 24 V Akku bei 30 A und 2 m: 6 mm² → 1,78 % · 10 mm² → 1,07 % · 16 mm² → 0,67 % · 25 mm² → 0,43 % · 35 mm² → 0,31 %.

Querschnitt	Spannungsfall	Verlust	Status
6 mm² Cu	1,78 %	12,8 W	Konform
10 mm² Cu Standard	1,07 %	7,7 W	Konform
16 mm² Cu	0,67 %	4,8 W	Konform
25 mm² Cu	0,43 %	3,1 W	Konform
35 mm² Cu	0,31 %	2,2 W	Konform

Bewertung gegen den Richtwert 3,0 % bei 2 m und 30 A.

Ab welcher Länge wird es kritisch?

Konform mit 10 mm²

bis 5 m

Querschnitt erhöhen

—

Mit H07V-K 1×10 mm² (rot/schwarz) bleibt der Spannungsfall bei 30 A auf allen hier berechneten Längen unter dem Richtwert. Auch bei der maximal tabellierten Länge von 5 m ist die Verkabelung normgerecht.

Reicht mein Kabel für die geplante Strecke?

In kleineren Insellösungen mit 24-V-Akkubank lädt ein MPPT-Solarladeregler den Speicher direkt aus dem PV-Strang. Bei 700 W PV-Leistung ergibt das auf der Akkuseite rund 30 A Ladestrom — bei 24 V ist die kritische Größe damit nicht mehr die Spannung, sondern der Strom. Pro Meter erzeugt jede Schraubverbindung sichtbare Wärmeentwicklung, weshalb 10 mm² Querschnitt der etablierte Standard für die kurze Strecke vom Laderegler zum Akku ist. Bei längeren Strecken (über 2 m) wächst der Spannungsfall am 24-V-System rasch — auf 3 m mit 6 mm² wären schon rund 4 % Verlust erreicht, was den Laderegler zu früh in die Konstantstrom-Phase zwingt und die Akku-Vollladung verzögert.

Auf 2 m Leitungslänge bei 30 A durch 10 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Gleichstrom gilt ΔU = (2 · ℓ · I) / (κ · A) — der Faktor 2 berücksichtigt Plus- und Minus-Leiter, cos φ entfällt. Die Leitfähigkeit ist für 70 °C Leitertemperatur eingesetzt, der typische Wert für PVC-isolierte oder Gummi-isolierte Cu-Leiter unter Dauerlast. Das Ergebnis: 0,26 V absoluter Spannungsfall, 1,07 Prozent vom Nennwert 24 V.

Mit 1,07 % bleibt die Leitung unter der Praxis-Schwelle von 3,0 % für Speicher-Strang (Gleichstrom). Der Richtwert von 3 % spiegelt die Praxis bei Akkuverbindungen wider: höhere Verluste verzögern die Vollladung und verwerfen die Spannungsschwellen des Battery Management Systems.

Die Verlustleistung des Leiters beträgt bei 30 A rund 7,7 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve MPPT-Laderegler → 24 V Akku (H07V-K 1×10 mm² (rot/schwarz))

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 30 A. Die gestrichelte Linie markiert die Praxis-Akzeptanzschwelle (3,0 %) für Akkuverbindungen (praktischer Richtwert).

Eingangswerte und Konstanten

Anwendung	Ladeleitung MPPT-Laderegler zu 24 V Akku (30 A bei 700 W)
Verkabelungs-Modus	Speicher-DC-Strecke
Kabeltyp	H07V-K 1×10 mm² (rot/schwarz)
Steckverbinder	Schraubklemme / Ringkabelschuh
Leiterquerschnitt (Standard)	10 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	30 A
Spannung	24 V
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ	46,8 m/(Ω·mm²)
Compliance-Richtwert	3,0 %

Berechnet am 2026-09-14. Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
κ: Spezifische Leitfähigkeit bei 70 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01, 800 W AC-Limit)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker normkonform bis 960 Wp Modulleistung)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Empfehlungen der DIN VDE 0100-712 (1,5 % DC-Strang) bzw. DIN VDE 0100-520 (3 % Beleuchtung / 5 % Geräte). Akku-Strecken haben keinen expliziten Norm-Grenzwert; die hier verwendete 3-%-Schwelle ist ein praktischer Richtwert wegen der BMS-Endspannungs-Schwellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Querschnitt für MPPT-Laderegler → 24 V Akku?

10 mm² Cu ist der etablierte Mindeststandard für eine 2 m lange Akku-Strecke bei 30 A. Spannungsfall: 1,07 % — im praktikablen Bereich für Akkuverbindungen.

Brauche ich eine Vorsicherung am Akku-Pluspol?

Ja, zwingend. Lithium-Akkus liefern im Kurzschlussfall mehrere Hundert Ampere — ohne Vorsicherung kann ein einziger Schraubenschlüssel-Kontakt am Pluspol die Leitung in Sekunden zum Glühen bringen. Empfehlung: NH00-Sicherung oder MEGA-Sicherung mit dem 1,5-fachen Maximalstrom des Wechselrichters direkt am Akku-Pluspol, bevor das Kabel verlegt wird. Bei einem 1000-W-Hybrid-WR an 48 V also rund 30–32 A Vorsicherung.

Warum sind Akku-Strecken so kurz?

Bei niedriger Spannung (24/48 V) und hohem Strom wächst der relative Spannungsfall überproportional, weil der gleiche Spannungsfall (z.B. 1 V) bei 48 V schon 2 % entspricht. Zusätzlich erhöht jede Schraubverbindung den Übergangswiderstand — eine schlecht angezogene Klemmstelle kann bei 30 A schon mehr Wärme erzeugen als der gesamte 10-mm²-Leiter. Deshalb gilt die Faustregel "so kurz und gerade wie möglich" für Akkuverbindungen.

Welche Stecker für die Akku-Verbindung?

Im Hobbybereich dominieren Anderson-SB50-Steckverbinder (50 A Nennstrom, IP30, polaritätssicher) und schraubbare Ringkabelschuhe direkt an die Akku-Klemmen. Vermeiden sollte man XT60/XT90-Stecker aus dem Modellbau bei Daueranwendungen — sie sind für kurze Stromimpulse ausgelegt, nicht für stundenlange Volllast.

Verlustleistung der 2 m Akku-Strecke?

Bei 30 A und 10 mm² entstehen rund 7,7 W Verlustleistung — das ist bei einer Lade-/Entladeleistung von 0,7 kW immer noch im Promille-Bereich. Wichtig wird das erst bei längeren Strecken oder kleineren Querschnitten, wo die Verlustleistung in den Prozent-Bereich klettert und das BMS die Lade-Endschwellen verfehlt.
