240 W Netzteil für 12 V · 24 W/m COB bei 8 m

Wie groß muss das Netzteil für LED-COB-Stripe 12 V mit 24 W/m (durchgehende Leuchtlinie) sein? Diese Seite rechnet Netzteil-Größe, Strangstrom und Spannungsfall auf der DC-Zuleitung durch. Standard: H07RN-F 2×2,5 mm², 3 m vom Netzteil zum Stripe · 12 V · 24,0 W/m.

Netzteil bei 8 m Stripe

240 W

Laut Berechnung hält die 3 m lange 2,5-mm²-Zuleitung den 5-%-Richtwert bis 5 m Stripe; ab 8 m sind es 5,94 % — dafür braucht es 4 mm²

Strangstrom: 16,00 A
ΔU Zuleitung: 5,94 %
Empf. Querschnitt: 4,00 mm²
Bewertung: Über Richtwert

Kurzantwort

240 W Netzteil für 8 m LED-COB-Stripe 12 V mit 24 W/m (durchgehende Leuchtlinie): 16,0 A Strangstrom bei 12 V, 5,94 % Spannungsfall auf 3 m Zuleitung mit 2,5 mm² — laut Berechnung über dem 5-%-Praxis-Richtwert.

Grundlage: Netzteil mit 20 % Reserve · Zuleitung 3 m (Annahme), Richtwert 5 % (Zielwert 3 %) · Spannungsfall auf dem Stripe selbst nicht berechnet

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 26.10.2026 — maßgeblich ist der Preis im Shop.

Welches Netzteil für LED-Stripe 12 V, 24 W/m COB?

LED-COB-Stripe 12 V mit 24 W/m (durchgehende Leuchtlinie): benötigte Netzteil-Leistung (mit 20 % Reserve), Strangstrom und Spannungsfall auf 3 m 2,50 mm² H07RN-F 2×2,5 mm²-Zuleitung (Netzteil → Stripe-Anfang). Ab 8 m Stripe-Länge überschreitet die Zuleitung laut Berechnung den 5-%-Richtwert.

Stripe-Länge	Netzteil	Strangstrom	ΔU Zuleitung	Bewertung
1 m	36 W	2,00 A	0,74 %	Unter 3 %
2 m	60 W	4,00 A	1,48 %	Unter 3 %
3 m	90 W	6,00 A	2,23 %	Unter 3 %
4 m	120 W	8,00 A	2,97 %	Unter 3 %
5 m	150 W	10,00 A	3,71 %	Unter 5 %
8 m	240 W	16,00 A	5,94 %	Über 5 %
10 m	300 W	20,00 A	7,42 %	Über 5 %

Netzteil-Leistung = 24,0 W/m × Länge × 1,2 (Reserve), aufgerundet auf marktübliche Größe. Grün = Zuleitung laut Berechnung unter 5 % · Rot = Zuleitung verstärken, kürzer führen oder die Last auf mehrere Einspeisepunkte verteilen.

Eigene Werte durchrechnen

Spannung, Leistung pro Meter, Stripe-Länge und Querschnitt der Zuleitung lassen sich hier frei ändern — Netzteil-Größe, Strangstrom und Spannungsfall aktualisieren sich sofort.

LED-Netzteil & Zuleitung berechnen

Netzteil-Größe, Strangstrom und Spannungsfall auf der DC-Zuleitung — für 12-, 24- und 48-V-LED-Stripes.

Stripe-Spannung

5-V-Stripes (USB, adressierbare Pixel) rechnet dieser Rechner nicht: Bei 5 V fließt für dieselbe Leistung fünfmal so viel Strom wie bei 24 V, dort sind Einspeisepunkte alle ein bis zwei Meter üblich.

Leistung pro Meter

max 150 W/mmin 0,5 W/m

W/m

2 W/m30 W/m

Steht auf Verpackung oder Datenblatt des Stripes, z. B. 14,4 W/m. Gängige Werte: 4,8 / 9,6 / 14,4 / 19,2 W/m.

Stripe-Länge

max 100 mmin 0,5 m

1 m20 m

Strangstrom: 10,00 A · Stripe-Last 120,0 W

Zuleitung Netzteil → Stripe-Anfang

max 100 mmin 0,1 m

0,5 m20 m

Einfache Strecke der zweiadrigen Leitung vom Netzteil bis zum Anschluss des Stripes — nicht die Stripe-Länge.

Zuleitungs-Querschnitt (Netzteil → Stripe)

Empfehlung

Mit 2,5 mm² Zuleitung wären es laut Berechnung 3,71 % Spannungsfall. Alternativ das Netzteil näher an den Stripe setzen.

Netzteil-Größe (mit 20 % Reserve)

150W

Spannungsfall Zuleitung

9,28%

Über 5 % — Zuleitung verstärken

Stripe-Last: 120,0 W
Strangstrom: 10,00 A
Spannung: 12 V DC
Abfall absolut: 1,11 V
Empf. Querschnitt: 2,5 mm²

Praxis-Richtwert 5 % · Zielwert 3 % für die Zuleitung. ΔU = (2·ℓ·I)/(κ·A) mit ℓ = Zuleitungslänge. Den Spannungsfall auf dem Stripe selbst rechnet dieses Modell nicht — dafür gilt die Hersteller-Angabe zur maximalen Einspeiselänge.

Zuleitungsquerschnitt bei 8 m Stripe

12 V · 24 W/m COB mit 8 m Stripe: 16,00 A Strangstrom über 3 m Zuleitung: 1,00 mm² → 14,85 % · 1,50 mm² → 9,90 % · 2,50 mm² → 5,94 % · 4,00 mm² → 3,71 %.

Querschnitt	Spannungsfall	absolut	Status
1,00 mm² Cu	14,85 %	1,78 V	Über 5 %
1,50 mm² Cu	9,90 %	1,19 V	Über 5 %
2,50 mm² Cu Standard	5,94 %	0,71 V	Über 5 %
4,00 mm² Cu	3,71 %	0,45 V	Unter 5 %

Bewertung laut Berechnung gegen den 5-%-Praxis-Richtwert bei 3 m Zuleitung und 16,00 A.

Grenzlänge der Zuleitung

Unter 5 % mit 2,50 mm²

bis 5 m

Verstärken / einspeisen

ab 8 m

Mit 3 m 2,50 mm² H07RN-F 2×2,5 mm² bleibt der Spannungsfall der Zuleitung laut Berechnung bis 5 m Stripe-Länge unter 5 %. Ab 8 m sollte der Querschnitt erhöht, das Netzteil näher gesetzt oder die Last auf mehrere Einspeisepunkte verteilt werden. Aus der Standardreihe wäre 4,00 mm² der erste Querschnitt, der die 5-%-Grenze bei 8 m Stripe einhält.

Helligkeit am Stripe-Ende

COB-Stripes (Chip-on-Board) erzeugen eine punktfreie, durchgehende Leuchtlinie und sind mit 24 W/m sehr lichtstark. An 12 V bedeutet das einen extremen Strangstrom von 2 A pro Meter — schon auf 3 m fließen 6 A. Ein 12-V-COB-Stripe ist deshalb fast immer ein Fall für kurze Strecken, dicke Zuleitung und Mitteneinspeisung. Wer COB über mehrere Meter durchgehend betreiben will, sollte zwingend zur 24-V-Variante greifen; bei 12 V wird sonst sowohl das Netzteil als auch die Zuleitung unwirtschaftlich groß.

Die Netzteil-Auslegung folgt der Leistungs-Bilanz: 24 W pro Meter × 8 m ergibt 192,0 W reine Stripe-Last. Mit der empfohlenen Reserve von 20 % (Konstantspannungs-Netzteile sollen nicht dauerhaft am Anschlag laufen) ergibt das 230,4 W — aufgerundet auf die nächste marktübliche Nennleistung sind das 240 W. Der Strangstrom beträgt I = P / U = 192,0 W / 12 V = 16,00 A.

Auf 3 m Zuleitung mit 2,5 mm² fällt bei 16,00 A eine Spannung von 0,71 V ab — 5,94 % und damit laut Berechnung über dem 5-%-Richtwert. Am Stripe kommt entsprechend weniger Spannung an, was die Helligkeit mindern kann. Der erste Querschnitt aus der Standardreihe, der die 5-%-Grenze einhält, wäre 4 mm² (dann 3,71 % Abfall). Alternativ lässt sich das Netzteil näher an den Stripe setzen oder auf eine höhere Stripe-Spannung wechseln.

Wichtig ist die Unterscheidung zwischen Zuleitung und Stripe: Gerechnet ist nur der Verlust auf der 3 m langen Anschlussleitung vom Netzteil zum Stripe-Anfang. Auf dem 8 m langen Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab — dieser Anteil ist hier nicht berechnet. Ob das ferne Ende dunkler wird, hängt deshalb auch davon ab, ob der Stripe innerhalb der vom Hersteller angegebenen maximalen Einspeiselänge bleibt; sonst beidseitig oder in der Mitte einspeisen.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formel, Grundlagen

Spannungsfall-Kurve 12 V · 24 W/m COB (Zuleitung 2,50 mm²)

Spannungsfall auf der 3 m langen Zuleitung über die Stripe-Länge. Der Strangstrom steigt mit der Stripe-Länge (mehr LEDs), deshalb wächst der Zuleitungs-Spannungsfall proportional mit. Gestrichelt: 5 % Praxis-Richtwert und 3 % Zielwert.

Eingangswerte und Konstanten

Anwendung	LED-COB-Stripe 12 V mit 24 W/m (durchgehende Leuchtlinie)
Stripe-Bauform	COB, 480 LED/m
Leistung pro Meter	24,0 W/m
Stripe-Spannung	12 V DC

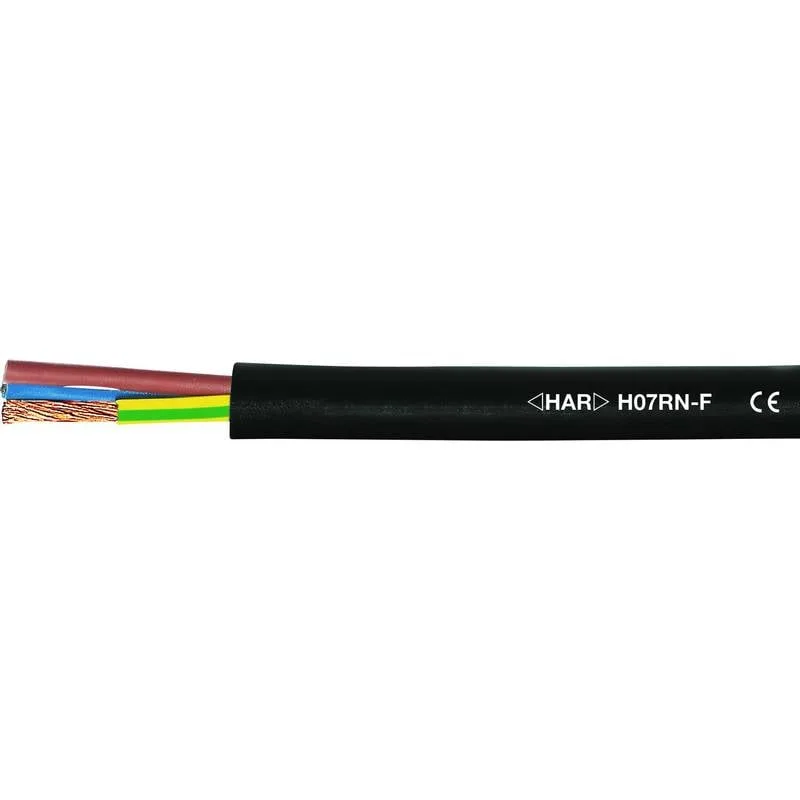

Zuleitungs-Kabeltyp	H07RN-F 2×2,5 mm²
Zuleitungs-Querschnitt (Standard)	2,50 mm²
Zuleitungslänge Netzteil → Stripe (Annahme)	3 m
Leitermaterial	Kupfer (Cu)
Leitertemperatur (angenommen)	30 °C
Leitfähigkeit κ	53,9 m/(Ω·mm²)
Strangstrom bei Repräsentativlänge	16,00 A
Netzteil-Reserve	20 %

Grundlage: Leistungs-Bilanz und physikalische DC-Spannungsfall-Formel.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Zuleitung (V)
ℓ: Zuleitungslänge (einfach) (m)
I: Strangstrom = Stripe-Last / Spannung (A)
κ: Spezifische Leitfähigkeit Cu bei 30 °C (m/(Ω·mm²))
A: Querschnitt der Zuleitung (mm²)

Berechnungsgrundlage

Die Netzteil-Größe folgt der Leistungs-Bilanz: Leistung pro Meter mal Länge ergibt die reine Stripe-Last, plus 20 % Reserve, aufgerundet auf die nächste marktübliche Nennleistung. Der Strangstrom ist I = P / U. Der Spannungsfall der Zuleitung folgt dem Ohmschen Gesetz ΔU = (2 · ℓ · I) / (κ · A) mit dem Faktor 2 für Hin- und Rückleiter der Gleichstrom-Schleife.

Normative Grundlagen

DIN VDE 0100-520 — Kabel- und Leitungsanlagen: die Spannungsfall-Empfehlung für Beleuchtungsstromkreise, hier sinngemäß auf die Gleichstrom-Zuleitung übertragen

Die 2,5 mm²-Zuleitung dieser Seite (Bauform COB, 480 LED/m, 12 V) wird gegen zwei Richtwerte bewertet: 5 Prozent als Praxis-Richtwert und 3 Prozent als Zielwert. Angenommen sind 3 m Zuleitung vom Netzteil zum Stripe-Anfang. Beides sind in der LED-Praxis etablierte Werte und keine für Kleinspannungs-Stripes verbindlich festgelegten Grenzen — die genannte Norm ist auf Niederspannungs-Installationen gemünzt und wird hier nur als Orientierung herangezogen. Der berechnete Wert beschreibt zudem ausschließlich die Zuleitung: Auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab, weshalb lange Stripes beidseitig oder in der Mitte eingespeist werden.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welches Netzteil brauche ich für 8 m 12 V · 24 W/m COB?

Für 8 m LED-COB-Stripe 12 V mit 24 W/m (durchgehende Leuchtlinie) ziehen Sie 192,0 W (24 W/m × 8 m). Mit 20 % Reserve, damit das Konstantspannungs-Netzteil nicht dauerhaft am Limit arbeitet, landen Sie bei 240 W als nächster Standardgröße. Achten Sie auf die richtige Ausgangsspannung von 12 V DC: Ein Netzteil mit zu hoher Spannung (24 V an einem 12-V-Stripe) überlastet die LEDs und kann den Stripe zerstören; eines mit zu niedriger Spannung (12 V an einem 24-V-Stripe) bringt ihn kaum oder gar nicht zum Leuchten.

Wie dick muss die Zuleitung zum 12 V · 24 W/m COB sein?

Bei 16,0 A Strangstrom und 3 m Zuleitung vom Netzteil zum Stripe fällt über 2,5 mm² 5,94 % Spannung ab — das ist laut Berechnung zu viel. Rechnerisch nötig wären 4 mm². Bei längerer Zuleitung steigt der Wert proportional. Faustregel: je niedriger die Spannung und je länger die Leitung, desto dicker die Zuleitung — 24 V braucht bei gleicher Leistung nur ein Viertel des Querschnitts von 12 V.

Warum wird mein LED-Stripe zum Ende hin dunkler?

Das ist der Spannungsfall in Aktion: Strom, der durch die dünnen Kupferbahnen des Stripes (und die Zuleitung) fließt, verliert unterwegs Spannung. Am fernen Ende kommt weniger als die volle 12 V an, und LEDs reagieren auf weniger Spannung mit weniger Helligkeit. Abhilfe: dickere Zuleitung, Einspeisung von beiden Enden, ein Einspeisepunkt in der Mitte, oder gleich eine höhere Stripe-Spannung (24 statt 12 V) wählen, die den Strom und damit den Abfall reduziert.

12 V oder 24 V — was ist für 12 V · 24 W/m COB besser?

Bei gleicher Leistung halbiert 24 V den Strom gegenüber 12 V und viertelt den Spannungsfall. Dieser 12-V-Stripe ist nur für kurze Strecken bis wenige Meter die richtige Wahl; bei längeren Lichtlinien lohnt der Umstieg auf 24 V. Der Nachteil höherer Spannung: Netzteil und Controller müssen exakt zur Stripe-Spannung passen.

Kann ich den 12 V · 24 W/m COB dimmen oder smart steuern?

Ja. Konstantspannungs-Stripes wie dieser werden per PWM gedimmt — entweder über einen Inline-Dimmer hinter dem Netzteil oder über einen Smart-Home-Controller (Zigbee, WLAN oder per Schaltaktor mit PWM-Ausgang). Der Controller muss den vollen Strangstrom von 16,0 A tragen können; bei längeren Stripes wird die Last sonst auf mehrere Controller oder Verstärker aufgeteilt. Wichtig: Beim Dimmen sinkt die Leistung, nicht die nötige Netzteil-Größe — das Netzteil muss weiterhin die volle Last bei 100 % liefern können.

Was ist der Unterschied zwischen COB- und SMD-Stripes?

COB (Chip-on-Board) reiht hunderte winzige LED-Chips dicht an dicht und vergießt sie unter einer durchgehenden Leuchtstoff-Schicht — das Ergebnis ist eine punktfreie, gleichmäßige Lichtlinie ohne sichtbare Einzel-LEDs. SMD-Stripes (z. B. 5050) haben dagegen klar erkennbare Einzel-LEDs mit Lücken. COB ist heller pro Meter und braucht wegen der dichten Bestückung zwingend ein Aluminium-Profil zur Kühlung. Elektrisch gelten dieselben DC-Regeln; nur die höhere Leistung pro Meter macht Zuleitung und Netzteil etwas größer.
