3,6 % Spannungsfall: Steckdose 16 A bei 30 m

Q: Wie groß ist der Spannungsabfall bei Steckdose 16 A auf 30 m?

Bei 16 A Nennstrom durch 30 m NYM-J 3×2,5 mm² entsteht ein Spannungsabfall von 8,21 V — das sind 3,57 Prozent von 230 V einphasiger Wechselstrom.

Q: Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 3,57 Prozent ist dieser Wert innerhalb 5 Prozent für Geräte, aber über der 3-Prozent-Grenze für Licht.

Q: Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für einphasiger Wechselstrom: 16 A Strom, 2,5 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 1, Einfachlänge 30 m.

Q: Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 16 A und 30 m rund 131,3 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Q: Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 131,3 W auf rund 65,7 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

Haben Sie bereits ein Kabel verlegt? Prüfen Sie hier, ob es für eine Schuko-Steckdose (einphasig, 16 A) ausreicht. Typisches Standardkabel: NYM-J 3×2,5 mm² · 16 A · Wechselstrom 230 V

Spannungsfall bei 30 m

3,57 %

Absolut

8,21 V

Verlustleistung

131,3 W

Compliance

Zulässig

Kurzantwort

Ihr NYM-J 3×2,5 mm²-Kabel hat bei 16 A und 30 m Leitungslänge einen Spannungsfall von 3,57 % (8,21 V). Das liegt innerhalb der 5 Prozent Empfehlung der DIN VDE 0100-520 — das Kabel ist für diese Anwendung zulässig.

Grundlage: DIN VDE 0100-520, physikalische Spannungsabfall-Formel

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Spannungsabfall-Kurve Steckdose 16 A (NYM-J 3×2,5 mm²)

Verlauf des relativen Spannungsabfalls über die einfache Leitungslänge für 16 A Nennstrom auf NYM-J 3×2,5 mm². Die gestrichelten Linien markieren die Compliance-Schwellen 3 % (Beleuchtung) und 5 % (Geräte) nach DIN VDE 0100-520.

Weitere Berechnungen für Steckdose 16 A

Passende Folgeberechnungen für diese Parameter-Kombination.

Steckdose 16 A neu auslegen — Kabelquerschnitt-Rechner

Normgerechte Auslegung nach Thermik + Spannungsfall für die Schuko-Steckdose (einphasig, 16 A)

Strombelastbarkeit 2,5 mm² im Schaltschrank

Wie viel Strom traegt dieser Querschnitt im Kabelkanal bei 55 °C?

Leitungsschutz für Steckdose 16 A

Charakteristik und Nennstrom nach DIN VDE 0100-430

Schleifenimpedanz Steckdose 16 A

Abschaltbedingung im TN-System nach DIN VDE 0100-410

Balkonkraftwerk-Schuko-Verlängerung 800 W

Spannungsabfall einer Steckersolar-AC-Anschlussleitung nach VDE-AR-N 4105:2026

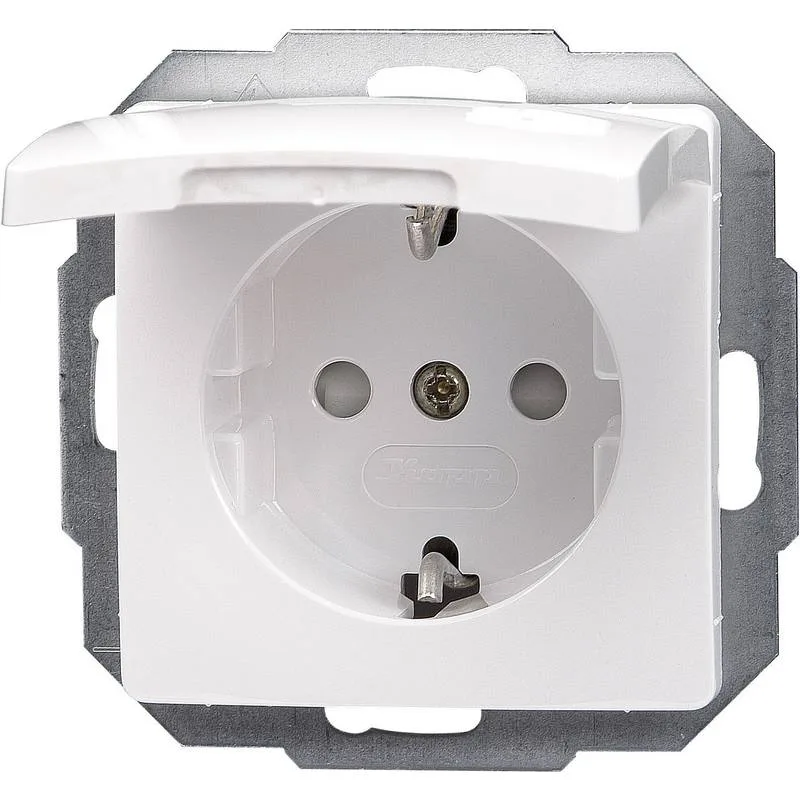

Bezugsquellen für diese Anwendung

Typische Komponenten für diese Berechnung, mit aktuellen Bezugsquellen — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.

Wie viel Spannungsabfall habe ich bei welcher Länge?

Spannungsfall-Tabelle für NYM-J 3×2,5 mm² bei 16 A (Schuko-Steckdose (einphasig, 16 A)): Werte pro Leitungslänge von 5 m bis 50 m mit absoluter Spannungsdifferenz, Verlustleistung und Compliance-Bewertung. Ab 50 m überschreitet diese Kombination die 5 %-Grenze nach DIN VDE 0100-520.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
5 m	1,37 V	0,59 %	21,9 W	Licht & Geräte
10 m	2,73 V	1,19 %	43,8 W	Licht & Geräte
15 m	4,10 V	1,78 %	65,6 W	Licht & Geräte
20 m	5,47 V	2,38 %	87,5 W	Licht & Geräte
25 m	6,84 V	2,97 %	109,4 W	Licht & Geräte
30 m	8,21 V	3,57 %	131,3 W	Nur Geräte
40 m	10,94 V	4,76 %	175,0 W	Nur Geräte
50 m	13,67 V	5,95 %	218,8 W	Über Grenze

Gruen = unter 3 % (alle Anwendungen inkl. Beleuchtung) · Orange = unter 5 % (Geräte und Steckdosen) · Rot = über 5 % (nicht normkonform, Querschnitt erhöhen).

Ihr Kabel — reicht es für eine Steckdose 16 A?

Querschnitts-Vergleich bei 16 A und 30 m (Schuko-Steckdose (einphasig, 16 A)): 1,5 mm² → 6,0 % · 2,5 mm² → 3,6 % · 4 mm² → 2,2 % · 6 mm² → 1,5 %.

Kabelquerschnitt	Spannungsfall	Verlust	Status
1,5 mm² Cu	6,0 %	219 W	✗ Zu hoch
2,5 mm² Cu Standard	3,6 %	131 W	✓ Zulässig
4 mm² Cu	2,2 %	82 W	✓ Optimal
6 mm² Cu	1,5 %	55 W	✓ Optimal

Bei 30 m Leitungslänge und 16 A. Für Neuauslegungen → Kabelquerschnitt-Rechner nutzen.

Ab welcher Länge wird es kritisch?

Licht-tauglich (< 3 %)

bis 25 m

Geräte-tauglich (< 5 %)

bis 40 m

Querschnitt erhöhen

ab 50 m

Für die Schuko-Steckdose (einphasig, 16 A) mit NYM-J 3×2,5 mm² ist die Installation bis 25 m einfacher Leitungslänge auch für Beleuchtungsstromkreise unkritisch. Ab 50 m überschreitet der Spannungsabfall die 5-Prozent-Grenze der DIN VDE 0100-520; hier muss entweder der Querschnitt auf die nächste Stufe erhöht oder die Leitung verkürzt werden.

Was heißt das für meine Installation?

Ein Standard-Steckdosenstromkreis in der Hausinstallation wird einphasig mit 230 V betrieben und mit einem Leitungsschutzschalter B16 abgesichert. Branchen-Standard ist NYM-J 3×2,5 mm² Kupfer — 1,5 mm² wäre rechnerisch ebenfalls zulässig, in der Praxis wird wegen Reserve und längerer Leitungen aber 2,5 mm² verlegt.

Auf 30 m Leitungslänge bei 16 A durch 2,5 mm² Kupfer bei einer Betriebstemperatur von 70 °C ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Wechselstrom gilt ΔU = (2 · L · I · cos φ) / (κ · A), der Faktor 2 berücksichtigt Hin- und Rückleiter. Das Ergebnis: 8,21 V absoluter Spannungsabfall, 3,57 Prozent vom Nennwert.

Mit 3,57 Prozent liegt die Leitung innerhalb der DIN VDE 0100-520 Empfehlung von 5 Prozent für Geräte und Steckdosen, aber über der 3-Prozent-Grenze für Licht. Für die Steckdose 16 A ist das zulässig; bei kritischen Anwendungen sollte man den Querschnitt eine Stufe höher wählen.

Die Verlustleistung des Leiters beträgt 131,3 W und wird als Wärme an die Umgebung abgegeben. Über eine Stunde Vollast entspricht das 0,131 kWh Wärmeverlust, die den Nutzungsgrad der Installation minimal, aber kumulativ spürbar reduzieren.

Eingangswerte und Konstanten

Anwendung	Schuko-Steckdose (einphasig, 16 A)
Kabeltyp	NYM-J 3×2,5 mm²
Empfohlene Absicherung	B16 (1-polig)
Leiterquerschnitt	2,5 mm²
Leitermaterial	Kupfer (Cu)
Nennstrom	16 A
Nennspannung	230 V
Stromart	Wechselstrom 230 V
Leistungsfaktor cos φ	1
Leitertemperatur (angenommen)	70 °C
Leitfaehigkeit κ bei 70 °C	46,8 m/(Ω·mm²)

Berechnet am 2026-05-25. Grundlage: physikalische Spannungsabfall-Formel bei 70 °C Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot L \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsabfall auf der Leitung (V)
L: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor
κ: Spezifische Leitfaehigkeit bei Betriebstemperatur (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Temperaturabhaengigkeit der Leitfaehigkeit

κ (T) = \frac{κ _{20}}{1 + α \cdot ( T - 20 )}

κ_20: Cu 56 bzw. Al 35 (m/(Ω·mm²))
α: Cu 0,00393, Al 0,00403 (1/K)
T: Leitertemperatur (°C)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wie groß ist der Spannungsabfall bei Steckdose 16 A auf 30 m?

Bei 16 A Nennstrom durch 30 m NYM-J 3×2,5 mm² entsteht ein Spannungsabfall von 8,21 V — das sind 3,57 Prozent von 230 V einphasiger Wechselstrom.

Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 3,57 Prozent ist dieser Wert innerhalb 5 Prozent für Geräte, aber über der 3-Prozent-Grenze für Licht.

Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für einphasiger Wechselstrom: 16 A Strom, 2,5 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 1, Einfachlänge 30 m.

Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 16 A und 30 m rund 131,3 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 131,3 W auf rund 65,7 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

Fachbegriffe in diesem Text

Leitfähigkeit κ

Die Materialeigenschaft, die angibt, wie gut ein Leiter elektrischen Strom durchlässt — Kehr…

Leitungsschutzschalter

Wiedereinschaltbares Schutzelement mit zwei Auslöse-Mechanismen — thermisch (Bimetall) gegen…

Spannungsfall ΔU

Die Differenz zwischen Eingangs- und Ausgangsspannung einer Leitung unter Belastung, verursa…

Verlustleistung P_v

Die Leistung, die als Wärme im Leiter in die Umgebung abgegeben wird und als Nutzenergie ver…

Wechselstrom AC

Elektrischer Strom, dessen Richtung periodisch wechselt — in Deutschland 50-mal pro Sekunde …

Normative Grundlagen

DIN VDE 0100-520 — Errichtung von Niederspannungsanlagen: Auswahl und Errichtung elektrischer Betriebsmittel, Kabel und Leitungen
DIN VDE 0100-410 — Schutz gegen elektrischen Schlag
IEC 60364-5-52 — Strombelastbarkeit elektrischer Leiter

Die Grenzwerte (3 Prozent für Beleuchtung, 5 Prozent für Geräte) sind Empfehlungen der DIN VDE 0100-520. In Sonderfaellen (z.B. Motorstart, Schutzpotentialausgleich) gelten abweichende Anforderungen.
