300 W Netzteil für 48 V · 14,4 W/m bei 15 m

Wie groß muss das Netzteil für LED-Stripe 48 V mit 14,4 W/m (lange Strecken) sein? Diese Seite rechnet Netzteil-Größe, Strangstrom und Spannungsfall auf der DC-Zuleitung durch. Standard: LiYY 2×0,75 mm², 3 m vom Netzteil zum Stripe · 48 V · 14,4 W/m.

Netzteil bei 15 m Stripe

300 W

Laut Berechnung hält die 3 m lange 0,75-mm²-Zuleitung den 5-%-Richtwert über die ganze Matrix bis 40 m Stripe — das 300-W-Netzteil deckt die Stripe-Last bei 15 m mit 39 % Reserve

Strangstrom: 4,50 A
ΔU Zuleitung: 1,39 %
Empf. Querschnitt: 0,50 mm²
Bewertung: Unter 3 %

Kurzantwort

300 W Netzteil für 15 m LED-Stripe 48 V mit 14,4 W/m (lange Strecken): 4,5 A Strangstrom bei 48 V, 1,39 % Spannungsfall auf 3 m Zuleitung mit 0,75 mm² — laut Berechnung unter dem 5-%-Praxis-Richtwert.

Grundlage: Netzteil mit 20 % Reserve · Zuleitung 3 m (Annahme), Richtwert 5 % (Zielwert 3 %) · Spannungsfall auf dem Stripe selbst nicht berechnet

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

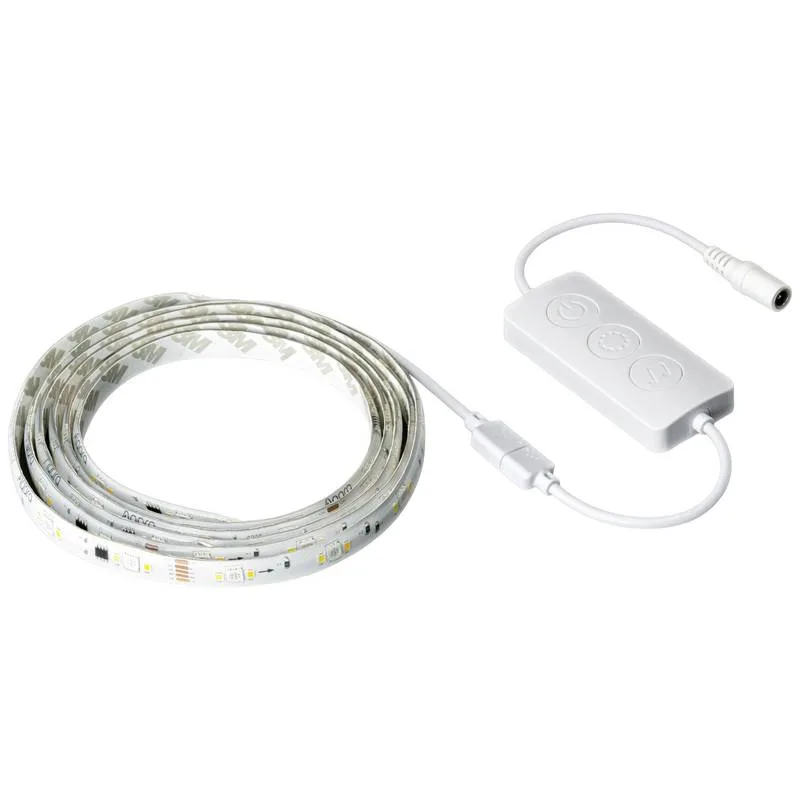

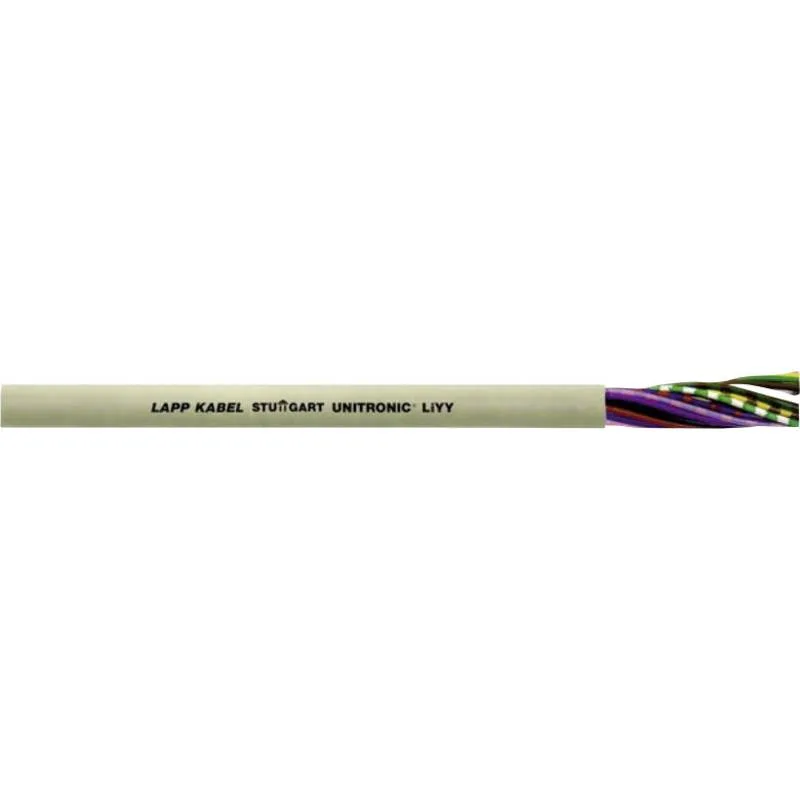

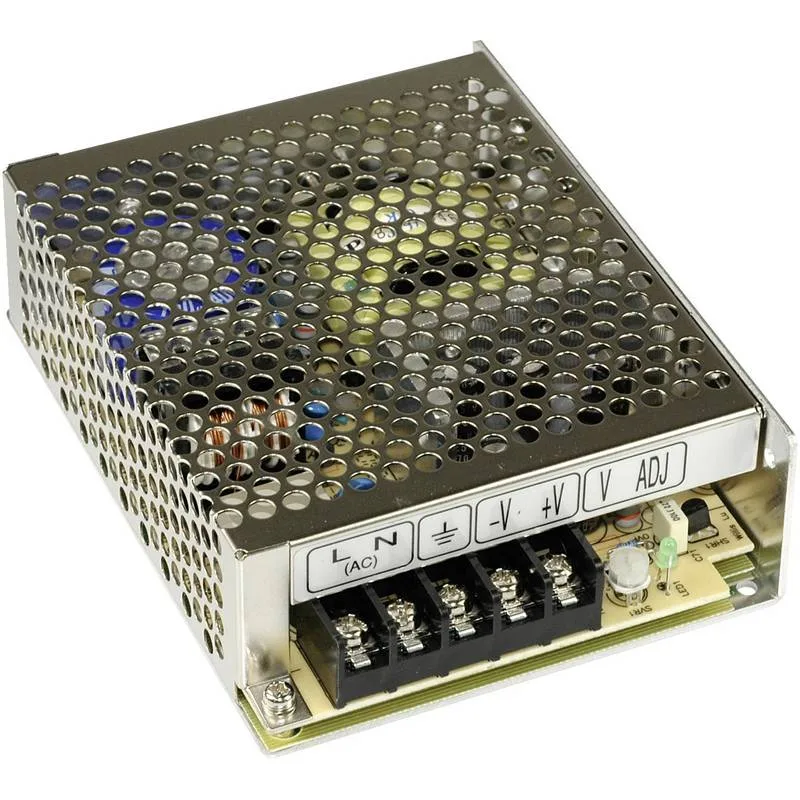

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 19.10.2026 — maßgeblich ist der Preis im Shop.

Welches Netzteil für LED-Stripe 48 V, 14,4 W/m?

LED-Stripe 48 V mit 14,4 W/m (lange Strecken): benötigte Netzteil-Leistung (mit 20 % Reserve), Strangstrom und Spannungsfall auf 3 m 0,75 mm² LiYY 2×0,75 mm²-Zuleitung (Netzteil → Stripe-Anfang). Selbst bei 40 m Stripe-Länge bleibt die Zuleitung laut Berechnung unter 5 %.

Stripe-Länge	Netzteil	Strangstrom	ΔU Zuleitung	Bewertung
2 m	36 W	0,60 A	0,19 %	Unter 3 %
5 m	90 W	1,50 A	0,46 %	Unter 3 %
10 m	200 W	3,00 A	0,93 %	Unter 3 %
15 m	300 W	4,50 A	1,39 %	Unter 3 %
20 m	350 W	6,00 A	1,86 %	Unter 3 %
30 m	550 W	9,00 A	2,78 %	Unter 3 %
40 m	700 W	12,00 A	3,71 %	Unter 5 %

Netzteil-Leistung = 14,4 W/m × Länge × 1,2 (Reserve), aufgerundet auf marktübliche Größe. Grün = Zuleitung laut Berechnung unter 5 % · Rot = Zuleitung verstärken, kürzer führen oder die Last auf mehrere Einspeisepunkte verteilen.

Eigene Werte durchrechnen

Spannung, Leistung pro Meter, Stripe-Länge und Querschnitt der Zuleitung lassen sich hier frei ändern — Netzteil-Größe, Strangstrom und Spannungsfall aktualisieren sich sofort.

LED-Netzteil & Zuleitung berechnen

Netzteil-Größe, Strangstrom und Spannungsfall auf der DC-Zuleitung — für 12-, 24- und 48-V-LED-Stripes.

Stripe-Spannung

5-V-Stripes (USB, adressierbare Pixel) rechnet dieser Rechner nicht: Bei 5 V fließt für dieselbe Leistung fünfmal so viel Strom wie bei 24 V, dort sind Einspeisepunkte alle ein bis zwei Meter üblich.

Leistung pro Meter

max 150 W/mmin 0,5 W/m

W/m

2 W/m30 W/m

Steht auf Verpackung oder Datenblatt des Stripes, z. B. 14,4 W/m. Gängige Werte: 4,8 / 9,6 / 14,4 / 19,2 W/m.

Stripe-Länge

max 100 mmin 0,5 m

1 m20 m

Strangstrom: 1,50 A · Stripe-Last 72,0 W

Zuleitung Netzteil → Stripe-Anfang

max 100 mmin 0,1 m

0,5 m20 m

Einfache Strecke der zweiadrigen Leitung vom Netzteil bis zum Anschluss des Stripes — nicht die Stripe-Länge.

Zuleitungs-Querschnitt (Netzteil → Stripe)

Netzteil-Größe (mit 20 % Reserve)

90W

Spannungsfall Zuleitung

0,35%

Zuleitung unter 3 %

Stripe-Last: 72,0 W
Strangstrom: 1,50 A
Spannung: 48 V DC
Abfall absolut: 0,17 V
Empf. Querschnitt: 0,5 mm²

Praxis-Richtwert 5 % · Zielwert 3 % für die Zuleitung. ΔU = (2·ℓ·I)/(κ·A) mit ℓ = Zuleitungslänge. Den Spannungsfall auf dem Stripe selbst rechnet dieses Modell nicht — dafür gilt die Hersteller-Angabe zur maximalen Einspeiselänge.

Zuleitungsquerschnitt bei 15 m Stripe

48 V · 14,4 W/m mit 15 m Stripe: 4,50 A Strangstrom über 3 m Zuleitung: 0,50 mm² → 2,09 % · 0,75 mm² → 1,39 % · 1,00 mm² → 1,04 % · 1,50 mm² → 0,70 %.

Querschnitt	Spannungsfall	absolut	Status
0,50 mm² Cu	2,09 %	1,00 V	Unter 5 %
0,75 mm² Cu Standard	1,39 %	0,67 V	Unter 5 %
1,00 mm² Cu	1,04 %	0,50 V	Unter 5 %
1,50 mm² Cu	0,70 %	0,33 V	Unter 5 %

Bewertung laut Berechnung gegen den 5-%-Praxis-Richtwert bei 3 m Zuleitung und 4,50 A.

Grenzlänge der Zuleitung

Unter 5 % mit 0,75 mm²

bis 40 m

Verstärken / einspeisen

—

Mit 3 m 0,75 mm² LiYY 2×0,75 mm² bleibt der Spannungsfall der Zuleitung laut Berechnung auf allen hier berechneten Stripe-Längen unter 5 %, auch bei 40 m. Bei längerer Zuleitung als 3 m steigt der Wert proportional; den Spannungsfall auf dem Stripe selbst deckt diese Rechnung nicht ab.

Helligkeit am Stripe-Ende

48-V-Stripes sind die Spezialität für sehr lange, durchgehende Lichtlinien — etwa in Bürofluren, Treppenhäusern oder Industriehallen. Bei vierfacher Spannung gegenüber 12 V sinkt der Strangstrom auf ein Viertel (0,3 A/m bei 14,4 W/m), und der Spannungsfall sogar auf ein Sechzehntel. Dadurch lassen sich lange Strecken mit dünner Zuleitung versorgen; wie lang ein einzelner Einspeisepunkt sein darf (bei 48-V-Long-Run-Stripes oft 20 m und mehr), legt der Hersteller des Stripes fest. Zu beachten: 48 V DC liegt noch im Bereich der Schutzkleinspannung, aber spezielle 48-V-Controller und -Netzteile sind nötig — Standard-12/24-V-Komponenten passen nicht.

Die Netzteil-Auslegung folgt der Leistungs-Bilanz: 14,4 W pro Meter × 15 m ergibt 216,0 W reine Stripe-Last. Mit der empfohlenen Reserve von 20 % (Konstantspannungs-Netzteile sollen nicht dauerhaft am Anschlag laufen) ergibt das 259,2 W — aufgerundet auf die nächste marktübliche Nennleistung sind das 300 W. Der Strangstrom beträgt I = P / U = 216,0 W / 48 V = 4,50 A.

Auf 3 m DC-Zuleitung (Netzteil → Stripe-Anfang) mit 0,75 mm² Kupfer fällt bei 4,50 A nach dem Ohmschen Gesetz ΔU = (2 · ℓ · I) / (κ · A) eine Spannung von 0,67 V ab — das sind 1,39 % von 48 V. Damit liegt die Zuleitung auch unter dem 3-%-Zielwert und trägt kaum zum Helligkeitsverlust bei.

Wichtig ist die Unterscheidung zwischen Zuleitung und Stripe: Gerechnet ist nur der Verlust auf der 3 m langen Anschlussleitung vom Netzteil zum Stripe-Anfang. Auf dem 15 m langen Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab — dieser Anteil ist hier nicht berechnet. Ob das ferne Ende dunkler wird, hängt deshalb auch davon ab, ob der Stripe innerhalb der vom Hersteller angegebenen maximalen Einspeiselänge bleibt; sonst beidseitig oder in der Mitte einspeisen.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formel, Grundlagen

Spannungsfall-Kurve 48 V · 14,4 W/m (Zuleitung 0,75 mm²)

Spannungsfall auf der 3 m langen Zuleitung über die Stripe-Länge. Der Strangstrom steigt mit der Stripe-Länge (mehr LEDs), deshalb wächst der Zuleitungs-Spannungsfall proportional mit. Gestrichelt: 5 % Praxis-Richtwert und 3 % Zielwert.

Eingangswerte und Konstanten

Anwendung	LED-Stripe 48 V mit 14,4 W/m (lange Strecken)
Stripe-Bauform	5050, 48 V long-run
Leistung pro Meter	14,4 W/m
Stripe-Spannung	48 V DC
Zuleitungs-Kabeltyp	LiYY 2×0,75 mm²
Zuleitungs-Querschnitt (Standard)	0,75 mm²
Zuleitungslänge Netzteil → Stripe (Annahme)	3 m
Leitermaterial	Kupfer (Cu)
Leitertemperatur (angenommen)	30 °C
Leitfähigkeit κ	53,9 m/(Ω·mm²)
Strangstrom bei Repräsentativlänge	4,50 A
Netzteil-Reserve	20 %

Grundlage: Leistungs-Bilanz und physikalische DC-Spannungsfall-Formel.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Zuleitung (V)
ℓ: Zuleitungslänge (einfach) (m)
I: Strangstrom = Stripe-Last / Spannung (A)
κ: Spezifische Leitfähigkeit Cu bei 30 °C (m/(Ω·mm²))
A: Querschnitt der Zuleitung (mm²)

Berechnungsgrundlage

Die Netzteil-Größe folgt der Leistungs-Bilanz: Leistung pro Meter mal Länge ergibt die reine Stripe-Last, plus 20 % Reserve, aufgerundet auf die nächste marktübliche Nennleistung. Der Strangstrom ist I = P / U. Der Spannungsfall der Zuleitung folgt dem Ohmschen Gesetz ΔU = (2 · ℓ · I) / (κ · A) mit dem Faktor 2 für Hin- und Rückleiter der Gleichstrom-Schleife.

Normative Grundlagen

DIN VDE 0100-520 — Kabel- und Leitungsanlagen: die Spannungsfall-Empfehlung für Beleuchtungsstromkreise, hier sinngemäß auf die Gleichstrom-Zuleitung übertragen

Die 0,75 mm²-Zuleitung dieser Seite (Bauform 5050, 48 V long-run, 48 V) wird gegen zwei Richtwerte bewertet: 5 Prozent als Praxis-Richtwert und 3 Prozent als Zielwert. Angenommen sind 3 m Zuleitung vom Netzteil zum Stripe-Anfang. Beides sind in der LED-Praxis etablierte Werte und keine für Kleinspannungs-Stripes verbindlich festgelegten Grenzen — die genannte Norm ist auf Niederspannungs-Installationen gemünzt und wird hier nur als Orientierung herangezogen. Der berechnete Wert beschreibt zudem ausschließlich die Zuleitung: Auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab, weshalb lange Stripes beidseitig oder in der Mitte eingespeist werden.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welches Netzteil brauche ich für 15 m 48 V · 14,4 W/m?

Für 15 m LED-Stripe 48 V mit 14,4 W/m (lange Strecken) ziehen Sie 216,0 W (14,4 W/m × 15 m). Mit 20 % Reserve, damit das Konstantspannungs-Netzteil nicht dauerhaft am Limit arbeitet, landen Sie bei 300 W als nächster Standardgröße. Achten Sie auf die richtige Ausgangsspannung von 48 V DC: Ein Netzteil mit zu hoher Spannung (24 V an einem 12-V-Stripe) überlastet die LEDs und kann den Stripe zerstören; eines mit zu niedriger Spannung (12 V an einem 24-V-Stripe) bringt ihn kaum oder gar nicht zum Leuchten.

Wie dick muss die Zuleitung zum 48 V · 14,4 W/m sein?

Bei 4,5 A Strangstrom und 3 m Zuleitung vom Netzteil zum Stripe fällt über 0,75 mm² 1,39 % Spannung ab — das liegt laut Berechnung unter dem 5-%-Richtwert. Bei längerer Zuleitung steigt der Wert proportional. Faustregel: je niedriger die Spannung und je länger die Leitung, desto dicker die Zuleitung — 24 V braucht bei gleicher Leistung nur ein Viertel des Querschnitts von 12 V.

Warum wird mein LED-Stripe zum Ende hin dunkler?

Das ist der Spannungsfall in Aktion: Strom, der durch die dünnen Kupferbahnen des Stripes (und die Zuleitung) fließt, verliert unterwegs Spannung. Am fernen Ende kommt weniger als die volle 48 V an, und LEDs reagieren auf weniger Spannung mit weniger Helligkeit. Abhilfe: dickere Zuleitung, Einspeisung von beiden Enden, ein Einspeisepunkt in der Mitte, oder gleich eine höhere Stripe-Spannung (24 statt 12 V) wählen, die den Strom und damit den Abfall reduziert.

12 V oder 24 V — was ist für 48 V · 14,4 W/m besser?

Bei gleicher Leistung halbiert 24 V den Strom gegenüber 12 V und viertelt den Spannungsfall. Dieser 48-V-Stripe ist die Spezial-Wahl für sehr lange durchgehende Lichtlinien über 20 m. Der Nachteil höherer Spannung: Netzteil und Controller müssen exakt zur Stripe-Spannung passen.

Kann ich den 48 V · 14,4 W/m dimmen oder smart steuern?

Ja. Konstantspannungs-Stripes wie dieser werden per PWM gedimmt — entweder über einen Inline-Dimmer hinter dem Netzteil oder über einen Smart-Home-Controller (Zigbee, WLAN oder per Schaltaktor mit PWM-Ausgang). Der Controller muss den vollen Strangstrom von 4,5 A tragen können; bei längeren Stripes wird die Last sonst auf mehrere Controller oder Verstärker aufgeteilt. Wichtig: Beim Dimmen sinkt die Leistung, nicht die nötige Netzteil-Größe — das Netzteil muss weiterhin die volle Last bei 100 % liefern können.
