Phasenumschaltung beim Überschussladen: die Lücke zwischen 1,38 und 4,14 kW

Ab wie viel PV-Überschuss läuft Phasenumschaltung beim Überschussladen: die Lücke 1,4–4,1 kW? 3-phasig, 6,0–16,0 A bei 230 V Strangspannung.

Mindest-Überschuss für den Start

4140 W

Startschwelle: 4740 W
Stoppschwelle: 4140 W
Regelbereich: bis 11040 W
Stellweite: 690 W/A

Kurzantwort

Dreiphasiges Überschussladen startet ab 4140 W freiem PV-Überschuss (3 × 230 V × 6 A). Mit 300 W Grundlast und 300 W Hysterese liegt die Startschwelle bei 4740 W; geregelt wird bis 11040 W in 690-W-Schritten je Ampere.

Grundlage: P = 3 × 230 V × I · 6-A-Minimum des Ladestandards

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Grundlast und nutzbarer Überschuss

Start- und Stoppschwelle über typische Haus-Grundlasten: Mindest-Ladeleistung 4140 W plus Grundlast plus/minus 300 W Hysterese.

Grundlast	Startschwelle (PV)	Stoppschwelle (PV)
100 W	4540 W	3940 W
200 W	4640 W	4040 W
300 W angenommen	4740 W	4140 W
500 W	4940 W	4340 W
800 W	5240 W	4640 W

PV-Erzeugung, nicht Überschuss: Die Grundlast ist in den Schwellen bereits enthalten.

Eigene Werte durchrechnen

Phasenzahl, Stromfenster, Grundlast und Hysterese lassen sich hier frei ändern — Mindest-Ladeleistung, Start- und Stoppschwelle aktualisieren sich sofort.

PV-Überschuss: Schwellen berechnen

Ab wie viel PV-Erzeugung startet das Überschussladen — und wo liegt der Regelbereich?

Ladephasen

Kleinster Ladestrom

max 32 Amin 6 A

6 A16 A

6 A ist das Minimum des Ladestandards — darunter startet keine Wallbox

Größter Ladestrom

6 A32 A

Haus-Grundlast

max 2.000 Wmin 0 W

0 W800 W

Hysterese

max 1.500 Wmin 0 W

0 W500 W

Abstand zwischen Start- und Stoppschwelle gegen Wolken-Takten

Mindest-Überschuss für den Start

1.380W

einphasig · 230 W je Ampere

Startschwelle (PV): 1.880 W
Stoppschwelle (PV): 1.480 W
Maximal-Leistung: 3.680 W
Regelbereich: 2.300 W

P = n · 230 V · I. Startschwelle = Minimum + Grundlast + Hysterese. Die Messbasis liefert ein saldierendes 3-Phasen-Messgerät am Hausanschluss.

Messpunkt und Messgerät

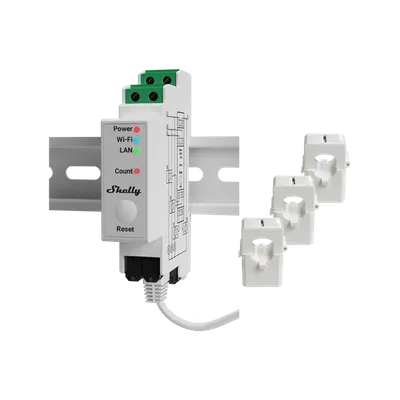

Überschuss ist die saldierte Differenz aus PV-Erzeugung und Hausverbrauch — gemessen wird sie am Hausanschluss, nicht am einzelnen Gerät. Ein 3-Phasen-Messgerät mit Stromwandler-Klemmen (beim Shelly Pro 3EM laut Datenblatt bis 120 A je Phase) liefert den Summenwert, den Wallbox oder Energiemanagement als Regelgröße nutzen. Die Montage am Zählerplatz übernimmt eine Elektrofachkraft.

Ist eine Phasenumschaltung beim Überschussladen sinnvoll?

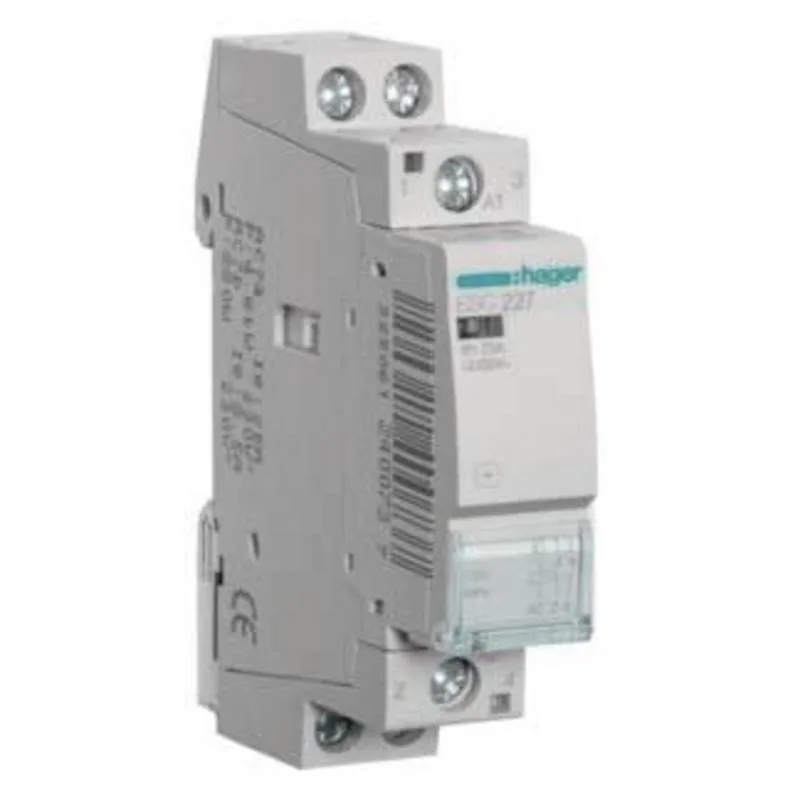

Zwischen 1.380 W (einphasiges Minimum) und 4.140 W (dreiphasiges Minimum) klafft die Umschalt-Lücke: Eine rein dreiphasige Wallbox kann in diesem Bereich gar nicht aus Überschuss laden, obwohl reichlich Leistung übrig ist. Wallboxen mit automatischer Phasenumschaltung lösen das, indem sie unterhalb von rund 4,1 kW auf eine Phase wechseln und den Bereich ab 1,38 kW erschließen. Der Umschaltvorgang selbst unterbricht die Ladung kurz und soll nicht im Minutentakt pendeln — übliche Regelungen halten die neue Phasenzahl für mehrere Minuten, bevor sie zurückwechseln. Wichtig bei der Planung: Die Umschaltung gehört in die Wallbox oder ein dafür ausgelegtes Schütz-Konzept, nicht in nachträgliche Bastellösungen — hier ist die Elektrofachkraft gefragt.

Die Mindest-Ladeleistung folgt aus P = n · U · I = 3 × 230 V × 6 A = 4140 W. Dazu kommt die Grundlast des Hauses (300 W), die die PV zuerst decken muss, plus eine Hysterese von 300 W gegen Wolken-Takten — zusammen die Startschwelle von 4740 W PV-Erzeugung.

Zwischen 4140 und 11040 W folgt die Ladeleistung dem Überschuss in 690-W-Schritten — je Ampere Ladestrom auf drei Phasen. Wichtig ist, dass Start- (4740 W) und Stoppschwelle (4140 W) nicht zusammenfallen, sonst pendelt die Ladung bei wechselhaftem Himmel im Minutentakt.

Die Messbasis liefert ein saldierendes Energiemessgerät am Hausanschluss — beim Shelly Pro 3EM über Stromwandler-Klemmen bis 120 A je Phase (Datenblatt-Angabe). Das Messgerät regelt selbst nichts: Die Entscheidung trifft die Wallbox oder ein Energiemanagement, das die Werte lokal ausliest. Montage am Hausanschluss und alle Arbeiten an der Verteilung übernimmt eine Elektrofachkraft.

Rechenweg, Annahmen und Normbezug Kennlinie, Annahmen, Formel, Grundlagen

Nutzbare Ladeleistung über dem PV-Überschuss — Phasenumschaltung 1/3

Nutzbare Ladeleistung über dem freien PV-Überschuss: 0 W unterhalb der Mindest-Ladeleistung von 4140 W, darüber folgt die Ladung dem Überschuss bis zur Obergrenze von 11040 W.

Annahmen und berechnete Schwellen

Anwendung	Phasenumschaltung beim Überschussladen: die Lücke 1,4–4,1 kW
Phasen	3
Strangspannung	230 V
Stromfenster	6,0–16,0 A
Mindest-Ladeleistung	4140 W
Maximal-Leistung	11040 W
Stellweite je Ampere	690 W
Grundlast (angenommen)	300 W
Hysterese	300 W
Startschwelle (PV-Erzeugung)	4740 W
Stoppschwelle (PV-Erzeugung)	4140 W

Reine Leistungs-Algebra; das 6-A-Minimum des Ladestandards wird referenziert. Grundlast und Hysterese sind Planungsannahmen.

Berechnungsgrundlage

P_{min} = n \cdot U \cdot I_{min}

P_min: Mindest-Ladeleistung (W)
n: Anzahl Ladephasen
U: Strangspannung (V)
I_min: kleinster Ladestrom (A)

Berechnungsgrundlage

Alle Werte folgen aus der Leistungs-Algebra P = n · U · I: Die Mindest-Ladeleistung aus dem kleinsten Ladestrom (6 A nach dem Ladestandard IEC 61851), die Start- und Stoppschwelle aus Mindestleistung plus Grundlast plus bzw. minus Hysterese. Grundlast und Hysterese sind Planungsannahmen, keine Messwerte.

Normative Grundlagen

IEC 61851 — Ladestandard für konduktive Ladesysteme; daraus stammt der kleinste Ladestrom von 6,0 A je Phase, der die Mindest-Ladeleistung von 4140 W dieser Seite bestimmt

Die Geräteangaben zur Messung (Stromwandler-Bereich, Phasenzahl) stammen aus öffentlichen Hersteller-Datenblättern; im Zweifel gilt das Datenblatt des konkreten Geräts. Das reale Regelverhalten bestimmen Wallbox und Energiemanagement, deren Dokumentation die verbindliche Referenz bleibt. Die Montage des Messgeräts am Hausanschluss und Arbeiten in der Verteilung gehören in die Hand einer Elektrofachkraft.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Ab wie viel PV-Überschuss startet Phasenumschaltung 1/3?

Rechnerisch ab 4140 W (3 × 230 V × 6 A). Praktisch liegt die Startschwelle höher: Grundlast des Hauses (hier 300 W) und Hysterese (300 W) addieren sich zu 4740 W PV-Erzeugung, ab der ein stabiler Start möglich ist.

Warum braucht die Regelung eine Hysterese?

Ohne Abstand zwischen Start- und Stoppschwelle pendelt die Ladung bei jeder Wolke: Start bei 4740 W, kurzer Einbruch, Stopp, wieder Start. Die Hysterese von 300 W plus eine Stopp-Verzögerung von einigen Minuten glätten das — gut für Schütz, Wallbox und Fahrzeug-Elektronik.

Reicht ein Mess-Zwischenstecker als Datenbasis für die Regelung?

Für die Überschuss-Regelung nicht: Der Zwischenstecker sieht nur ein einzelnes Gerät, nicht die Bilanz am Hausanschluss. Überschuss ist aber genau die saldierte Differenz aus PV-Erzeugung und Hausverbrauch — dafür braucht es die Messung über alle drei Phasen am Zählerplatz.

Was ist die Umschalt-Lücke zwischen ein- und dreiphasig?

Der Bereich zwischen 1.380 W (einphasiges Minimum) und 4.140 W (dreiphasiges Minimum): Eine rein dreiphasige Wallbox kann hier nicht aus Überschuss laden, obwohl Leistung übrig ist. Wallboxen mit automatischer 1/3-Phasen-Umschaltung erschließen die Lücke, indem sie unterhalb von rund 4,1 kW auf eine Phase wechseln.
