Dreiphasiges Überschussladen: ab 4140 W freiem PV-Überschuss
Ab wie viel PV-Überschuss läuft Dreiphasiges Überschussladen: Mindest-Überschuss und Schwellen? 3-phasig, 6,0–16,0 A bei 230 V Strangspannung.
Mindest-Überschuss für den Start
4140 W
- Startschwelle
- 4740 W
- Stoppschwelle
- 4140 W
- Regelbereich
- bis 11040 W
- Stellweite
- 690 W/A
Kurzantwort
Dreiphasiges Überschussladen startet ab 4140 W freiem PV-Überschuss (3 × 230 V × 6 A). Mit 300 W Grundlast und 300 W Hysterese liegt die Startschwelle bei 4740 W; geregelt wird bis 11040 W in 690-W-Schritten je Ampere.
Grundlage: P = 3 × 230 V × I · 6-A-Minimum des Ladestandards
Material für diese Berechnung
Werbe-Links *Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.
* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.
Wie viel frisst die Haus-Grundlast vom Überschuss?
Start- und Stoppschwelle über typische Haus-Grundlasten: Mindest-Ladeleistung 4140 W plus Grundlast plus/minus 300 W Hysterese.
| Grundlast | Startschwelle (PV) | Stoppschwelle (PV) |
|---|---|---|
| 100 W | 4540 W | 3940 W |
| 200 W | 4640 W | 4040 W |
| 300 W angenommen | 4740 W | 4140 W |
| 500 W | 4940 W | 4340 W |
| 800 W | 5240 W | 4640 W |
PV-Erzeugung, nicht Überschuss: Die Grundlast ist in den Schwellen bereits enthalten.
Welche Werte gelten bei Ihnen? Eigene Werte durchrechnen
Phasenzahl, Stromfenster, Grundlast und Hysterese lassen sich hier frei ändern — Mindest-Ladeleistung, Start- und Stoppschwelle aktualisieren sich sofort.
PV-Überschuss: Schwellen berechnen
Ab wie viel PV-Erzeugung startet das Überschussladen — und wo liegt der Regelbereich?
6 A ist das Minimum des Ladestandards — darunter startet keine Wallbox
Abstand zwischen Start- und Stoppschwelle gegen Wolken-Takten
Mindest-Überschuss für den Start
- Startschwelle (PV)
- 1880 W
- Stoppschwelle (PV)
- 1480 W
- Maximal-Leistung
- 3680 W
- Regelbereich
- 2300 W
P = n · 230 V · I. Startschwelle = Minimum + Grundlast + Hysterese. Die Messbasis liefert ein saldierendes 3-Phasen-Messgerät am Hausanschluss.
Wo wird der Überschuss gemessen — und womit?

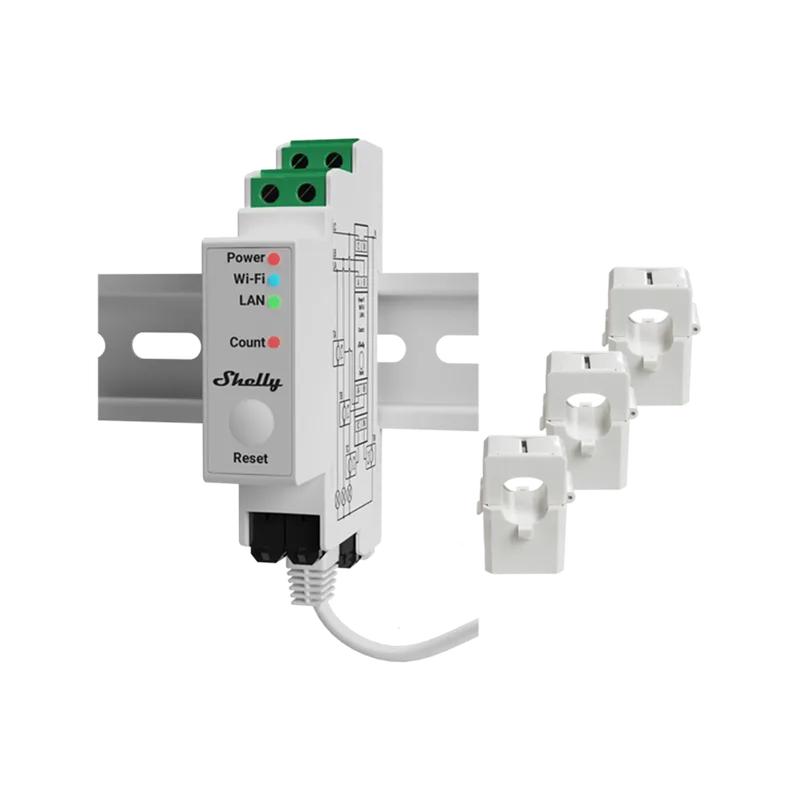

Überschuss ist die saldierte Differenz aus PV-Erzeugung und Hausverbrauch — gemessen wird sie am Hausanschluss, nicht am einzelnen Gerät. Ein 3-Phasen-Messgerät mit Stromwandler-Klemmen (beim Shelly Pro 3EM laut Datenblatt bis 120 A je Phase) liefert den Summenwert, den Wallbox oder Energiemanagement als Regelgröße nutzen. Die Montage am Zählerplatz übernimmt eine Elektrofachkraft.
Was heißt das für meine Anlage?
Dreiphasig lädt die 11-kW-Wallbox schneller — aber der Einstieg liegt dreimal so hoch: 6 A auf drei Phasen bedeuten 4.140 W Mindest-Ladeleistung. Diese Schwelle erreicht eine kleine PV-Anlage nur um die Mittagszeit an klaren Tagen; wer regelmäßig dreiphasig aus Überschuss laden will, braucht realistisch 8 kWp aufwärts, denn von der Erzeugung gehen Grundlast und Wolkenreserve ab. Dafür ist die Stellweite grob: Jedes Ampere verschiebt die Ladeleistung um 690 W, der Regelbereich reicht von 4,14 bis 11,04 kW. Das ist die Rechnung hinter der verbreiteten Empfehlung, Überschussladen mit einer 1/3-phasigen Umschaltung zu kombinieren, statt rein dreiphasig zu planen.
Die Mindest-Ladeleistung folgt aus P = n · U · I = 3 × 230 V × 6 A = 4140 W. Dazu kommt die Grundlast des Hauses (300 W), die die PV zuerst decken muss, plus eine Hysterese von 300 W gegen Wolken-Takten — zusammen die Startschwelle von 4740 W PV-Erzeugung.
Zwischen 4140 und 11040 W folgt die Ladeleistung dem Überschuss in 690-W-Schritten — je Ampere Ladestrom auf drei Phasen. Wichtig ist, dass Start- (4740 W) und Stoppschwelle (4140 W) nicht zusammenfallen, sonst pendelt die Ladung bei wechselhaftem Himmel im Minutentakt.
Die Messbasis liefert ein saldierendes Energiemessgerät am Hausanschluss — beim Shelly Pro 3EM über Stromwandler-Klemmen bis 120 A je Phase (Datenblatt-Angabe). Das Messgerät regelt selbst nichts: Die Entscheidung trifft die Wallbox oder ein Energiemanagement, das die Werte lokal ausliest. Montage am Hausanschluss und alle Arbeiten an der Verteilung übernimmt eine Elektrofachkraft.
Rechenweg, Annahmen und Normbezug Kennlinie, Annahmen, Formel, Grundlagen
Nutzbare Ladeleistung über dem freien PV-Überschuss: 0 W unterhalb der Mindest-Ladeleistung von 4140 W, darüber folgt die Ladung dem Überschuss bis zur Obergrenze von 11040 W.
Annahmen und berechnete Schwellen
| Anwendung | Dreiphasiges Überschussladen: Mindest-Überschuss und Schwellen |
|---|---|
| Phasen | 3 |
| Strangspannung | 230 V |
| Stromfenster | 6,0–16,0 A |
| Mindest-Ladeleistung | 4140 W |
| Maximal-Leistung | 11040 W |
| Stellweite je Ampere | 690 W |
| Grundlast (angenommen) | 300 W |
| Hysterese | 300 W |
| Startschwelle (PV-Erzeugung) | 4740 W |
| Stoppschwelle (PV-Erzeugung) | 4140 W |
Berechnet am 2026-09-14. Reine Leistungs-Algebra; das 6-A-Minimum des Ladestandards wird referenziert. Grundlast und Hysterese sind Planungsannahmen.
Berechnungsgrundlage
- P_min
- Mindest-Ladeleistung (W)
- n
- Anzahl Ladephasen
- U
- Strangspannung (V)
- I_min
- kleinster Ladestrom (A)
Berechnungsgrundlage
Alle Werte folgen aus der Leistungs-Algebra P = n · U · I: Die Mindest-Ladeleistung aus dem kleinsten Ladestrom (6 A nach dem Ladestandard IEC 61851), die Start- und Stoppschwelle aus Mindestleistung plus Grundlast plus bzw. minus Hysterese. Grundlast und Hysterese sind Planungsannahmen, keine Messwerte.
Normative Grundlagen
- IEC 61851 — Ladestandard für konduktive Ladesysteme; daraus stammt der kleinste Ladestrom von 6,0 A je Phase, der die Mindest-Ladeleistung von 4140 W dieser Seite bestimmt
Die Geräteangaben zur Messung (Stromwandler-Bereich, Phasenzahl) stammen aus öffentlichen Hersteller-Datenblättern; im Zweifel gilt das Datenblatt des konkreten Geräts. Das reale Regelverhalten bestimmen Wallbox und Energiemanagement, deren Dokumentation die verbindliche Referenz bleibt. Die Montage des Messgeräts am Hausanschluss und Arbeiten in der Verteilung gehören in die Hand einer Elektrofachkraft.
Häufige Fragen
Fachliche Details zu dieser Berechnung
Ab wie viel PV-Überschuss startet Wallbox dreiphasig?
Warum braucht die Regelung eine Hysterese?
Reicht ein Mess-Zwischenstecker als Datenbasis für die Regelung?
Was ist die Umschalt-Lücke zwischen ein- und dreiphasig?
