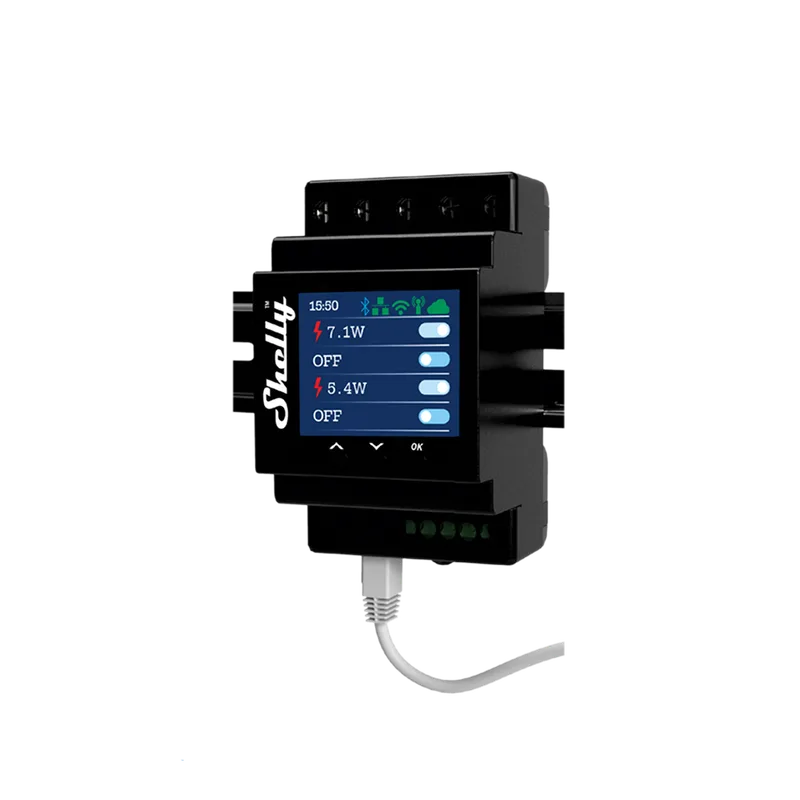

Shelly Pro 4PM: 4 Stromkreise schalten und messen (40 A Summe)

Verträgt der Shelly Pro 4PM Shelly Pro 4PM für vier Stromkreise im Verteiler? Diese Seite prüft ohmsche Last (Heizung) gegen den Datenblatt-Nennstrom. Nennstrom: 16 A ohmsch · 8 A induktiv (Richtwert) · 4 Kanäle. Bauform: Hutschiene, 3 TE.

Dauerstrom bei 2000 W

8,70 A

Laut Berechnung 8,70 A Dauerstrom bei 2000 W — 54 % des Nennstroms von 16 A, für diese Last geeignet

Auslastung: 54 %
Nennstrom: 16 A
Eignung: Geeignet

Kurzantwort

Shelly Pro 4PM schaltet eine 2.000-W-ohmsche Last: 8,70 A Dauerstrom, 54 % des 16-A-Nennstroms — laut Berechnung geeignet.

Grundlage: Shelly Pro 4PM · ohmsche Last (Heizung) · Datenblatt-Nennstrom

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Belastbarkeit nach Lastart

Shelly Pro 4PM an ohmsche Last (Heizung): Dauerstrom, Relais-Auslastung und Eignung über typische Lastleistungen. Datenblatt-Nennstrom für diese Lastart: 16 A.

Last	Dauerstrom	Auslastung	Bewertung
500 W	2,17 A	14 %	Geeignet
1000 W	4,35 A	27 %	Geeignet
1500 W	6,52 A	41 %	Geeignet
2000 W	8,70 A	54 %	Geeignet
2500 W	10,87 A	68 %	Geeignet
3000 W	13,04 A	82 %	Grenzbereich
3500 W	15,22 A	95 %	Grenzbereich
4000 W	17,39 A	109 %	Ungeeignet

Bewertung gegen 16 A Nennstrom: grün ≤ 80 %, gelb ≤ 100 %, rot darüber.

Eigene Werte durchrechnen

Aktor, Lastart und Lastleistung lassen sich hier frei ändern — Dauerstrom, Auslastung und Eignungs-Bewertung aktualisieren sich sofort.

Schaltaktor-Last prüfen

Welcher Shelly oder Sonoff passt laut Datenblatt zu welcher Last? Dauerstrom, Anlaufstrom und LED-Einschaltstrom auf einen Blick.

Aktor-Modell

Lastart

Lastleistung

max 6.000 Wmin 1 W

10 W3.680 W

Dauerstrom

8,7A

Laut Berechnung geeignet

Dauerstrom: 8,7 A
Nennstrom (ohmsch): 16 A
Auslastung: 54 %

Faustregel: dauerhaft nicht über 80 % des Nennstroms belasten.

Lastart statt Wattzahl

Ob ein Aktor zu einer Last passt, hängt nicht nur vom Dauerstrom ab, sondern vor allem vom Verhalten beim Einschalten: Ohmsche Lasten sind harmlos, Motoren ziehen einen kurzen Anlaufstrom von rund dem Fünffachen, und LED-Treiber erzeugen eine kapazitive Einschaltstrom-Spitze. Genau diese Spitzen, nicht der Dauerbetrieb, verschleißen die Relaiskontakte über die Jahre.

Eignet sich der Shelly Pro 4PM für vier Kreise im Verteiler?

Der Shelly Pro 4PM schaltet und misst vier Stromkreise zentral im Verteiler — typisch: Außensteckdosen, Werkstatt, Wallbox-Vorbereitung oder die Standby-Abschaltung ganzer Etagen. Jeder Kanal trägt 16 A, zusätzlich gilt ein dokumentiertes Summenlimit von 40 A über alle vier Kanäle: Zwei Kanäle unter Volllast (32 A) lassen für die beiden anderen zusammen nur noch 8 A übrig — schon drei Kanäle bei 16 A (48 A) überschreiten das Limit, alle vier (64 A rechnerisch) erst recht. Gleichmäßig verteilt sind im Mittel 10 A je Kanal möglich. Die Leistungsmessung je Kanal ersetzt vier einzelne Zwischenstecker-Messgeräte und liefert die Verbrauchsdaten direkt aus dem Verteiler. Platzbedarf: rund 3 Teilungseinheiten (aus der Gehäusebreite von 53 mm abgeleitet), Anbindung wahlweise per LAN statt WLAN. Die Verdrahtung im Verteiler übernimmt eine Elektrofachkraft.

Der Dauerstrom folgt direkt aus der Leistung: I = P / U = 2.000 W / 230 V = 8,70 A. Maßgeblicher Datenblatt-Nennstrom des Shelly Pro 4PM für diese Lastart ist 16 A, die Auslastung beträgt damit 54 Prozent.

Bei einer rein ohmschen Last gibt es keinen Einschalt- oder Anlaufstrom — der Strom ist von Anfang an konstant. Mit 54 Prozent Auslastung bleibt laut Berechnung Abstand zur Nenngrenze des Shelly Pro 4PM — innerhalb der 80-Prozent-Faustregel für Dauerbetrieb.

Der Shelly Pro 4PM misst die Leistung mit und kann per Schwellwert abschalten — praktisch, um eine blockierte Pumpe, einen leerlaufenden Boiler oder den realen Verbrauch zu erkennen. Mit 4 Kanälen lassen sich zwei Lasten getrennt schalten oder ein Antrieb richtungssicher verriegeln. Schaltaktoren werden fest in die Installation eingebunden — der Anschluss an 230 V gehört in die Hand einer Elektrofachkraft.

Rechenweg, Annahmen und Normbezug Diagramm, Aktor-Daten, Formel, Grundlagen

Dauerstrom über Lastleistung — Shelly Pro 4PM

Dauerstrom I = P / U über die Lastleistung. Die gestrichelte Linie markiert den ohmschen Nennstrom von 16 A — oberhalb ist der Aktor für diese Last ungeeignet.

Aktor-Daten und Lastannahmen

Aktor	Shelly Pro 4PM
Hersteller	Shelly
Lastart	ohmsche Last (Heizung)
Nennstrom ohmsch (AC1)	16 A je Kanal
Nennstrom induktiv (Richtwert)	8 A
Summenstrom über alle Kanäle	40 A
Kanäle	4
Bauform	Hutschiene (3 TE)
Leistungsmessung	ja
Netzspannung	230 V
Repräsentative Last	2000 W
Dauerstrom	8,70 A

Nennströme aus öffentlichen Shelly-Datenblättern; Anlauf-/Inrush-Faktoren sind allgemeine Richtwerte.

Berechnungsgrundlage

I = \frac{P}{U}

I: Dauerstrom der Last (A)
P: Lastleistung (W)
U: Netzspannung (V)

Berechnungsgrundlage

Der Dauerstrom folgt aus der Leistungsgleichung I = P / U und wird gegen den für die Lastart maßgeblichen Nennstrom des Relais bewertet. Bei Motorlasten wird zusätzlich der Anlaufstrom (rund das Fünffache des Nennstroms) berücksichtigt, bei LED-Last das Einschaltstrom-Risiko der kapazitiven Treiber.

Normative Grundlagen

Für die Frage, ob ein Relais eine bestimmte Last trägt, gibt es keine Norm-Tabelle, die sich hier abbilden ließe. Verbindlich ist das Datenblatt des konkreten Geräts: Die hier verwendeten 16 A ohmsch und 8 A induktiv stammen aus den öffentlichen Produktangaben von Shelly. Die induktiven Werte sind konservative Praxis-Richtwerte; der genaue AC3-Wert steht ebenfalls im Datenblatt.

Anlauf- und Inrush-Faktoren sind allgemeine elektrotechnische Richtwerte und keine Herstellerzusagen — im Zweifel gilt das Datenblatt. Nicht Gegenstand dieser Berechnung ist die Installation drumherum: Zuleitung, Absicherung und der Anschluss an 230 V folgen den allgemeinen Errichtungsbestimmungen und gehören in die Hand einer Elektrofachkraft. Auch die Kontaktlebensdauer bleibt außen vor — sie hängt an Schalthäufigkeit und Lastart, nicht am Dauerstrom allein.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welche Last darf der Shelly Pro 4PM maximal schalten?

Ohmsch (Heizung) bis 16 A, also rund 3.680 W bei 230 V. Als Faustregel sollte ein Relais dauerhaft nicht über 80 Prozent belastet werden, hier also bis rund 2.944 W. Für Motoren gilt ein niedrigerer Richtwert von rund 8 A wegen des Anlaufstroms, für LED ist der Einschaltstrom der begrenzende Faktor.

Eignet sich der Shelly Pro 4PM für ohmsche Last (Heizung)?

Bei 2.000 W ohmscher Last fließen 8,70 A — Auslastung 54 Prozent, also laut Berechnung geeignet.

Warum ist der Einschaltstrom wichtiger als die Wattzahl?

Relaiskontakte sterben selten am Dauerstrom, sondern am Schaltmoment. Kapazitive Lasten (LED-Treiber) und induktive Lasten (Motoren) ziehen beim Einschalten ein Vielfaches des Nennstroms. Diese Spitze verschweißt über viele Schaltzyklen die Kontakte. Deshalb bewertet ein seriöser Last-Check nicht nur P / U, sondern auch die Lastart.

Brauche ich ein Schütz vor dem Shelly Pro 4PM?

Ein Installationsschütz ist sinnvoll, sobald die Last den Nennstrom des Aktors erreicht, ein Motor häufig anläuft oder eine dreiphasige Last geschaltet wird. Der Funkaktor steuert dann nur die Schützspule an (wenige Watt), und der Leistungskontakt des Schützes trägt den eigentlichen Strom — das schont die Aktor-Kontakte und erlaubt beliebig große Lasten.

Lässt sich der Shelly Pro 4PM lokal ohne Cloud betreiben?

Shelly-Geräte bieten ab Werk eine lokale HTTP-/MQTT-Schnittstelle und lassen sich vollständig ohne Hersteller-Cloud in Home Assistant oder openHAB einbinden. Für eine datensparsame, DSGVO-freundliche Installation ist der lokale Betrieb die bevorzugte Variante.

Warum darf ich nicht alle 4 Kanäle gleichzeitig voll belasten?

Das Datenblatt nennt neben den 16 A je Kanal ein Summenlimit von 40 A über das ganze Gerät — begrenzt durch interne Leiterbahnen und die Wärmeabfuhr im Gehäuse. 4 Kanäle × 16 A wären rechnerisch 64 A; zulässig bleiben in Summe 40 A. Bei der Planung zählt also nicht nur die Einzellast, sondern auch, welche Verbraucher gleichzeitig laufen.
