Fehlerstromschutzschalter Typ B, 300 mA, 4-polig

Wo der Typ B 300 mA 4P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennfehlerstrom

300 mA

RCD-Typ: B
Polzahl: 4-polig
Schutzziel: Brandschutz für Gebäude und Photovoltaik

Kurzantwort

Typ B 300 mA 4P: Fehlerstromschutzschalter mit 300 mA Nennfehlerstrom und alle Wellenformen inkl. glatter Gleichfehlerströme-Erkennung. Eingesetzt als Brandschutz für Gebäude und Photovoltaik bei Wallboxen ohne eigene DC-Fehlerstromerkennung und PV-Wechselrichtern ohne Trenntrafo, wenn der Hersteller Typ B verlangt.

Grundlage: DIN EN 61008-1 · DIN EN 62423 · DIN VDE 0100-712

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt Typ B 300 mA 4P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
PV-Einspeisung mit Wechselrichter ohne Trennung	Typischer Einsatz	Wenn der Wechselrichter-Hersteller Typ B verlangt — 300 mA dienen dem Brandschutz, nicht dem Personenschutz.
Großwärmepumpe mit Inverter-Antrieb	Empfohlen	Inverter-Wärmepumpen erzeugen DC-Anteile im Fehlerfall.
Industrie-Hauptverteilung mit FU-Antrieben	Empfohlen	DC-fähiger Brandschutz vor Maschinen-Verteilung.
Endkreis Steckdosen Wohnen	Ungeeignet	300 mA bietet keinen Personenschutz — 30 mA Pflicht.
Wallbox 11 kW Endkreis	Ungeeignet	Personenschutz mit 30 mA Typ B — 300 mA ist Brandschutz.
Beleuchtungsstromkreis	Ungeeignet	Typ A 30 mA reicht und ist 5x günstiger.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

RCD-Typ	B (alle Wellenformen inkl. glatter Gleichfehlerströme)
Nennfehlerstrom I∆n	300 mA
Polzahl	4 polig
Nennbetriebsstrom	63 A
Schutzziel	Brandschutz für Gebäude und Photovoltaik
Übliche Querschnitte	10 / 16 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	CFB-Reihe Typ B	CFB663E	nicht im Sortiment unserer Partner

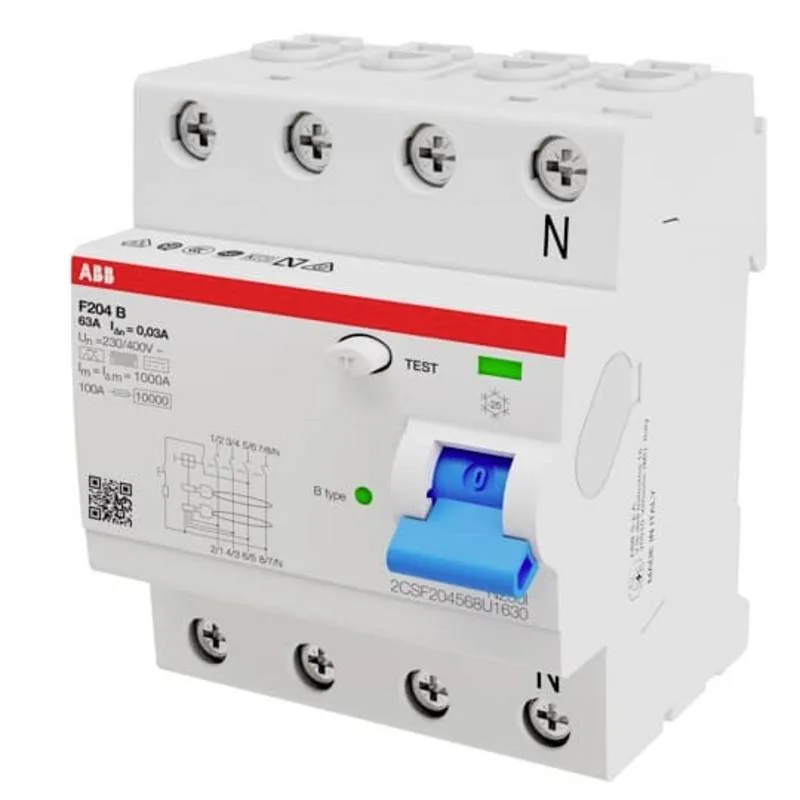

ABB	System pro M compact F200	F204B-63/0,3	Preis bei Conrad prüfen → *

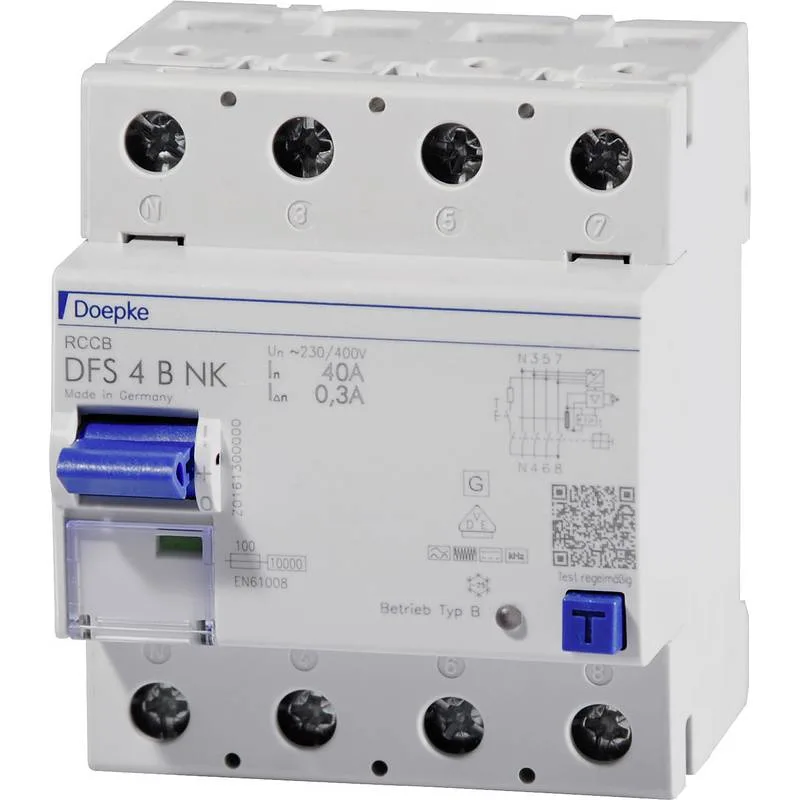

Doepke	DFS 4 B	DFS 4 063-4/0,30-B	Preis bei Conrad prüfen → *

Weitere FI-Schutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Was bedeutet B bei einem FI-Schutzschalter genau?

Der B-Typ beschreibt, welche Fehlerstrom-Wellenformen der FI erfasst — alle Wellenformen inkl. glatter Gleichfehlerströme. Typ AC erfasst nur sinusförmige Fehlerströme und wird in Deutschland für Endstromkreise nicht eingesetzt; üblich ist mindestens Typ A. Können glatte Gleichfehlerströme auftreten, ist Typ B vorgesehen — oder eine DC-Fehlerstromerkennung im Gerät selbst.

Schützt Typ B 300 mA 4P auch vor Brand?

Ja, das ist das primäre Schutzziel — bei schleichenden Erdschlüssen erfasst der FI den Fehlerstrom, bevor er an der Fehlerstelle genug Wärme für einen Brand entwickelt.

Wann ist Typ B 300 mA 4P ungeeignet?

Typ B 300 mA 4P ist nicht die richtige Wahl bei Endkreis Steckdosen Wohnen und Wallbox 11 kW Endkreis. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln Typ B 300 mA 4P?

Gerätenormen: DIN EN 61008-1, DIN EN 62423 — sie legen fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-712 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
