Fehlerstromschutzschalter Typ B, 30 mA, 4-polig

Wo der Typ B 30 mA 4P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennfehlerstrom

30 mA

RCD-Typ: B
Polzahl: 4-polig
Schutzziel: Personenschutz nach DIN VDE 0100-410

Kurzantwort

Typ B 30 mA 4P: Fehlerstromschutzschalter mit 30 mA Nennfehlerstrom und alle Wellenformen inkl. glatter Gleichfehlerströme-Erkennung. Eingesetzt als Personenschutz nach DIN VDE 0100-410 bei Wallboxen ohne eigene DC-Fehlerstromerkennung und PV-Wechselrichtern ohne Trenntrafo, wenn der Hersteller Typ B verlangt.

Grundlage: DIN EN 61008-1 · DIN EN 62423 · DIN VDE 0100-722

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt Typ B 30 mA 4P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Wallbox 11 kW ohne integrierten DC-Schutz	Typischer Einsatz	Glatter DC-Fehlerstrom durch Brückengleichrichter — nur Typ B erfasst.
Wallbox 22 kW (klassisch)	Empfohlen	Typ B+ ist die robustere Wahl für hochfrequente Anteile.
PV-Wechselrichter ohne galvanische Trennung	Typischer Einsatz	Wenn der Wechselrichter-Hersteller Typ B verlangt, weil glatte Gleichfehlerströme möglich sind.
Frequenzumrichter-Antrieb (Pumpe, Lüfter)	Empfohlen	Erfasst FU-typische Mischfrequenzen sicher (alternativ Typ F).
Standard-Steckdose Wohnzimmer	Kompatibel	Funktional ja, aber Typ A reicht und ist günstiger.
Reine Beleuchtungsstromkreise	Ungeeignet	Überdimensioniert — Typ A 30 mA reicht und kostet 1/3.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

RCD-Typ	B (alle Wellenformen inkl. glatter Gleichfehlerströme)
Nennfehlerstrom I∆n	30 mA
Polzahl	4 polig
Nennbetriebsstrom	40 A
Schutzziel	Personenschutz nach DIN VDE 0100-410
Übliche Querschnitte	2,5 / 4 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

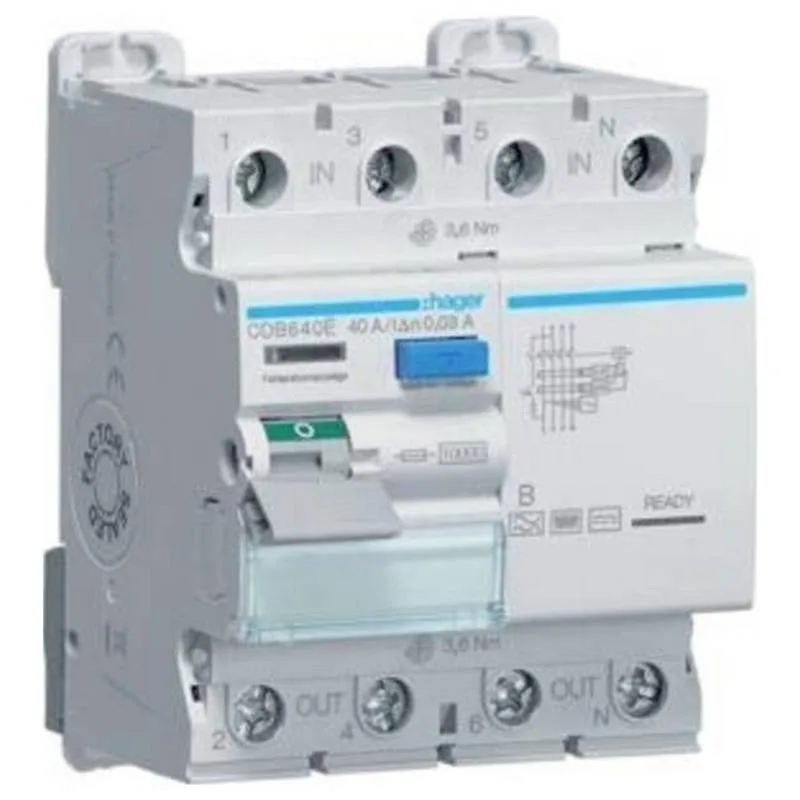

Hager	CDB-Reihe Typ B	CDB640E	Preis bei Conrad prüfen → *
ABB	System pro M compact F200	F204B-40/0,03	Preis bei Conrad prüfen → *

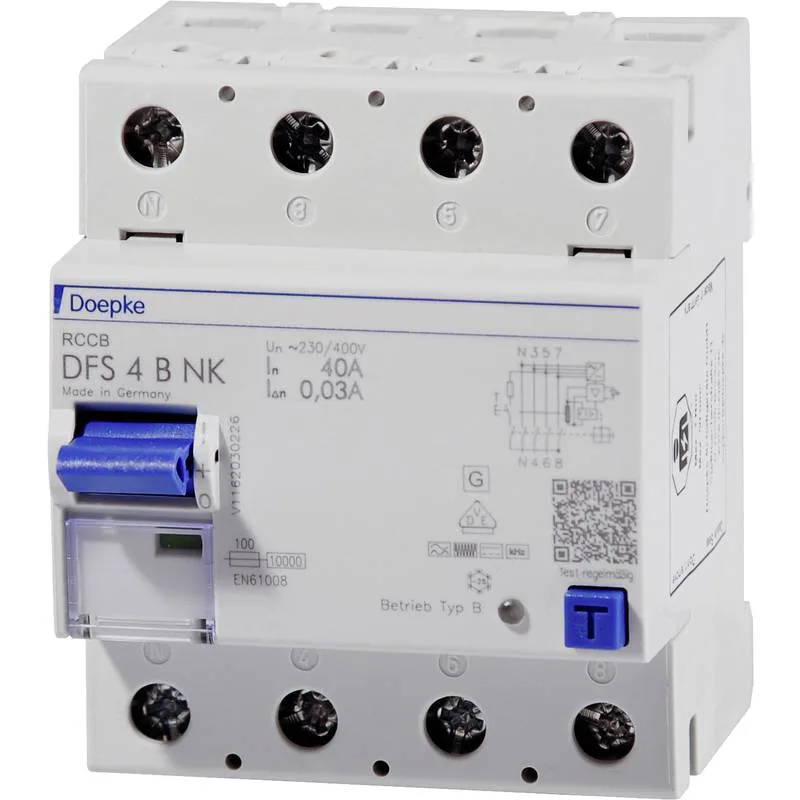

Doepke	DFS 4 B	DFS 4 040-4/0,03-B	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Was bedeutet B bei einem FI-Schutzschalter genau?

Der B-Typ beschreibt, welche Fehlerstrom-Wellenformen der FI erfasst — alle Wellenformen inkl. glatter Gleichfehlerströme. Typ AC erfasst nur sinusförmige Fehlerströme und wird in Deutschland für Endstromkreise nicht eingesetzt; üblich ist mindestens Typ A. Können glatte Gleichfehlerströme auftreten, ist Typ B vorgesehen — oder eine DC-Fehlerstromerkennung im Gerät selbst.

Wann ist Typ B 30 mA 4P ungeeignet?

Typ B 30 mA 4P ist nicht die richtige Wahl bei Reine Beleuchtungsstromkreise. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Mit welchen LS-Schaltern kombinieren?

Typ B 30 mA 4P schützt eine FI-Gruppe — dahinter sitzen typischerweise mehrere Leitungsschutzschalter, für Steckdosen- und Lichtkreise meist B16 bzw. B10. Der FI selbst hat keinen Überlastschutz: Seine Belastung begrenzt die Vorsicherung oder die Gleichzeitigkeit der nachgeschalteten Kreise — das legt die Elektrofachkraft fest.

Welche Normen regeln Typ B 30 mA 4P?

Gerätenormen: DIN EN 61008-1, DIN EN 62423 — sie legen fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-722 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
