Leitungsschutzschalter C 16 A 1-polig

Wo der C16 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

16 A

Charakteristik: C
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

C16 ist ein 1-poliger Leitungsschutzschalter mit 16 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 16 A also 80 bis 160 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B16 oder C16? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C16?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Wallbox 11 kW	Ungeeignet	Eine 11-kW-Wallbox ist dreiphasig — der Absicherungs-Rechner empfiehlt B16 3-polig; ein 1-poliger C16 trennt nur einen Außenleiter.
Pumpe / kleiner Motor (≤ 1 kW)	Typischer Einsatz	Anlaufstrom 5–8×I_n liegt im C-Bereich, B16 würde auslösen.
Wäschetrockner (Wärmepumpen-Trockner)	Empfohlen	Kompressor mit moderatem Inrush passt zu C-Charakteristik.
Beleuchtung mit elektronischen Trafos	Empfohlen	Halogen- und LED-Trafos mit Schaltnetzteil.
Standard-Steckdose Wohnzimmer	Kompatibel	Funktional, aber B16 ist üblicher und günstiger.
Trafo-Anschluss (Toroid)	Ungeeignet	Toroidkerne haben Inrush > 10×I_n — D-Charakteristik nehmen.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	16 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (80 bis 160 A)
Übliche Querschnitte	1,5 / 2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

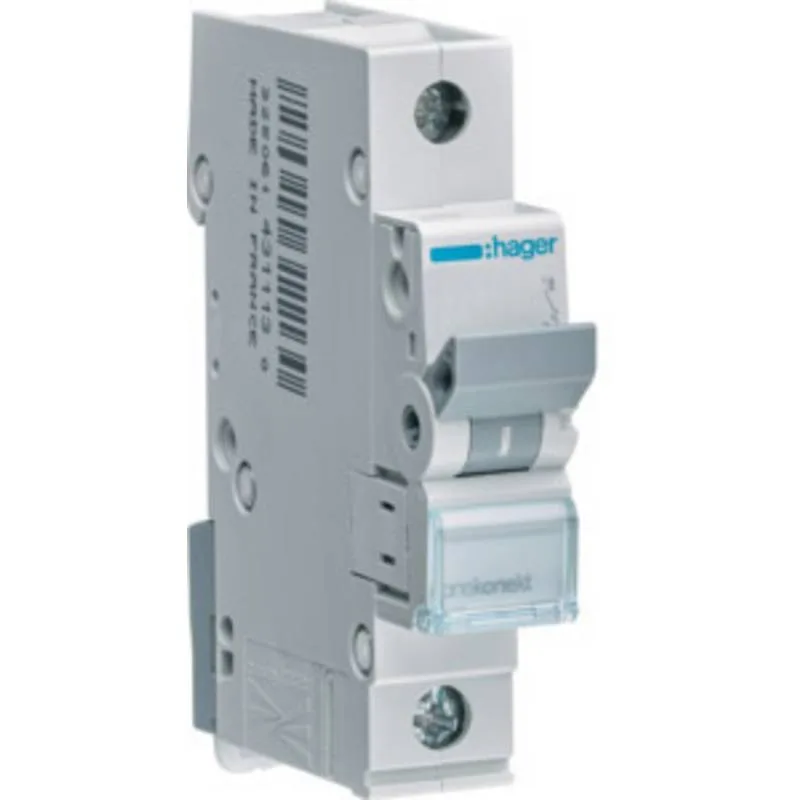

Hager	MZ-Reihe	MCN116	Preis bei Conrad prüfen → *
ABB	System pro M compact S200	S201-C16	Preis bei Conrad prüfen → *

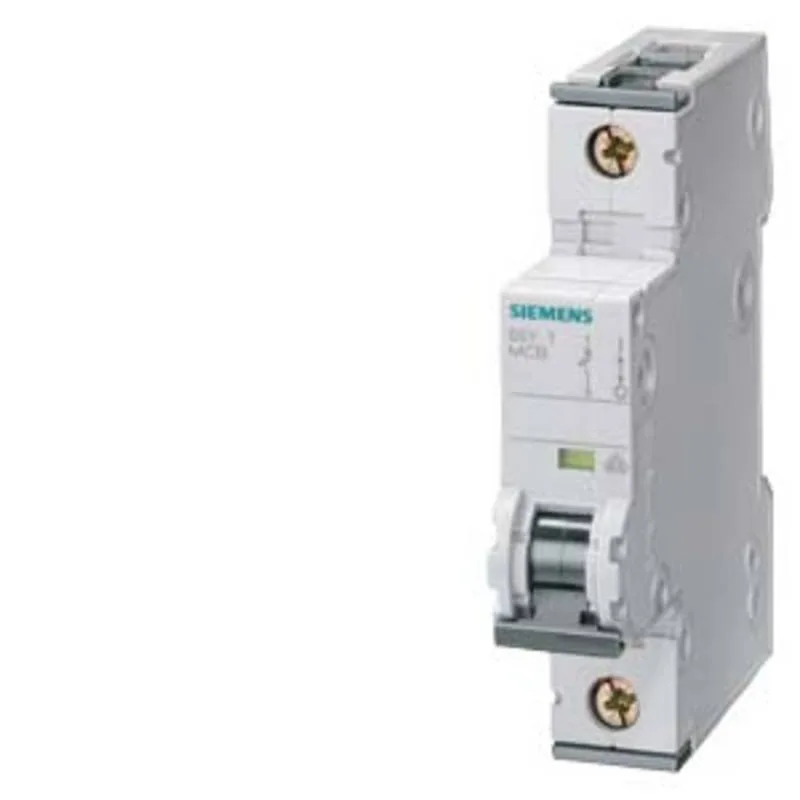

Siemens	5SY	5SY4116-7	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann C16 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 16 A also zwischen 80 und 160 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu C16?

C16 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² oder 2,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist C16 ungeeignet?

C16 ist nicht die richtige Wahl bei Wallbox 11 kW und Trafo-Anschluss (Toroid). Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln C16?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
