Leitungsschutzschalter D 16 A 1-polig

Wo der D16 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

16 A

Charakteristik: D
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

D16 ist ein 1-poliger Leitungsschutzschalter mit 16 A Nennstrom und D-Charakteristik. Magnetische Auslösung im Bereich 10 bis 20×I_n (bei 16 A also 160 bis 320 A). Typischer Einsatz: Anwendungen mit hohen Einschaltströmen wie Trafos, Schweißgeräte und große Motoren.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

C16 oder D16? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt D16?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Inverter-Schweißgerät (TIG/MIG, 4 kW)	Typischer Einsatz	DC-Zwischenkreis-Inrush > 10×I_n — D-Charakteristik Standard.
Trafo 5 kVA Werkstatt	Empfohlen	Toroid- oder M-Kern mit hohem Magnetisierungs-Inrush.
Großer USV-Eingang	Empfohlen	Battery-Charge-Inrush beim Einschalten der USV.
Wallbox 11 kW	Ungeeignet	Ohne nennenswerten Anlaufstrom — der Absicherungs-Rechner empfiehlt B16 3-polig; D16 verlangt unnötig kleine Schleifenimpedanzen.
Steckdose Wohnzimmer	Ungeeignet	D-Charakteristik im Steckdosenkreis unüblich — verlangt eine sehr kleine Schleifenimpedanz (Auslösung sicher erst ab 20×I_n).
Beleuchtungskreis	Ungeeignet	B-Charakteristik passt für ohm'sche Lasten, nicht D.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	D
Nennstrom	16 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	10 bis 20 × I_n (160 bis 320 A)
Übliche Querschnitte	1,5 / 2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe	MDN116	nicht im Sortiment unserer Partner
ABB	System pro M compact S200	S201-D16	nicht im Sortiment unserer Partner

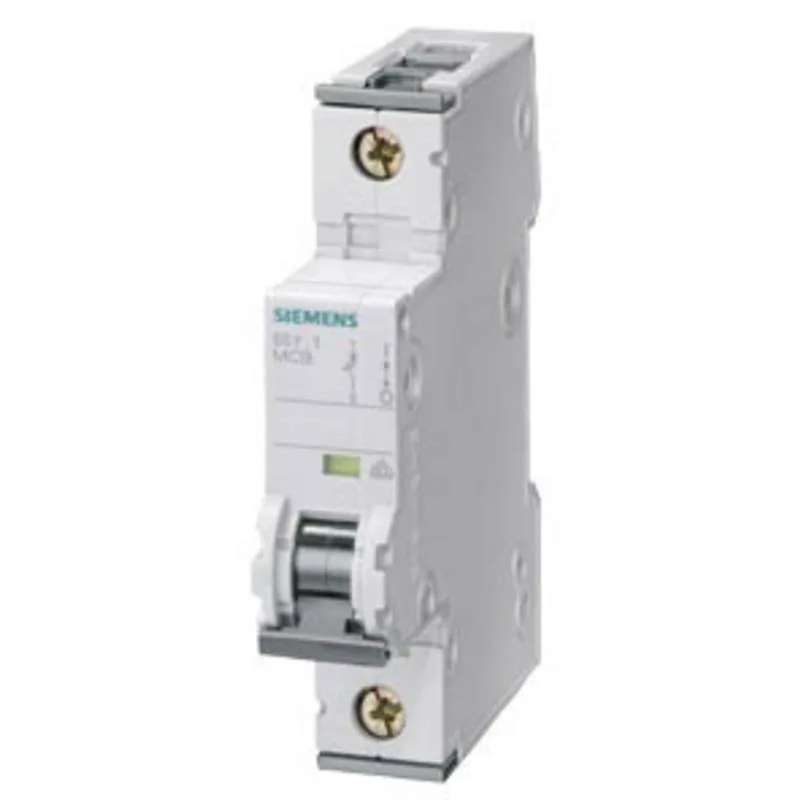

Siemens	5SY	5SY4116-8	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann D16 statt einer anderen Charakteristik?

Die D-Charakteristik löst magnetisch im Bereich 10 bis 20×I_n aus, bei 16 A also zwischen 160 und 320 A. Typischer Einsatz: Anwendungen mit hohen Einschaltströmen wie Trafos, Schweißgeräte und große Motoren. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu D16?

D16 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² oder 2,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist D16 ungeeignet?

D16 ist nicht die richtige Wahl bei Wallbox 11 kW und Steckdose Wohnzimmer. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln D16?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
