3,05 % Spannungsfall: Modul 450 W bifacial bei 10 m

DC-Strecke vom PV-Modul zum Wechselrichter — Solarleitung H1Z2Z2-K mit MC4-Stecker. Gerechnet wird hier mit H1Z2Z2-K 1×4 mm² bei 11 A und 41 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 10 m

3,05 %

Laut Berechnung 3,05 % bei 10 m — über dem 3-%-Richtwert für den DC-Strang, 6 mm² erfüllt laut Berechnung bei 10 m beide Kriterien, unter dem Richtwert bleibt diese Leitung nur bis 7 m

Absolut: 1,25 V
Verlustleistung: 13,8 W
Richtwert: 3,0 %
Belastbarkeit: 39 A
Bewertung: Über Richtwert

Kurzantwort

3,05 % Spannungsfall (1,25 V) auf 10 m H1Z2Z2-K 1×4 mm² bei 11 A — Modulstrang (Gleichstrom) mit MC4-Stecker, laut Berechnung über dem Richtwert von 3,0 % (3 % Praxis-Richtwert, günstig für den Ertrag sind 1,5 %). Die Strombelastbarkeit des Querschnitts liegt laut Modell bei rund 39 A und damit über dem Betriebsstrom.

Grundlage: 3 % Praxis-Richtwert (günstiger Zielwert 1,5 %) + Strombelastbarkeit nach eigenem Wärmemodell

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

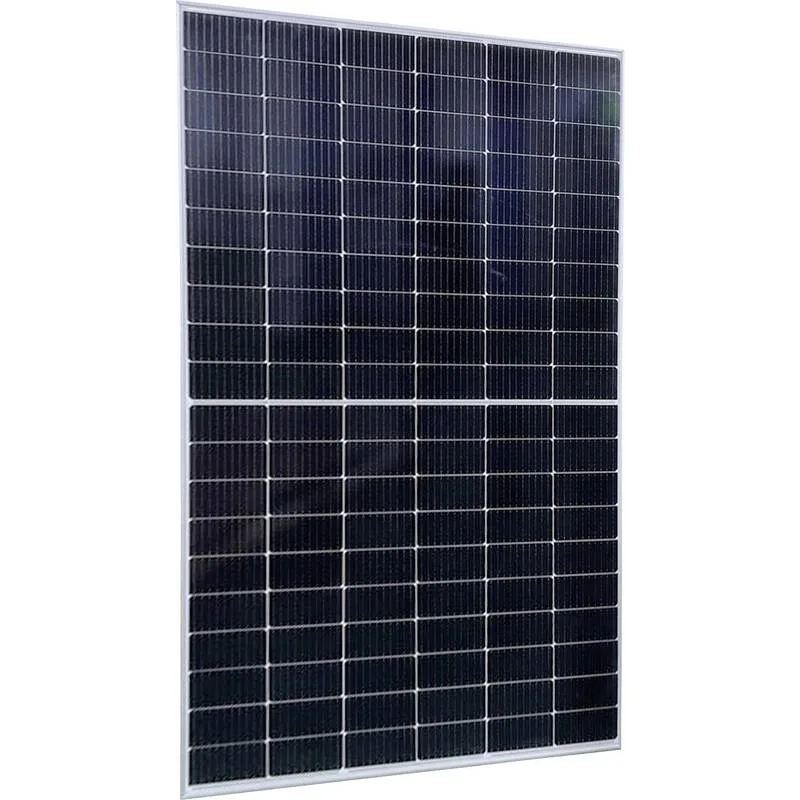

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Spannungsfall nach Leitungslänge

H1Z2Z2-K 1×4 mm² bei 11 A (Solarkabel 450 W bifaziales Modul (MPP 41 V, 11 A)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für DC-Modulstränge (Praxis-Richtwert), dazu die Strombelastbarkeit des Querschnitts. Ab 10 m überschreitet diese Kombination laut Berechnung den Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
1 m	0,125 V	0,31 %	1,4 W	Unter Richtwert
3 m	0,376 V	0,92 %	4,1 W	Unter Richtwert
5 m	0,626 V	1,53 %	6,9 W	Unter Richtwert
7 m	0,877 V	2,14 %	9,6 W	Unter Richtwert
10 m	1,252 V	3,05 %	13,8 W	Über Richtwert
15 m	1,878 V	4,58 %	20,7 W	Über Richtwert
20 m	2,505 V	6,11 %	27,6 W	Über Richtwert

Grün = laut Berechnung unter 3,0 % und innerhalb der Strombelastbarkeit (39 A) · Rot = Richtwert oder Belastbarkeit überschritten (Querschnitt erhöhen oder Strecke verkürzen).

Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Geprüft werden jeweils Spannungsfall und Strombelastbarkeit.

Modul-Leistung

max 3.000 Wmin 10 W

200 W600 W

MPP-Spannung

max 1.500 Vmin 1 V

24 V48 V

Resultierender MPP-Strom: 12,9 A · U_MPP steht im Modul-Datenblatt (auch V_mp), typisch 30–40 V je Modul

Strecke Modul → WR

max 500 mmin 0,1 m

1 m25 m

Solarkabel-Querschnitt (H1Z2Z2-K)

Ergebnis der Berechnung

Mit 10 mm² wären laut Berechnung beide Kriterien erfüllt: 1,90 % Spannungsfall und rund 67 A Strombelastbarkeit.

Spannungsfall

4,74%

Über Richtwert 3,0 %

Absolut: 1,47 V
Nennspannung: 31 V
Strom: 12,90 A
Querschnitt: 4 mm²
Länge: 10,0 m
Verlustleistung: 18,9 W
Belastbarkeit: 39 A
Empfohlen min.: 10 mm²

Richtwert: 3,0 % (Praxiswert; günstig für den Ertrag sind 1,5 %) · Belastbarkeit nach eigenem Wärmemodell, Gleichstrom mit zwei belasteten Adern.

Welcher Kabelquerschnitt für Modul 450 W bifacial bei 10 m?

Modul 450 W bifacial bei 11 A und 10 m: 2,5 mm² → 4,89 % · 4 mm² → 3,05 % · 6 mm² → 2,04 % · 10 mm² → 1,22 %.

Querschnitt	Spannungsfall	Verlust	Belastbarkeit	Status
2,5 mm² Cu	4,89 %	22,0 W	29 A	Über Richtwert
4 mm² Cu Standard	3,05 %	13,8 W	39 A	Über Richtwert
6 mm² Cu	2,04 %	9,2 W	49 A	Unter Richtwert
10 mm² Cu	1,22 %	5,5 W	67 A	Unter Richtwert

Bewertung laut Berechnung gegen den Richtwert 3,0 % und die Strombelastbarkeit nach eigenem Wärmemodell, bei 10 m und 11 A.

Kritische Leitungslänge

Unter Richtwert mit 4 mm²

bis 7 m

Querschnitt erhöhen

ab 10 m

Mit H1Z2Z2-K 1×4 mm² bleibt der Spannungsfall bei 11 A laut Berechnung bis 7 m unter dem Richtwert von 3,0 %. Ab 10 m muss entweder der nächstgrößere Querschnitt gewählt oder die Strecke verkürzt werden. Aus der Querschnittsreihe für diese Strecke wäre 6 mm² laut Berechnung der erste Querschnitt, der bei 10 m Richtwert und Belastbarkeit einhält.

Einordnung der Strecke

Bifaziale Module nutzen Lichteinfall auch von der Rückseite und liefern unter günstigen Reflexionsbedingungen 5–15 % Mehrertrag. Physikalisch erzeugt das zusätzliche Licht von hinten zusätzlichen Photostrom — der Mehrertrag zeigt sich also im Strom, der dann über den Datenblattwert (Vorderseite, hier 11 A) steigt; die MPP-Spannung von rund 41 V ist eine Eigenschaft des größeren Zellformats und ändert sich durch die Rückseite kaum. Die Leitung sollte deshalb mit Reserve auf den höheren Strom ausgelegt sein; H1Z2Z2-K 4 mm² mit MC4-Stecker hat laut Berechnung genug Belastbarkeit dafür. Wichtiger ist die Montagesituation, weil eine ungünstig verschattete Rückseite den Mehrertrag aufhebt — die Verkabelung darf den Lichteinfall auf der Rückseite nicht reduzieren, weshalb Kabelkanäle möglichst dünn an den Modulrand verlegt werden.

Auf 10 m Leitungslänge bei 11 A durch 4 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 43,9 m/(Ω·mm²). Bei Gleichstrom gilt ΔU = (2 · ℓ · I) / (κ · A) — der Faktor 2 berücksichtigt Plus- und Minus-Leiter, cos φ entfällt. Solarleitung H1Z2Z2-K wird mit 90 °C Leitertemperatur unter Volllast gerechnet, weil die direkte Sonneneinstrahlung in Verbindung mit dem ohmschen Eigenverlust diese Größenordnung erreicht. Das Ergebnis: 1,25 V absoluter Spannungsfall, 3,05 Prozent vom Nennwert 41 V.

Für Modulstrang (Gleichstrom) reicht 4 mm² auf dieser Länge laut Berechnung nicht: der Spannungsfall von 3,05 % liegt über dem Richtwert von 3,0 %. Aus der Querschnittsreihe für diese Strecke wäre laut Berechnung 6 mm² der erste Querschnitt, der beide Kriterien erfüllt (dann 2,04 % Spannungsfall).

Die Verlustleistung des Leiters beträgt bei 11 A rund 13,8 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve Modul 450 W bifacial (H1Z2Z2-K 1×4 mm²)

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 11 A. Die gestrichelte Linie markiert den Praxis-Richtwert (3,0 %); der günstigere Zielwert von 1,5 % ist als zweite Linie eingezeichnet.

Eingangswerte und Konstanten

Anwendung	Solarkabel 450 W bifaziales Modul (MPP 41 V, 11 A)
Verkabelungs-Modus	DC-Modulstrang
Kabeltyp	H1Z2Z2-K 1×4 mm²
Steckverbinder	MC4-Stecker
Leiterquerschnitt (Standard)	4 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	11 A
Spannung	41 V
Leitertemperatur (angenommen)	90 °C
Leitfähigkeit κ	43,9 m/(Ω·mm²)
Spannungsfall-Richtwert	3,0 %
Strombelastbarkeit (eigenes Wärmemodell)	39 A

Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
κ: Spezifische Leitfähigkeit bei 90 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker für Geräte bis 800 VA und höchstens 960 W Modulleistung; Verlängerungen nur mit Herstellerfreigabe)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Richtwerte: 3 % für alle Strecken — für die AC-Seite angelehnt an die Empfehlung der DIN VDE 0100-520, für DC-Modulstrang und Akku-Strecken als verbreiteter Praxiswert; 1,5 % auf der DC-Seite gilt als günstig für den Ertrag. Die Strombelastbarkeit stammt aus dem eigenen Wärmebilanz-Modell (DC: zwei belastete Adern), nicht aus Normtabellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Querschnitt für Modul 450 W bifacial?

Für Solarkabel 450 W bifaziales Modul (MPP 41 V, 11 A) ist 4 mm² Solarleitung H1Z2Z2-K verbreitet. Bei 10 m einfacher Leitungslänge entstehen laut Berechnung 3,05 % Spannungsfall — über dem Praxis-Richtwert von 3 %; 6 mm² wären der erste passende Querschnitt. Den günstigeren Zielwert von 1,5 % erreicht die Strecke nicht. Die Strombelastbarkeit liegt laut Modell bei rund 39 A und damit über dem Strangstrom.

Warum H1Z2Z2-K und nicht NYM-J oder H07RN-F?

H1Z2Z2-K ist nach EN 50618 speziell für PV-DC-Strecken bei 1500 V Gleichspannung entwickelt: halogenfrei (kein toxischer Rauch im Brandfall), UV- und ozonbeständig für Dauereinsatz im Freien, zugelassen bis 90 °C Leitertemperatur. NYM-J ist für Wechselstrom-Hausinstallation gedacht, hält UV nicht aus. H07RN-F ist für AC-Verlängerungen — auf der DC-Seite eines Balkonkraftwerks gehört H1Z2Z2-K mit MC4-Steckverbindern. Das ist der Stand der Technik.

Welche Spannungsfall-Grenze gilt für die DC-Strecke?

Der Rechner bewertet die DC-Strecke gegen den verbreiteten Praxis-Richtwert von 3 % und nennt 1,5 % als günstigen Zielwert — beides sind Richtwerte, keine Norm-Grenzen. Der Spannungsfall auf der DC-Seite ist vor allem ein Ertragsverlust: Die Verlustleistung wächst mit dem Quadrat des Stroms, bei doppeltem Strom also auf das Vierfache. Ab etwa 3 % lohnt sich ein größerer Querschnitt meist.

Wie funktionieren MC4-Stecker?

MC4 (ursprünglich Multi-Contact, heute Stäubli) ist der branchenweit dominierende DC-Steckverbinder für PV-Stränge: laut Stäubli gesteckt nach IP65/IP68 dicht, mechanisch verriegelt und ungesteckt fingersicher. Werkseitig sind beide Enden der H1Z2Z2-K-Strangleitung mit MC4 vorkonfektioniert; die Verbindung zum Modul erfolgt durch reines Zusammenstecken bis zur Verriegelung. Welcher Pol an Stecker und welcher an Buchse liegt, legt der Modulhersteller fest — am Datenblatt bzw. an der Kennzeichnung prüfen, nicht aus der Steckerform ableiten. Vorsicht: Stecker und Buchse vom selben Hersteller verwenden — Stäubli untersagt ausdrücklich, seine Steckverbinder mit dem Gegenstück eines anderen Herstellers zu verbinden.

Verlustleistung bei 10 m und 11 A?

Auf 10 m mit 4 mm² ergibt sich eine ohmsche Verlustleistung von rund 13,8 W. Bei einem 800-W-Balkonkraftwerk mit typisch 800 Volllast-Stunden pro Jahr summiert sich das auf rund 11,0 kWh — eine kleine, aber kumulativ spürbare Größe, die größere Querschnitte über die Anlagen-Lebensdauer rechtfertigt.

Wieviel Mehrertrag bringt ein bifaziales 450 W Modul wirklich?

Realistisch zwischen 5 und 15 Prozent Mehrertrag gegenüber einem monofazialen Modul gleicher Front-Leistung — abhängig vom Albedo der Aufstellfläche. Auf weißem Kies oder hellem Putz werden eher 12–15 Prozent erreicht, an einem dunklen Balkongeländer mit verschatteter Rückseite eher unter 5 Prozent. Der Mehrertrag entsteht als zusätzlicher Photostrom: Der Strangstrom steigt entsprechend über den Datenblattwert der Vorderseite, die MPP-Spannung bleibt nahezu gleich. Wer die Leitung auslegt, rechnet deshalb mit dem höheren Strom — 4 mm² hat laut Berechnung dafür genug Reserve.

Verschattet das Modulkabel auf der Rückseite den Bifacial-Ertrag?

Ja, jeder Schatten auf der Rückseite reduziert den Bifacial-Mehrertrag. Hersteller-Empfehlung: Strangkabel und MC4-Stecker direkt am Rahmen entlang führen, möglichst dicht am Rand und nicht über die Rückseiten-Glasfläche. Standard-Kabelkanäle sind dafür meist zu breit — ein flach montierter Klett-Kabelbinder oder ein dünnes Spiralband ist die übliche Praxis. Bei der DC-Verkabelung selbst bleibt aber 4 mm² H1Z2Z2-K der Standard.
