0,65 % Spannungsfall: Betteri auf Schuko 800 W bei 15 m

AC-Anschlussleitung vom Wechselrichter zur Steckdose — nach der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) mit Schuko-Stecker für Geräte bis 800 VA und 960 W Modulleistung. Gerechnet wird hier mit H07RN-F 3×1,5 mm² mit Betteri BC01 bei 3,48 A und 230 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 15 m

0,65 %

Laut Berechnung 0,65 % bei 15 m — unter dem 3-%-Richtwert für die AC-Einspeisung, Belastbarkeit rund 20 A, 5,2 W Verlust auf der Strecke

Absolut: 1,49 V
Verlustleistung: 5,2 W
Richtwert: 3,0 %
Belastbarkeit: 20 A
Bewertung: Unter Richtwert

Kurzantwort

0,65 % Spannungsfall (1,49 V) auf 15 m H07RN-F 3×1,5 mm² mit Betteri BC01 bei 3,48 A — AC-Anschlussleitung (230 V) mit Betteri BC01 → Schuko, laut Berechnung unter dem Richtwert von 3,0 % (3 % Empfehlung nach DIN VDE 0100-520). Die Strombelastbarkeit des Querschnitts liegt laut Modell bei rund 20 A und damit über dem Betriebsstrom.

Grundlage: DIN VDE 0100-520 + DIN VDE V 0126-95

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

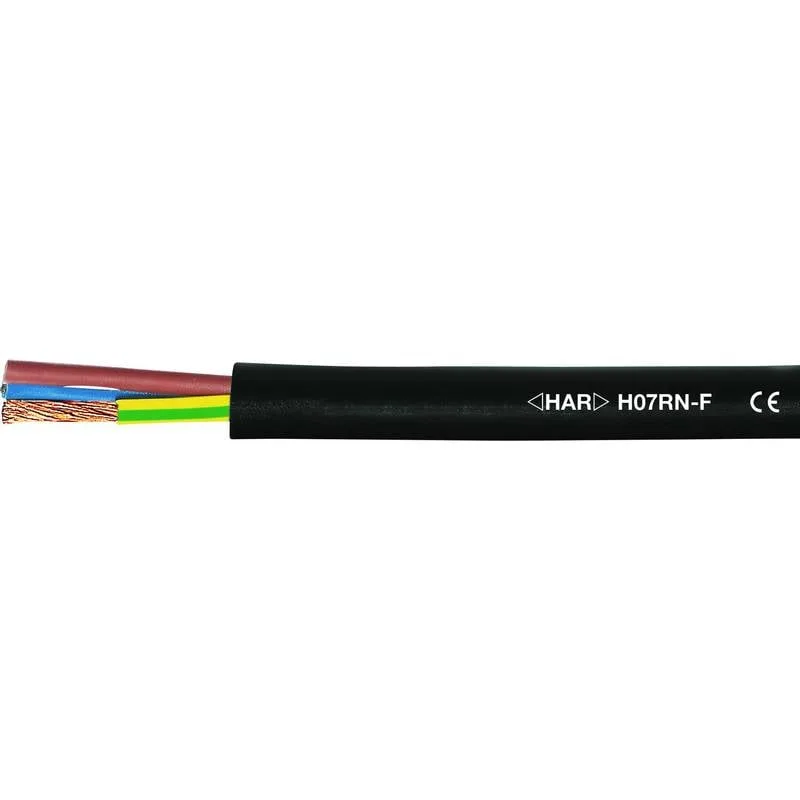

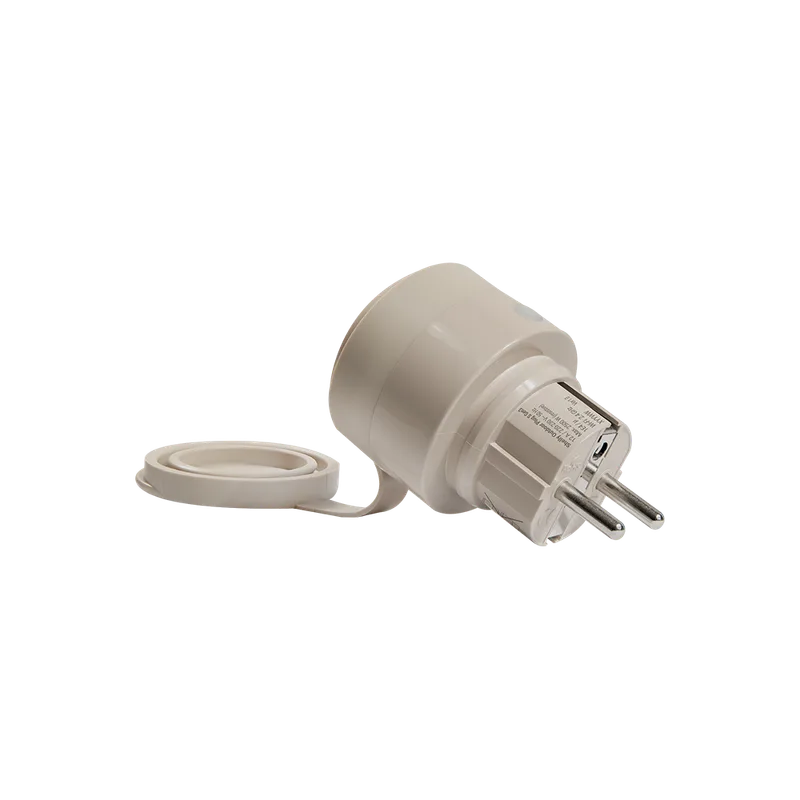

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Spannungsfall nach Leitungslänge

H07RN-F 3×1,5 mm² mit Betteri BC01 bei 3,48 A (Betteri-Adapterleitung auf Schuko (BC01, 3,48 A bei 230 V)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für AC-Anschlussleitungen nach DIN VDE 0100-520, dazu die Strombelastbarkeit des Querschnitts. Selbst bei 30 m bleibt diese Kombination laut Berechnung unter dem Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
3 m	0,297 V	0,13 %	1,0 W	Unter Richtwert
5 m	0,496 V	0,22 %	1,7 W	Unter Richtwert
10 m	0,991 V	0,43 %	3,5 W	Unter Richtwert
15 m	1,487 V	0,65 %	5,2 W	Unter Richtwert
20 m	1,983 V	0,86 %	6,9 W	Unter Richtwert
25 m	2,478 V	1,08 %	8,6 W	Unter Richtwert
30 m	2,974 V	1,29 %	10,4 W	Unter Richtwert

Grün = laut Berechnung unter 3,0 % und innerhalb der Strombelastbarkeit (20 A) · Rot = Richtwert oder Belastbarkeit überschritten (Querschnitt erhöhen oder Strecke verkürzen).

Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Geprüft werden jeweils Spannungsfall und Strombelastbarkeit.

Wechselrichter-Leistung

max 5.000 Wmin 10 W

300 W800 W

Nennstrom bei 230 V: 3,48 A — Grenze für Steckersolargeräte: 800 VA Wechselrichter-Leistung

Anschlussleitung WR → Steckdose

max 500 mmin 0,1 m

1 m40 m

Die Anschlussleitung am Gerät ist nach DIN VDE V 0126-95 mindestens 5 m lang. Verlängern nur mit einer vom Hersteller zugelassenen Leitung, keine Mehrfachsteckdose.

Kabelquerschnitt (H07RN-F oder NYM-J)

Spannungsfall

0,65%

Laut Berechnung unter 3,0 %

Absolut: 1,49 V
Nennspannung: 230 V
Strom: 3,48 A
Querschnitt: 1,5 mm²
Länge: 15,0 m
Verlustleistung: 5,2 W
Belastbarkeit: 20 A
Empfohlen min.: 1,5 mm²

Richtwert: 3,0 % (angelehnt an DIN VDE 0100-520, AC) · Belastbarkeit nach eigenem Wärmemodell, Wechselstrom mit zwei belasteten Adern.

Welcher Kabelquerschnitt für Betteri auf Schuko 800 W bei 15 m?

Betteri auf Schuko 800 W bei 3,48 A und 15 m: 1 mm² → 0,97 % · 1,5 mm² → 0,65 % · 2,5 mm² → 0,39 % · 4 mm² → 0,24 %.

Querschnitt	Spannungsfall	Verlust	Belastbarkeit	Status
1 mm² Cu	0,97 %	7,8 W	14 A	Unter Richtwert
1,5 mm² Cu Standard	0,65 %	5,2 W	20 A	Unter Richtwert
2,5 mm² Cu	0,39 %	3,1 W	27 A	Unter Richtwert
4 mm² Cu	0,24 %	1,9 W	36 A	Unter Richtwert

Bewertung laut Berechnung gegen den Richtwert 3,0 % und die Strombelastbarkeit nach eigenem Wärmemodell, bei 15 m und 3,48 A.

Kritische Leitungslänge

Unter Richtwert mit 1,5 mm²

bis 30 m

Querschnitt erhöhen

—

Mit H07RN-F 3×1,5 mm² mit Betteri BC01 bleibt der Spannungsfall bei 3,48 A laut Berechnung auf allen hier berechneten Längen unter dem Richtwert von 3,0 %, auch bei der längsten tabellierten Strecke von 30 m; der Strom liegt unter der Strombelastbarkeit von rund 20 A. Das ersetzt nicht die Prüfung der fertigen Installation durch eine Elektrofachkraft.

Einordnung der Strecke

Der Betteri BC01 ist der herstellerseitige Standard-AC-Steckverbinder am Wechselrichter (IP68, verriegelnd, fingersicher). Auf der Steckdosenseite sitzt ein Schuko-Stecker — die Anschlussleitung liefert der Wechselrichter-Hersteller in der Regel mit oder bietet sie in mehreren Längen an; nach DIN VDE V 0126-95 ist sie mindestens 5 m lang, und längere oder verlängerte Leitungen sind nur mit Freigabe des Herstellers vorgesehen. Elektrisch entspricht sie der Schuko-Anschlussleitung: 800 W AC entsprechen 3,48 A bei 230 V, der Spannungsfall liegt laut Berechnung selbst auf 30 m unter 3 %. Vorsicht beim Mischen verschiedener Hersteller — Betteri-Bauformen sind nicht alle untereinander kompatibel, die Codierung am Steckverbinder muss zum Wechselrichter-Anschluss passen.

Auf 15 m Leitungslänge bei 3,48 A durch 1,5 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei einphasigem Wechselstrom gilt ΔU = (2 · ℓ · I · cos φ) / (κ · A) — der Faktor 2 berücksichtigt Hin- und Rückleiter, cos φ ist bei einem nicht-induktiven Wechselrichter mit aktiver Wirkleistungs-Einspeisung praktisch 1. Die Leitfähigkeit ist für 70 °C Leitertemperatur eingesetzt, der typische Wert für PVC-isolierte oder Gummi-isolierte Cu-Leiter unter Dauerlast. Das Ergebnis: 1,49 V absoluter Spannungsfall, 0,65 Prozent vom Nennwert 230 V.

Mit 0,65 % bleibt die Leitung laut Berechnung unter dem Praxis-Richtwert von 3,0 % für AC-Anschlussleitung (230 V), und der Strom von 3,48 A liegt unter der Strombelastbarkeit von rund 20 A. Steckersolargeräte nach der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) dürfen über einen Schuko-Stecker angeschlossen werden, wenn die Wechselrichter-Leistung 800 VA und die Modulleistung 960 W nicht überschreitet.

Die Verlustleistung des Leiters beträgt bei 3,48 A rund 5,2 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve Betteri auf Schuko 800 W (H07RN-F 3×1,5 mm² mit Betteri BC01)

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 3,48 A. Die gestrichelte Linie markiert den Praxis-Richtwert (3,0 %) für die AC-Anschlussleitung nach DIN VDE 0100-520.

Eingangswerte und Konstanten

Anwendung	Betteri-Adapterleitung auf Schuko (BC01, 3,48 A bei 230 V)
Verkabelungs-Modus	AC-Anschlussleitung
Kabeltyp	H07RN-F 3×1,5 mm² mit Betteri BC01
Steckverbinder	Betteri BC01 → Schuko
Leiterquerschnitt (Standard)	1,5 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	3,48 A
Spannung	230 V
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ	46,8 m/(Ω·mm²)
Spannungsfall-Richtwert	3,0 %
Strombelastbarkeit (eigenes Wärmemodell)	20 A

Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor (Wechselrichter typisch 1,0)
κ: Spezifische Leitfähigkeit bei 70 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker für Geräte bis 800 VA und höchstens 960 W Modulleistung; Verlängerungen nur mit Herstellerfreigabe)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Richtwerte: 3 % für alle Strecken — für die AC-Seite angelehnt an die Empfehlung der DIN VDE 0100-520, für DC-Modulstrang und Akku-Strecken als verbreiteter Praxiswert; 1,5 % auf der DC-Seite gilt als günstig für den Ertrag. Die Strombelastbarkeit stammt aus dem eigenen Wärmebilanz-Modell (DC: zwei belastete Adern), nicht aus Normtabellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Was ist der Betteri BC01 und wofür wird er beim Balkonkraftwerk verwendet?

Der Betteri BC01 ist ein verriegelnder, fingersicherer AC-Steckverbinder mit IP68-Dichtung, der herstellerseitig direkt am Wechselrichter sitzt (Hoymiles, APsystems, Deye und andere). Auf der Steckdosen-Seite wird er über ein Adapterkabel auf einen klassischen Schuko-Stecker geführt; die typische Leitung ist H07RN-F 3×1,5 mm² mit werkseitiger Konfektionierung in 3 / 5 / 10 / 15 / 30 m Länge.

Sind alle Betteri-Adapter untereinander kompatibel?

Nein. Betteri ist eine Familie von Steckverbindern (BC01, BC02, BC0x), und die Codierung am Steckergehäuse muss zum Wechselrichter-Anschluss passen. Hoymiles- und APsystems-Adapter sind oft nicht direkt austauschbar — vor dem Kauf prüfen, welche Bauform der eigene Wechselrichter im Datenblatt fordert. Gleiche Codierung der beiden Steckseiten ist Pflicht.

Spannungsfall einer 15 m Betteri-Schuko-Adapterleitung?

Identisch zur Schuko-Anschlussleitung gleichen Querschnitts: 0,65 % Spannungsfall bei 3,48 A auf 1,5 mm² H07RN-F. Der zusätzliche Betteri-Steckverbinder am Wechselrichter-seitigen Ende erzeugt einen Übergangswiderstand im Milliohm-Bereich, der für die Spannungsfall-Bilanz vernachlässigbar bleibt.

IP-Schutzart der Betteri-Steckverbindung im Außenbereich?

BC01 ist mit IP68 spezifiziert — also dauerhaft staubdicht und wasserdicht beim Eintauchen bis zur vom Hersteller definierten Tiefe und Dauer. Damit ist die Steckseite am Wechselrichter im Außenbereich problemlos einsetzbar. Die Schuko-Endseite des Adapterkabels ist demgegenüber nur IP44 oder IP54, je nach Modell — die Schuko-Außensteckdose muss daher selbst eine Außenklappe oder einen wetterfesten Steckdoseneinsatz haben.

Lohnt sich ein Adapterkabel mit größerem Querschnitt?

Bei nur 3,48 A Nennstrom reichen 1,5 mm² laut Berechnung für Spannungsfall und Strombelastbarkeit; 2,5-mm²-Varianten sind teurer und elektrisch kaum besser. Wichtiger als der Querschnitt ist die Freigabe: Längere Leitungen oder eine zusätzliche Verlängerung nur verwenden, wenn der Hersteller des Steckersolargeräts sie zulässt (DKE-Normauslegung zu DIN VDE V 0126-95).
