0,39 % Spannungsfall: Festanschluss / Wieland bei 15 m

AC-Anschlussleitung vom Wechselrichter zur Steckdose — nach der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) mit Schuko-Stecker für Geräte bis 800 VA und 960 W Modulleistung. Gerechnet wird hier mit NYM-J 3×2,5 mm² bei 3,48 A und 230 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 15 m

0,39 %

Laut Berechnung 0,39 % bei 15 m — unter dem 3-%-Richtwert für die AC-Einspeisung, Belastbarkeit rund 27 A, 3,1 W Verlust auf der Strecke

Absolut: 0,89 V
Verlustleistung: 3,1 W
Richtwert: 3,0 %
Belastbarkeit: 27 A
Bewertung: Unter Richtwert

Kurzantwort

0,39 % Spannungsfall (0,89 V) auf 15 m NYM-J 3×2,5 mm² bei 3,48 A — AC-Anschlussleitung (230 V) mit Wieland RST20i / Direktanschluss, laut Berechnung unter dem Richtwert von 3,0 % (3 % Empfehlung nach DIN VDE 0100-520). Die Strombelastbarkeit des Querschnitts liegt laut Modell bei rund 27 A und damit über dem Betriebsstrom.

Grundlage: DIN VDE 0100-520 + DIN VDE V 0126-95

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

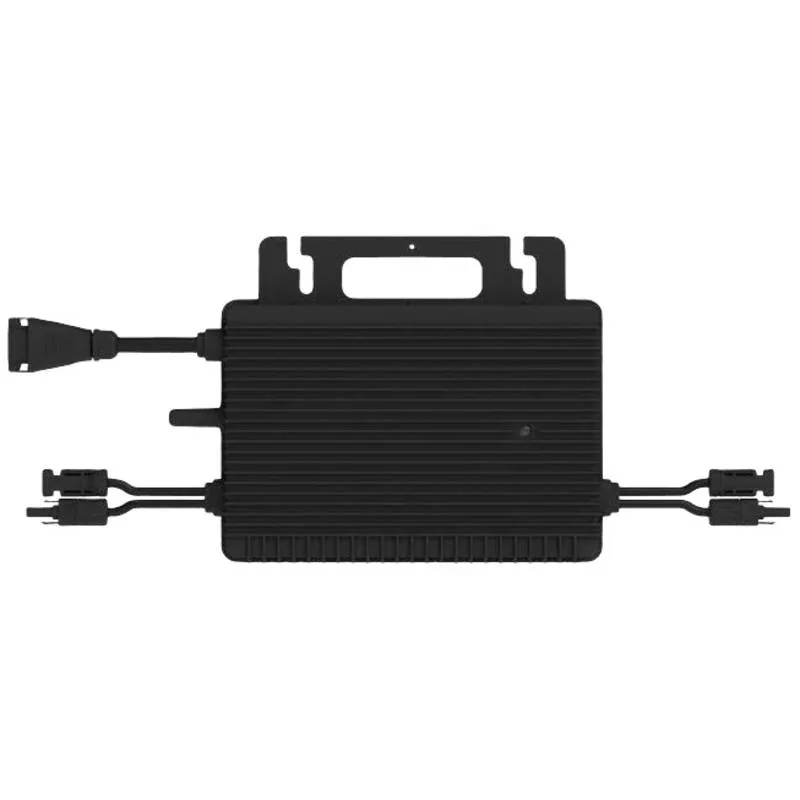

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Spannungsfall nach Leitungslänge

NYM-J 3×2,5 mm² bei 3,48 A (Wieland-Festanschluss Wechselrichter 800 W (3,48 A bei 230 V)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für AC-Anschlussleitungen nach DIN VDE 0100-520, dazu die Strombelastbarkeit des Querschnitts. Selbst bei 30 m bleibt diese Kombination laut Berechnung unter dem Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
3 m	0,178 V	0,08 %	0,6 W	Unter Richtwert
5 m	0,297 V	0,13 %	1,0 W	Unter Richtwert
10 m	0,595 V	0,26 %	2,1 W	Unter Richtwert
15 m	0,892 V	0,39 %	3,1 W	Unter Richtwert
20 m	1,190 V	0,52 %	4,1 W	Unter Richtwert
25 m	1,487 V	0,65 %	5,2 W	Unter Richtwert
30 m	1,784 V	0,78 %	6,2 W	Unter Richtwert

Grün = laut Berechnung unter 3,0 % und innerhalb der Strombelastbarkeit (27 A) · Rot = Richtwert oder Belastbarkeit überschritten (Querschnitt erhöhen oder Strecke verkürzen).

Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Geprüft werden jeweils Spannungsfall und Strombelastbarkeit.

Wechselrichter-Leistung

max 5.000 Wmin 10 W

300 W800 W

Nennstrom bei 230 V: 3,48 A — Grenze für Steckersolargeräte: 800 VA Wechselrichter-Leistung

Anschlussleitung WR → Steckdose

max 500 mmin 0,1 m

1 m40 m

Die Anschlussleitung am Gerät ist nach DIN VDE V 0126-95 mindestens 5 m lang. Verlängern nur mit einer vom Hersteller zugelassenen Leitung, keine Mehrfachsteckdose.

Kabelquerschnitt (H07RN-F oder NYM-J)

Spannungsfall

0,65%

Laut Berechnung unter 3,0 %

Absolut: 1,49 V
Nennspannung: 230 V
Strom: 3,48 A
Querschnitt: 1,5 mm²
Länge: 15,0 m
Verlustleistung: 5,2 W
Belastbarkeit: 20 A
Empfohlen min.: 1,5 mm²

Richtwert: 3,0 % (angelehnt an DIN VDE 0100-520, AC) · Belastbarkeit nach eigenem Wärmemodell, Wechselstrom mit zwei belasteten Adern.

Welcher Kabelquerschnitt für Festanschluss / Wieland bei 15 m?

Festanschluss / Wieland bei 3,48 A und 15 m: 1,5 mm² → 0,65 % · 2,5 mm² → 0,39 % · 4 mm² → 0,24 % · 6 mm² → 0,16 %.

Querschnitt	Spannungsfall	Verlust	Belastbarkeit	Status
1,5 mm² Cu	0,65 %	5,2 W	20 A	Unter Richtwert
2,5 mm² Cu Standard	0,39 %	3,1 W	27 A	Unter Richtwert
4 mm² Cu	0,24 %	1,9 W	36 A	Unter Richtwert
6 mm² Cu	0,16 %	1,3 W	45 A	Unter Richtwert

Bewertung laut Berechnung gegen den Richtwert 3,0 % und die Strombelastbarkeit nach eigenem Wärmemodell, bei 15 m und 3,48 A.

Kritische Leitungslänge

Unter Richtwert mit 2,5 mm²

bis 30 m

Querschnitt erhöhen

—

Mit NYM-J 3×2,5 mm² bleibt der Spannungsfall bei 3,48 A laut Berechnung auf allen hier berechneten Längen unter dem Richtwert von 3,0 %, auch bei der längsten tabellierten Strecke von 30 m; der Strom liegt unter der Strombelastbarkeit von rund 27 A. Das ersetzt nicht die Prüfung der fertigen Installation durch eine Elektrofachkraft.

Einordnung der Strecke

Wer in einer eigenen Wohnung eine eigene Steckdose für das Balkonkraftwerk legen lässt, entscheidet sich oft für einen Festanschluss über NYM-J 3×2,5 mm² mit Wieland-Stecker oder direkter Klemmverbindung. Vorteil: die Strecke ist dauerhaft witterungs- und manipulationsgeschützt, die Steckdose lässt sich nicht versehentlich anderweitig belegen. Pflicht ist der Anschluss durch eine eingetragene Elektrofachkraft, weil der eigene Stromkreis fest verkabelt wird. Das Steckersolargerät selbst wird wie jedes andere nur im Marktstammdatenregister (MaStR) der Bundesnetzagentur eingetragen; eine gesonderte Anmeldung beim Netzbetreiber entfällt seit 2024. Trotz nur 3,48 A Nennstrom wird 2,5 mm² gewählt, weil die Leitung dauerhaft im festverlegten Stromkreis bleibt und Reserven für spätere Lasten bietet.

Auf 15 m Leitungslänge bei 3,48 A durch 2,5 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei einphasigem Wechselstrom gilt ΔU = (2 · ℓ · I · cos φ) / (κ · A) — der Faktor 2 berücksichtigt Hin- und Rückleiter, cos φ ist bei einem nicht-induktiven Wechselrichter mit aktiver Wirkleistungs-Einspeisung praktisch 1. Die Leitfähigkeit ist für 70 °C Leitertemperatur eingesetzt, der typische Wert für PVC-isolierte oder Gummi-isolierte Cu-Leiter unter Dauerlast. Das Ergebnis: 0,89 V absoluter Spannungsfall, 0,39 Prozent vom Nennwert 230 V.

Mit 0,39 % bleibt die Leitung laut Berechnung unter dem Praxis-Richtwert von 3,0 % für AC-Anschlussleitung (230 V), und der Strom von 3,48 A liegt unter der Strombelastbarkeit von rund 27 A. Steckersolargeräte nach der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) dürfen über einen Schuko-Stecker angeschlossen werden, wenn die Wechselrichter-Leistung 800 VA und die Modulleistung 960 W nicht überschreitet.

Die Verlustleistung des Leiters beträgt bei 3,48 A rund 3,1 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve Festanschluss / Wieland (NYM-J 3×2,5 mm²)

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 3,48 A. Die gestrichelte Linie markiert den Praxis-Richtwert (3,0 %) für die AC-Anschlussleitung nach DIN VDE 0100-520.

Eingangswerte und Konstanten

Anwendung	Wieland-Festanschluss Wechselrichter 800 W (3,48 A bei 230 V)
Verkabelungs-Modus	AC-Anschlussleitung
Kabeltyp	NYM-J 3×2,5 mm²
Steckverbinder	Wieland RST20i / Direktanschluss
Leiterquerschnitt (Standard)	2,5 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	3,48 A
Spannung	230 V
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ	46,8 m/(Ω·mm²)
Spannungsfall-Richtwert	3,0 %
Strombelastbarkeit (eigenes Wärmemodell)	27 A

Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor (Wechselrichter typisch 1,0)
κ: Spezifische Leitfähigkeit bei 70 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker für Geräte bis 800 VA und höchstens 960 W Modulleistung; Verlängerungen nur mit Herstellerfreigabe)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Richtwerte: 3 % für alle Strecken — für die AC-Seite angelehnt an die Empfehlung der DIN VDE 0100-520, für DC-Modulstrang und Akku-Strecken als verbreiteter Praxiswert; 1,5 % auf der DC-Seite gilt als günstig für den Ertrag. Die Strombelastbarkeit stammt aus dem eigenen Wärmebilanz-Modell (DC: zwei belastete Adern), nicht aus Normtabellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wieland-Festanschluss oder Schuko: was ist der Unterschied?

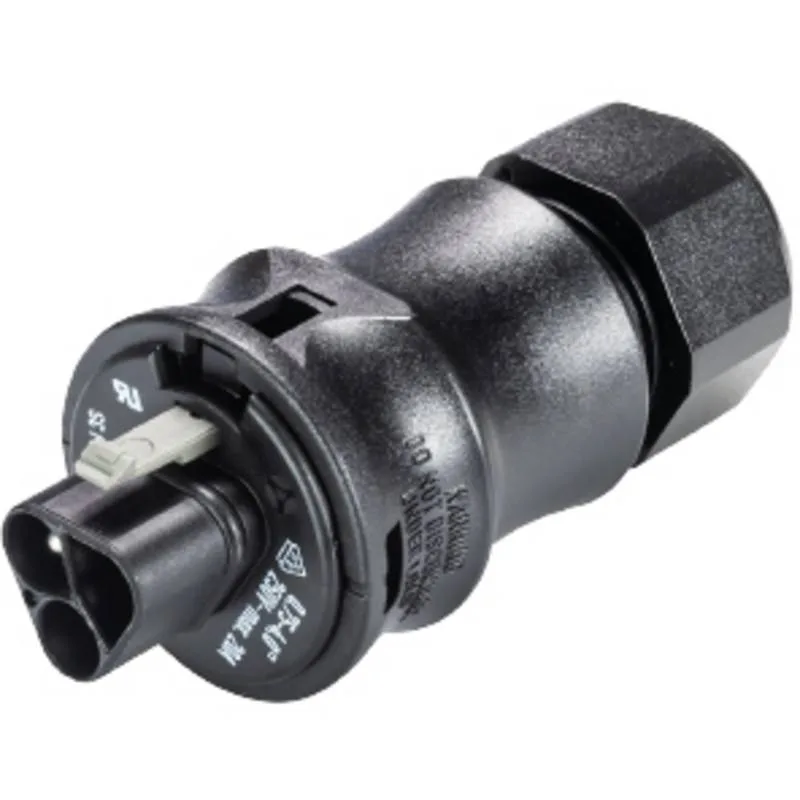

Der Wieland-RST20i-Stecker ist ein verriegelnder, codierter AC-Steckverbinder, der für die feste Außenwand-Montage konzipiert ist. Anders als Schuko ist er nicht für freies Hin- und Herstecken gedacht, sondern bleibt nach Installation dauerhaft verbunden. Vorteil: Manipulationssicherheit und IP-Schutzart bis IP68 — die Steckdose lässt sich nicht versehentlich für andere Zwecke nutzen.

Brauche ich für einen Festanschluss eine Elektrofachkraft?

Ja. Sobald die Anschlusssteckdose neu installiert oder eine bestehende Steckdose durch eine Wieland-Einspeisesteckdose ersetzt wird, handelt es sich um eine fest verlegte Installation an der Hausverteilung — eingetragene Elektrofachkraft Pflicht (Eintrag im Installateurverzeichnis des Netzbetreibers). Ein Steckersolargerät nach DIN VDE V 0126-95 ist dagegen für den Anschluss durch Laien an eine vorhandene Schuko-Steckdose vorgesehen.

Warum 2,5 mm² statt 1,5 mm² wie bei der Schuko-Anschlussleitung?

Beim Festanschluss läuft die NYM-J-Leitung dauerhaft im Mauerwerk und ist Teil der Hausinstallation — sie wird nicht jährlich für Reinigung oder Umbau bewegt. 2,5 mm² ist die deutsche Standard-Steckdosen-Auslegung, die spätere Belegung mit einem normalen Verbraucher (16-A-Steckdose) ohne Umverkabelung erlaubt. Die rein elektrische Notwendigkeit für 800 W liegt zwar bei 1,5 mm², die Praxis legt aber großzügiger aus.

Anmeldung beim Netzbetreiber notwendig?

Nein. Seit dem Solarpaket I (2024) entfällt für Steckersolargeräte bis 800 VA Wechselrichter-Leistung die Anmeldung beim Netzbetreiber — egal ob Schuko, Betteri-Adapter oder Wieland-Anschluss. Geblieben ist nur die Registrierung im Marktstammdatenregister (MaStR) der Bundesnetzagentur; sie ist kostenlos und online erledigt. Davon unabhängig ist die neue Anschlussstelle selbst eine Installationsarbeit, die die Elektrofachkraft über ihren Eintrag beim Netzbetreiber ausführt.

Spannungsfall auf 15 m NYM-J 3×2,5 mm²?

Bei 3,48 A und 2,5 mm² entstehen auf 15 m laut Berechnung nur 0,39 % Spannungsfall — deutlich besser als die 1,5-mm²-Schuko-Variante, weil der Querschnitt um Faktor 1,67 größer ist. Verlustleistung: 3,1 W. Bei einem Festanschluss ist das energetisch optimal und für künftige Nachverdichtung des Stromkreises gut vorbereitet.
