0,65 % Spannungsfall: Schuko-Anschlussleitung 800 W bei 15 m

AC-Anschlussleitung vom Wechselrichter zur Steckdose — nach der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) mit Schuko-Stecker für Geräte bis 800 VA und 960 W Modulleistung. Gerechnet wird hier mit H07RN-F 3×1,5 mm² bei 3,48 A und 230 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 15 m

0,65 %

Laut Berechnung 0,65 % bei 15 m — unter dem 3-%-Richtwert für die AC-Einspeisung, Belastbarkeit rund 20 A, 5,2 W Verlust auf der Strecke

Absolut: 1,49 V
Verlustleistung: 5,2 W
Richtwert: 3,0 %
Belastbarkeit: 20 A
Bewertung: Unter Richtwert

Kurzantwort

0,65 % Spannungsfall (1,49 V) auf 15 m H07RN-F 3×1,5 mm² bei 3,48 A — AC-Anschlussleitung (230 V) mit Schuko-Stecker, laut Berechnung unter dem Richtwert von 3,0 % (3 % Empfehlung nach DIN VDE 0100-520). Die Strombelastbarkeit des Querschnitts liegt laut Modell bei rund 20 A und damit über dem Betriebsstrom.

Grundlage: DIN VDE 0100-520 + DIN VDE V 0126-95

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

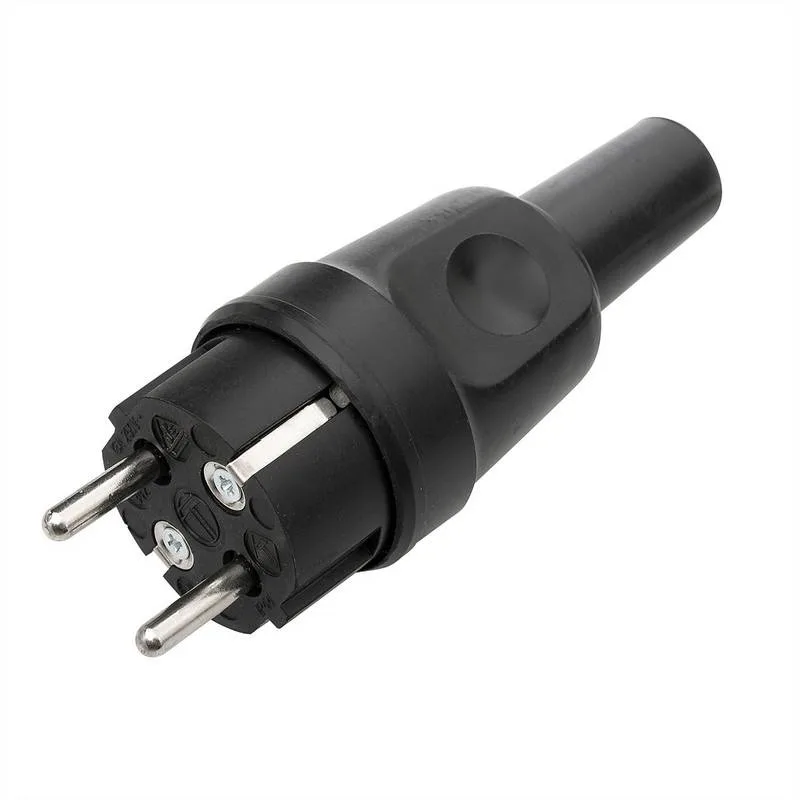

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Spannungsfall nach Leitungslänge

H07RN-F 3×1,5 mm² bei 3,48 A (Schuko-Anschlussleitung Wechselrichter 800 W (3,48 A bei 230 V)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für AC-Anschlussleitungen nach DIN VDE 0100-520, dazu die Strombelastbarkeit des Querschnitts. Selbst bei 30 m bleibt diese Kombination laut Berechnung unter dem Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
3 m	0,297 V	0,13 %	1,0 W	Unter Richtwert
5 m	0,496 V	0,22 %	1,7 W	Unter Richtwert
10 m	0,991 V	0,43 %	3,5 W	Unter Richtwert
15 m	1,487 V	0,65 %	5,2 W	Unter Richtwert
20 m	1,983 V	0,86 %	6,9 W	Unter Richtwert
25 m	2,478 V	1,08 %	8,6 W	Unter Richtwert
30 m	2,974 V	1,29 %	10,4 W	Unter Richtwert

Grün = laut Berechnung unter 3,0 % und innerhalb der Strombelastbarkeit (20 A) · Rot = Richtwert oder Belastbarkeit überschritten (Querschnitt erhöhen oder Strecke verkürzen).

Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Geprüft werden jeweils Spannungsfall und Strombelastbarkeit.

Wechselrichter-Leistung

max 5.000 Wmin 10 W

300 W800 W

Nennstrom bei 230 V: 3,48 A — Grenze für Steckersolargeräte: 800 VA Wechselrichter-Leistung

Anschlussleitung WR → Steckdose

max 500 mmin 0,1 m

1 m40 m

Die Anschlussleitung am Gerät ist nach DIN VDE V 0126-95 mindestens 5 m lang. Verlängern nur mit einer vom Hersteller zugelassenen Leitung, keine Mehrfachsteckdose.

Kabelquerschnitt (H07RN-F oder NYM-J)

Spannungsfall

0,65%

Laut Berechnung unter 3,0 %

Absolut: 1,49 V
Nennspannung: 230 V
Strom: 3,48 A
Querschnitt: 1,5 mm²
Länge: 15,0 m
Verlustleistung: 5,2 W
Belastbarkeit: 20 A
Empfohlen min.: 1,5 mm²

Richtwert: 3,0 % (angelehnt an DIN VDE 0100-520, AC) · Belastbarkeit nach eigenem Wärmemodell, Wechselstrom mit zwei belasteten Adern.

Welcher Kabelquerschnitt für Schuko-Anschlussleitung 800 W bei 15 m?

Schuko-Anschlussleitung 800 W bei 3,48 A und 15 m: 1 mm² → 0,97 % · 1,5 mm² → 0,65 % · 2,5 mm² → 0,39 % · 4 mm² → 0,24 %.

Querschnitt	Spannungsfall	Verlust	Belastbarkeit	Status
1 mm² Cu	0,97 %	7,8 W	14 A	Unter Richtwert
1,5 mm² Cu Standard	0,65 %	5,2 W	20 A	Unter Richtwert
2,5 mm² Cu	0,39 %	3,1 W	27 A	Unter Richtwert
4 mm² Cu	0,24 %	1,9 W	36 A	Unter Richtwert

Bewertung laut Berechnung gegen den Richtwert 3,0 % und die Strombelastbarkeit nach eigenem Wärmemodell, bei 15 m und 3,48 A.

Kritische Leitungslänge

Unter Richtwert mit 1,5 mm²

bis 30 m

Querschnitt erhöhen

—

Mit H07RN-F 3×1,5 mm² bleibt der Spannungsfall bei 3,48 A laut Berechnung auf allen hier berechneten Längen unter dem Richtwert von 3,0 %, auch bei der längsten tabellierten Strecke von 30 m; der Strom liegt unter der Strombelastbarkeit von rund 20 A. Das ersetzt nicht die Prüfung der fertigen Installation durch eine Elektrofachkraft.

Einordnung der Strecke

Mit der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) ist der Schuko-Stecker für Steckersolargeräte bis 800 VA Wechselrichter-Leistung vorgesehen; die Modulleistung ist dabei auf 960 W (800 W plus 20 Prozent) begrenzt. Bei 230 V ergeben 800 W einen Nennstrom von rund 3,48 A. Die Norm verlangt eine Anschlussleitung von mindestens 5 m am Gerät — eine Verlängerung ist deshalb meist nicht nötig und laut DKE-Normauslegung nur mit einer vom Hersteller zugelassenen Verlängerungsleitung erlaubt. Diese Seite rechnet die Strecke Wechselrichter → Steckdose über eine solche Hersteller-Anschlussleitung bzw. zugelassene Verlängerung, typisch Gummischlauchleitung H07RN-F 3×1,5 mm². Laut Berechnung bleibt der Spannungsfall selbst auf 30 m unter 3 % und der Strom weit unter der Belastbarkeit. Mehrfachsteckdosen sind nach der DKE-Normauslegung nicht zulässig — das Gerät kommt direkt in eine fest installierte Steckdose.

Auf 15 m Leitungslänge bei 3,48 A durch 1,5 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei einphasigem Wechselstrom gilt ΔU = (2 · ℓ · I · cos φ) / (κ · A) — der Faktor 2 berücksichtigt Hin- und Rückleiter, cos φ ist bei einem nicht-induktiven Wechselrichter mit aktiver Wirkleistungs-Einspeisung praktisch 1. Die Leitfähigkeit ist für 70 °C Leitertemperatur eingesetzt, der typische Wert für PVC-isolierte oder Gummi-isolierte Cu-Leiter unter Dauerlast. Das Ergebnis: 1,49 V absoluter Spannungsfall, 0,65 Prozent vom Nennwert 230 V.

Mit 0,65 % bleibt die Leitung laut Berechnung unter dem Praxis-Richtwert von 3,0 % für AC-Anschlussleitung (230 V), und der Strom von 3,48 A liegt unter der Strombelastbarkeit von rund 20 A. Steckersolargeräte nach der Produktnorm DIN VDE V 0126-95 (Ausgabe 2025-12) dürfen über einen Schuko-Stecker angeschlossen werden, wenn die Wechselrichter-Leistung 800 VA und die Modulleistung 960 W nicht überschreitet.

Die Verlustleistung des Leiters beträgt bei 3,48 A rund 5,2 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve Schuko-Anschlussleitung 800 W (H07RN-F 3×1,5 mm²)

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 3,48 A. Die gestrichelte Linie markiert den Praxis-Richtwert (3,0 %) für die AC-Anschlussleitung nach DIN VDE 0100-520.

Eingangswerte und Konstanten

Anwendung	Schuko-Anschlussleitung Wechselrichter 800 W (3,48 A bei 230 V)
Verkabelungs-Modus	AC-Anschlussleitung
Kabeltyp	H07RN-F 3×1,5 mm²
Steckverbinder	Schuko-Stecker
Leiterquerschnitt (Standard)	1,5 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	3,48 A
Spannung	230 V
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ	46,8 m/(Ω·mm²)
Spannungsfall-Richtwert	3,0 %
Strombelastbarkeit (eigenes Wärmemodell)	20 A

Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor (Wechselrichter typisch 1,0)
κ: Spezifische Leitfähigkeit bei 70 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker für Geräte bis 800 VA und höchstens 960 W Modulleistung; Verlängerungen nur mit Herstellerfreigabe)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Richtwerte: 3 % für alle Strecken — für die AC-Seite angelehnt an die Empfehlung der DIN VDE 0100-520, für DC-Modulstrang und Akku-Strecken als verbreiteter Praxiswert; 1,5 % auf der DC-Seite gilt als günstig für den Ertrag. Die Strombelastbarkeit stammt aus dem eigenen Wärmebilanz-Modell (DC: zwei belastete Adern), nicht aus Normtabellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Querschnitt für die Schuko-Anschlussleitung eines 800-W-Balkonkraftwerks?

Für die Anschlussleitung zwischen 800-W-Wechselrichter und Steckdose reicht H07RN-F 3×1,5 mm² laut Berechnung thermisch und für den Spannungsfall: Bei 15 m entstehen 0,65 % Spannungsfall — unter der 3-%-Empfehlung für Endstromkreise nach DIN VDE 0100-520 —, und der Strom von 3,48 A liegt weit unter der Strombelastbarkeit von rund 20 A. Verwendet wird die Anschlussleitung des Geräts oder eine vom Hersteller zugelassene Verlängerung.

Ist der Schuko-Stecker beim Balkonkraftwerk erlaubt?

Ja, für Geräte nach der Produktnorm DIN VDE V 0126-95 (Ausgabe Dezember 2025): Sie sieht den Schuko-Stecker für Steckersolargeräte bis 800 VA Wechselrichter-Leistung vor, die Modulleistung darf dann höchstens 960 W betragen (800 W plus 20 Prozent). Ein Wieland-Stecker ist dafür keine Voraussetzung mehr. Die überarbeitete Netzanschlussregel VDE-AR-N 4105 gilt seit dem 1. März 2026.

Darf ich eine Verlängerung oder Kabeltrommel verwenden?

Nur, wenn der Hersteller des Steckersolargeräts die Verlängerungsleitung zulässt — so die Normauslegung der DKE zu DIN VDE V 0126-95. Die Anschlussleitung am Gerät ist nach der Norm mindestens 5 m lang, eine Verlängerung deshalb meist gar nicht nötig. Eine beliebige Baumarkt-Verlängerung oder Kabeltrommel kann die Schutzmaßnahmen des Geräts unterlaufen und ist deshalb nicht vorgesehen.

Mehrfachsteckdose oder Schuko-Verteiler dazwischen?

Nein. Laut Normauslegung der DKE zu DIN VDE V 0126-95 ist der Anschluss eines Steckersolargeräts über eine Mehrfachsteckdose nicht zulässig — wegen des Risikos, die Leitung zu überlasten, und weil die Abschaltung bei Netzausfall verzögert werden kann. Das Gerät gehört direkt in eine fest installierte Steckdose.

Verlustleistung auf 15 m H07RN-F?

Bei 3,48 A und 1,5 mm² Gummischlauchleitung entstehen laut Berechnung rund 5,2 W Verlustleistung auf der gesamten Strecke — rund 0,65 % der Wechselrichter-Leistung.
