0,37 % Spannungsfall: 48 V Akku → Hybrid-WR bei 2 m

Speicher-DC-Strecke vom Akku zum Hybrid-Wechselrichter oder MPPT-Laderegler. Gerechnet wird hier mit H07V-K 1×10 mm² (rot/schwarz) bei 21 A und 48 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 2 m

0,37 %

Laut Berechnung 0,37 % bei 2 m — unter dem 3-%-Richtwert für die Speicher-Anbindung, Belastbarkeit rund 62 A, 3,8 W Verlust auf der Strecke

Absolut: 0,18 V
Verlustleistung: 3,8 W
Richtwert: 3,0 %
Belastbarkeit: 62 A
Bewertung: Unter Richtwert

Kurzantwort

0,37 % Spannungsfall (0,18 V) auf 2 m H07V-K 1×10 mm² (rot/schwarz) bei 21 A — Speicher-Strang (Gleichstrom) mit Anderson SB50 / Ringkabelschuh, laut Berechnung unter dem Richtwert von 3,0 % (3 % praktischer Richtwert (kein expliziter Norm-Grenzwert für Akku-Strecken)). Die Strombelastbarkeit des Querschnitts liegt laut Modell bei rund 62 A und damit über dem Betriebsstrom.

Grundlage: Praktischer 3-%-Richtwert (BMS-Schwellen)

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

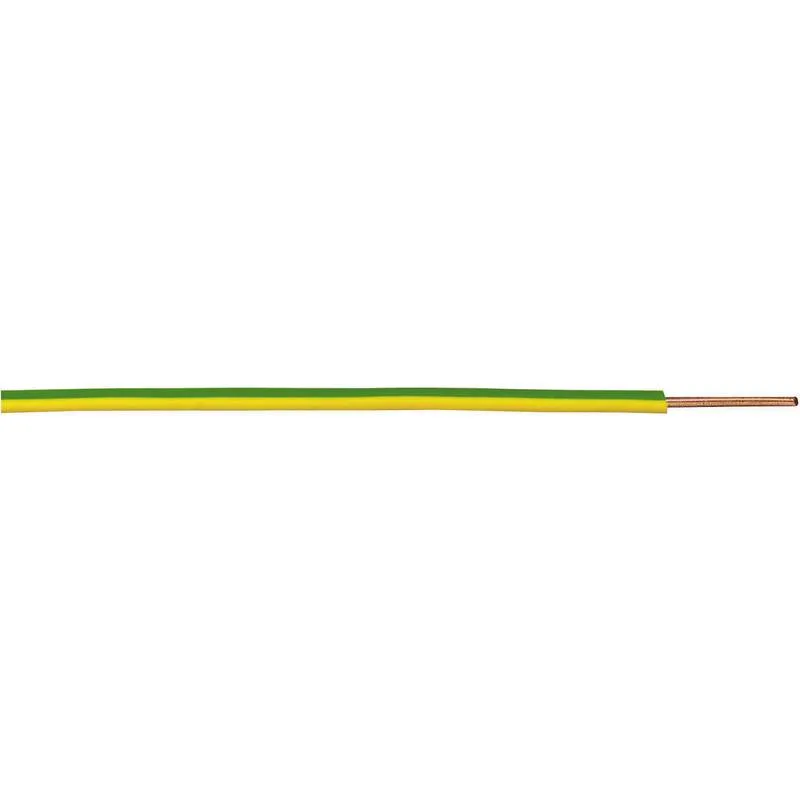

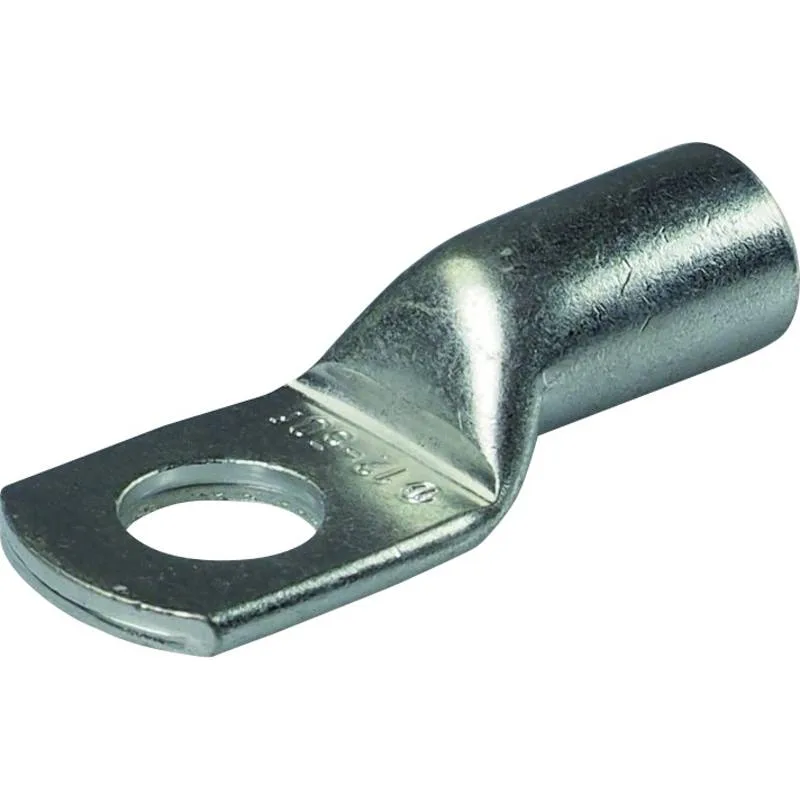

Stückliste zu dieser Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, keine technische Empfehlung. Marke und Modell wählt die ausführende Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts. Preise und Lieferstatus laut Händler-Feed vom 01.10.2026 — maßgeblich ist der Preis im Shop.

Spannungsfall nach Leitungslänge

H07V-K 1×10 mm² (rot/schwarz) bei 21 A (Speicherleitung 48 V Akku zu Hybrid-Wechselrichter (21 A bei 1000 W)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für Akkuverbindungen, dazu die Strombelastbarkeit des Querschnitts. Selbst bei 5 m bleibt diese Kombination laut Berechnung unter dem Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
0,5 m	0,045 V	0,09 %	0,9 W	Unter Richtwert
1 m	0,090 V	0,19 %	1,9 W	Unter Richtwert
1,5 m	0,135 V	0,28 %	2,8 W	Unter Richtwert
2 m	0,179 V	0,37 %	3,8 W	Unter Richtwert
3 m	0,269 V	0,56 %	5,7 W	Unter Richtwert
5 m	0,449 V	0,93 %	9,4 W	Unter Richtwert

Grün = laut Berechnung unter 3,0 % und innerhalb der Strombelastbarkeit (62 A) · Rot = Richtwert oder Belastbarkeit überschritten (Querschnitt erhöhen oder Strecke verkürzen).

Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Geprüft werden jeweils Spannungsfall und Strombelastbarkeit.

Akkuspannung

Lade-/Entlade-Strom

max 500 Amin 0,01 A

5 A60 A

Resultierende Leistung: 1.008 W

Strecke Akku → WR / Laderegler

max 100 mmin 0,05 m

0,3 m5 m

Querschnitt (H07V-K Cu)

Spannungsfall

0,28%

Laut Berechnung unter 3,0 %

Absolut: 0,14 V
Nennspannung: 48 V
Strom: 21,00 A
Querschnitt: 10 mm²
Länge: 1,5 m
Verlustleistung: 2,8 W
Belastbarkeit: 62 A
Empfohlen min.: 6 mm²

Richtwert: 3,0 % (praktischer Richtwert) · Belastbarkeit nach eigenem Wärmemodell, Gleichstrom mit zwei belasteten Adern.

Welcher Kabelquerschnitt für 48 V Akku → Hybrid-WR bei 2 m?

48 V Akku → Hybrid-WR bei 21 A und 2 m: 4 mm² → 0,93 % · 6 mm² → 0,62 % · 10 mm² → 0,37 % · 16 mm² → 0,23 % · 25 mm² → 0,15 %.

Querschnitt	Spannungsfall	Verlust	Belastbarkeit	Status
4 mm² Cu	0,93 %	9,4 W	36 A	Unter Richtwert
6 mm² Cu	0,62 %	6,3 W	45 A	Unter Richtwert
10 mm² Cu Standard	0,37 %	3,8 W	62 A	Unter Richtwert
16 mm² Cu	0,23 %	2,4 W	83 A	Unter Richtwert
25 mm² Cu	0,15 %	1,5 W	109 A	Unter Richtwert

Bewertung laut Berechnung gegen den Richtwert 3,0 % und die Strombelastbarkeit nach eigenem Wärmemodell, bei 2 m und 21 A.

Kritische Leitungslänge

Unter Richtwert mit 10 mm²

bis 5 m

Querschnitt erhöhen

—

Mit H07V-K 1×10 mm² (rot/schwarz) bleibt der Spannungsfall bei 21 A laut Berechnung auf allen hier berechneten Längen unter dem Richtwert von 3,0 %, auch bei der längsten tabellierten Strecke von 5 m; der Strom liegt unter der Strombelastbarkeit von rund 62 A. Das ersetzt nicht die Prüfung der fertigen Installation durch eine Elektrofachkraft.

Einordnung der Strecke

Bei einem 48-V-Lithium-Speicher (LFP, häufig in 51,2 V Nennspannung mit 16 Zellen) am Hybrid-Wechselrichter fließen bei 1000 W Lade- oder Entladeleistung rund 21 A. Die Verbindung Akku → Wechselrichter wird typisch als kurze H07V-K-Leitung mit Ringkabelschuhen oder Anderson-SB50-Steckverbindern ausgeführt. Laut Berechnung erfüllen hier schon 6 mm² beide Kriterien (Strombelastbarkeit rund 45 A, Spannungsfall deutlich unter 3 %); verbreitet sind 10 mm² als Reserve für Lastspitzen des Wechselrichters. Eine Vorsicherung direkt am Akku-Pluspol (passend zu Leitung und Wechselrichter, typisch 32 A bis 50 A) gehört dazu, weil DC-Kurzschlussströme aus einem Lithium-Akku mehrere Hundert Ampere erreichen können, bevor ein BMS abschaltet — Auswahl und Anschluss gehören in die Hand einer Elektrofachkraft. Längen über 3 m sollten vermieden werden; jede zusätzliche Schraubverbindung erhöht den Übergangswiderstand und damit die Verlustleistung.

Auf 2 m Leitungslänge bei 21 A durch 10 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Gleichstrom gilt ΔU = (2 · ℓ · I) / (κ · A) — der Faktor 2 berücksichtigt Plus- und Minus-Leiter, cos φ entfällt. Die Leitfähigkeit ist für 70 °C Leitertemperatur eingesetzt, der typische Wert für PVC-isolierte oder Gummi-isolierte Cu-Leiter unter Dauerlast. Das Ergebnis: 0,18 V absoluter Spannungsfall, 0,37 Prozent vom Nennwert 48 V.

Mit 0,37 % bleibt die Leitung laut Berechnung unter dem Praxis-Richtwert von 3,0 % für Speicher-Strang (Gleichstrom), und der Strom von 21 A liegt unter der Strombelastbarkeit von rund 62 A. Der Richtwert von 3 % spiegelt die Praxis bei Akkuverbindungen wider: höhere Verluste verzögern die Vollladung und verschieben die Spannungsschwellen, an denen Laderegler und Batterie-Management schalten.

Die Verlustleistung des Leiters beträgt bei 21 A rund 3,8 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve 48 V Akku → Hybrid-WR (H07V-K 1×10 mm² (rot/schwarz))

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 21 A. Die gestrichelte Linie markiert den Praxis-Richtwert (3,0 %) für Akkuverbindungen (praktischer Richtwert).

Eingangswerte und Konstanten

Anwendung	Speicherleitung 48 V Akku zu Hybrid-Wechselrichter (21 A bei 1000 W)
Verkabelungs-Modus	Speicher-DC-Strecke
Kabeltyp	H07V-K 1×10 mm² (rot/schwarz)
Steckverbinder	Anderson SB50 / Ringkabelschuh
Leiterquerschnitt (Standard)	10 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	21 A
Spannung	48 V
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ	46,8 m/(Ω·mm²)
Spannungsfall-Richtwert	3,0 %
Strombelastbarkeit (eigenes Wärmemodell)	62 A

Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
κ: Spezifische Leitfähigkeit bei 70 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker für Geräte bis 800 VA und höchstens 960 W Modulleistung; Verlängerungen nur mit Herstellerfreigabe)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Richtwerte: 3 % für alle Strecken — für die AC-Seite angelehnt an die Empfehlung der DIN VDE 0100-520, für DC-Modulstrang und Akku-Strecken als verbreiteter Praxiswert; 1,5 % auf der DC-Seite gilt als günstig für den Ertrag. Die Strombelastbarkeit stammt aus dem eigenen Wärmebilanz-Modell (DC: zwei belastete Adern), nicht aus Normtabellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Querschnitt für 48 V Akku → Hybrid-WR?

Für eine 2 m lange Akku-Strecke bei 21 A ergibt 10 mm² Cu laut Berechnung 0,37 % Spannungsfall — unter dem Praxis-Richtwert von 3 % — bei einer Strombelastbarkeit von rund 62 A. Der kleinste Querschnitt, der beide Kriterien erfüllt, ist laut Berechnung 6 mm²; größere Querschnitte geben Reserve für Lastspitzen.

Brauche ich eine Vorsicherung am Akku-Pluspol?

Ja. Lithium-Akkus liefern im Kurzschlussfall mehrere Hundert Ampere — ohne Vorsicherung nahe am Pluspol ist die Leitung bei einem Kurzschluss nicht geschützt. Nennstrom und Bauart (DC-tauglich, ausreichendes Ausschaltvermögen) richten sich nach Leitungsquerschnitt, Wechselrichter und den Angaben des Akku-Herstellers; die Auswahl gehört in die Hand einer Elektrofachkraft.

Warum sind Akku-Strecken so kurz?

Bei niedriger Spannung (24/48 V) und hohem Strom wächst der relative Spannungsfall überproportional, weil der gleiche Spannungsfall (z.B. 1 V) bei 48 V schon 2 % entspricht. Zusätzlich erhöht jede Schraubverbindung den Übergangswiderstand — eine schlecht angezogene Klemmstelle kann bei 30 A schon mehr Wärme erzeugen als der gesamte 10-mm²-Leiter. Deshalb gilt die Faustregel "so kurz und gerade wie möglich" für Akkuverbindungen.

Welche Stecker für die Akku-Verbindung?

Im Hobbybereich dominieren Anderson-SB50-Steckverbinder (50 A Nennstrom, IP30, polaritätssicher) und schraubbare Ringkabelschuhe direkt an die Akku-Klemmen. Vermeiden sollte man XT60/XT90-Stecker aus dem Modellbau bei Daueranwendungen — sie sind für kurze Stromimpulse ausgelegt, nicht für stundenlange Volllast.

Verlustleistung der 2 m Akku-Strecke?

Bei 21 A und 10 mm² entstehen laut Berechnung rund 3,8 W Verlustleistung — rund 0,38 % der Lade-/Entladeleistung von 1,0 kW. Mit längeren Strecken oder kleineren Querschnitten wächst der Anteil schnell, weil bei niedriger Spannung und hohem Strom jeder Milliohm zählt.
